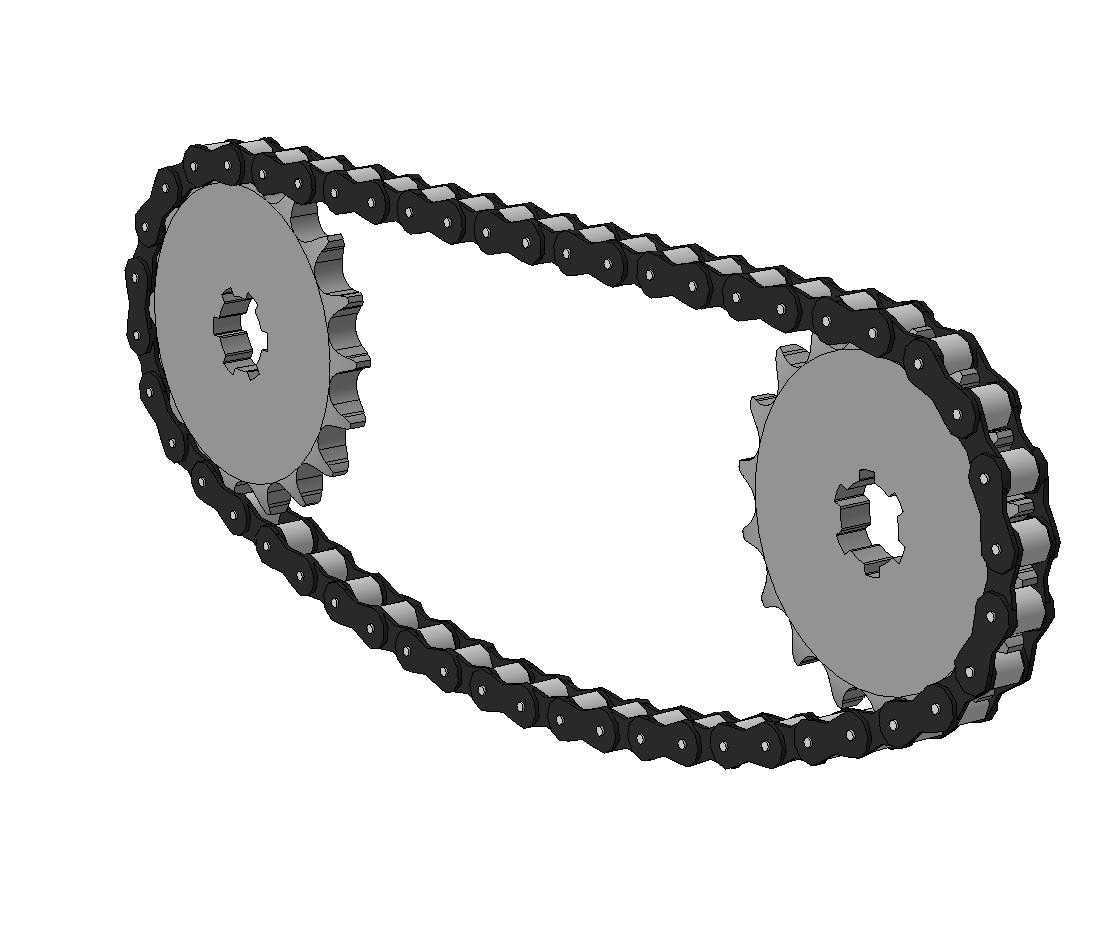

双链轮滚子链传动啮合结构设计

　　这套链传动结构在常规输送线、小型动力传输工位中应用极广，从轻工包装线的工件步进输送，到小型农机的动力传递，再到自动化设备的同步传动工位，都能见到这类双链轮配标准滚子链的结构身影。区别于齿轮传动对中心距的严格限制，也区别于带传动的打滑丢转问题，这套链传动结构能在两轴中心距较大的工况下保持精准的平均传动比，作用在轴上的预紧载荷比带传动小很多，能适配高温、多尘、有油污的恶劣车间工况，不会像橡胶带那样出现老化蠕变的问题。

　　设计这套结构的时候，首先要敲定的是链轮的齿形参数，齿槽的圆弧过渡直接决定了链条啮入啮出的顺畅度，齿沟圆弧半径要和配套滚子的外径做间隙配合，既不能间隙过大导致啮合冲击，也不能间隙过小出现卡滞咬链的问题。两个链轮的齿数选择做了差异化匹配，小链轮作为主动轮时，齿数不会选得过少，避免多边形效应带来的传动脉动过大，大链轮作为从动轮，齿数也控制在合理区间，避免传动比过大导致链条过早出现跳齿脱链的问题。链轮的中心孔做了花键结构设计，能和配套传动轴实现周向固定，传递扭矩的时候不会出现键连接的应力集中问题，花键的齿侧间隙控制在合理范围，既方便装配对位，也不会出现传动回程间隙过大的问题。

　　链条选用的是标准单排滚子链，每一节链节的外链板和内链板都做了等强度优化，链板的腰部做了微弧处理，能抵消链条张紧时的拉应力集中，销轴和套筒之间的间隙预留了润滑脂的存储空间，日常维护的时候不用频繁拆解就能完成注油保养。两个链轮的中心距设置在合理区间，既保证链条松边有合适的垂度，避免张紧过紧导致的磨损加剧，也不会因为中心距过大出现链条运行时的上下抖振。安装边界上，这套结构的轴向尺寸做了紧凑化处理，链轮的轮毂厚度和链条宽度匹配，不会占用过多的设备安装空间，链轮端面的跳动公差控制在机械传动的常规精度范围内，装配时只要保证两个链轮的共面度，就能避免链条运行时出现偏磨侧板的问题。

　　实际使用中，这套结构的传动效率能稳定保持在较高水平，不需要像齿轮传动那样做密闭的润滑箱体，开式安装就能满足大部分工况的使用需求，维护的时候只需要定期检查链条的张紧度，观察链轮齿面的磨损情况，当链节伸长量超过允许值的时候及时更换链条即可，不需要复杂的调试工序。设计时还考虑了链条的磨损余量，当链条出现一定程度的磨损伸长后，链轮的齿形依然能和链节保持有效啮合，不会刚出现磨损就发生跳齿失效，能有效延长整套传动部件的使用寿命。针对不同的载荷工况，只要调整链条的节距和链轮的直径参数，就能在不改变整体安装逻辑的前提下适配不同的扭矩传递需求，不管是轻载的物料输送，还是中等载荷的动力传递，这套啮合结构都能稳定发挥作用。
