工业传动用带安装座链轮结构设计

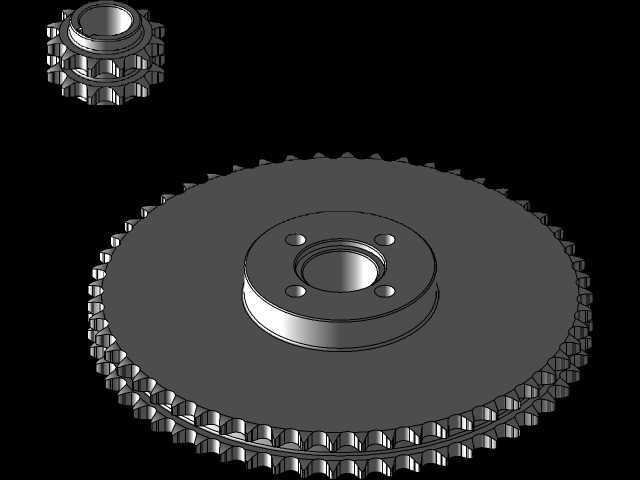

　　在各类工业链传动系统中，链轮是承担动力传递、扭矩转换的核心执行零件，这类带一体式安装座的链轮，常应用在输送线、农机传动单元、小型动力传输工位、包装设备传动段等场景中，和配套滚子链啮合完成旋转动力的输送，相比平带传动具备传动比精准、打滑率低、重载工况下适应性强的特点，在有油污、粉尘的车间环境中也能保持稳定的传动效率。从结构设计逻辑来看，该链轮采用齿圈与轮毂安装座一体化的结构形式，齿圈部分沿圆周均匀分布适配标准链节的齿形，每个齿的轮廓都经过齿形修形，能在链节啮入、啮出过程中减少刚性冲击，降低传动过程中的振动与噪音，避免链节和齿面发生卡滞、跳齿的问题。轮毂部分做了凸起的轴孔座设计，中心通孔用于和传动轴配合，

　　孔壁的加工精度直接决定传动的同轴度，若同轴度偏差过大，会导致链传动过程中出现偏磨，大幅缩短链条和链轮的使用寿命。轮毂端面上均匀分布四个安装孔，用于穿装紧固螺栓，将链轮和轴端的连接法兰锁紧固定，这种端面螺栓固定的方式，相比键连接加顶丝的固定形式，能承受更大的交变扭矩，在频繁正反转的传动工况下也不会出现链轮轴向窜动、周向打滑的问题。设计这类链轮时，首先要根据传递的额定扭矩、配套链条的节距、滚子直径确定齿圈的基本参数，包括齿数、分度圆直径、齿顶圆直径、齿根圆弧半径，齿数选择需要兼顾传动比和安装空间，齿数过少会导致传动过程中动载荷增大，多边形效应明显，加剧链条磨损，齿数过多则会在相同传动比下增大链轮整体尺寸，同时容易出现链条脱齿的问题。

　　安装座的尺寸设计需要匹配对接的轴端法兰规格，四个安装孔的中心圆直径、孔位公差要和对接法兰完全一致，保证装配时螺栓能顺利穿入，不会出现错位别劲的情况，轴孔的直径公差一般选取过渡配合等级，既保证装配时能顺利套装到轴上，又能避免配合间隙过大导致的传动偏心。从安装边界来看，该链轮的轴向尺寸由轮毂凸起高度和齿圈厚度共同决定，装配时需要预留足够的轴向空间，保证链轮两侧和相邻部件之间留有不小于5mm的间隙，避免运转过程中发生剐蹭；径向尺寸以齿顶圆直径为最大边界，安装时要确认齿顶圆和周边护罩、机架结构的安全距离，防止运转过程中齿圈和固定结构发生碰撞。齿面的受力区域主要集中在齿根圆弧和齿侧啮合面，设计时需要根据载荷大小选择合适的材料和热处理工艺，

　　常规轻载工况可以选用45号钢做调质处理，重载工况则需要选用合金钢并对齿面做高频淬火处理，提升齿面硬度和耐磨性，延长零件的使用寿命。在实际应用场景中，这类链轮常和张紧机构配合使用，安装时需要保证链轮和配对链轮的端面共面度偏差在允许范围内，若两链轮端面偏斜，会导致链条单侧受力，加速链节和齿面的磨损，严重时还会出现链条脱轨的故障。日常运维中，需要定期检查齿面的磨损情况，当齿厚磨损量超过原厚度的15%时就需要及时更换链轮，同时更换配套的链条，避免新旧零件匹配不良导致传动故障。和分体式链轮相比，这种一体化结构的链轮装配步骤更少，整体刚性更强，没有分体连接面的松动风险，适合在中低速、中等载荷的固定传动工位长期使用，在食品输送线、小型农机传动箱、自动化仓储输送设备上都有广泛的应用，设计建模过程中需要重点关注齿形的参数准确性，以及安装孔位的位置度公差，保证加工完成后的零件能直接和现有传动系统适配，不需要二次修配。
