手摇式小齿轮传动演示机构结构设计

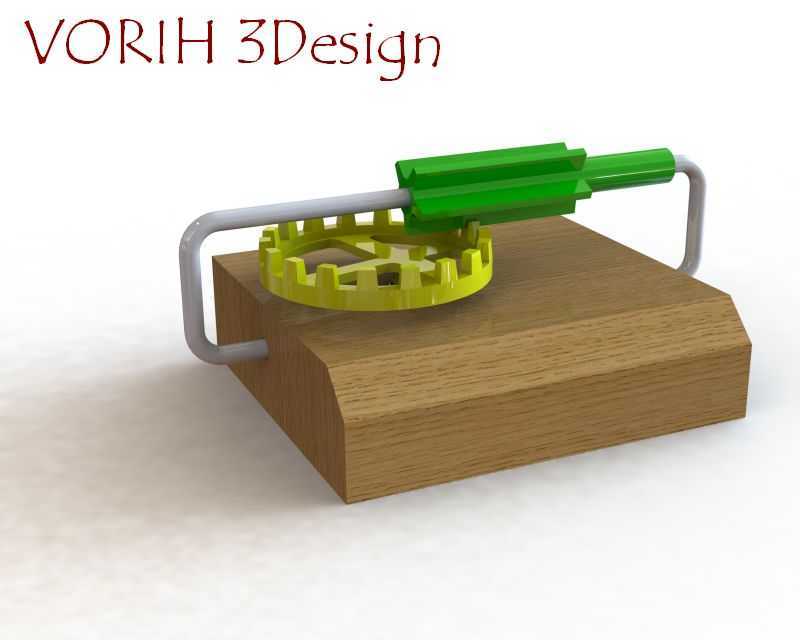

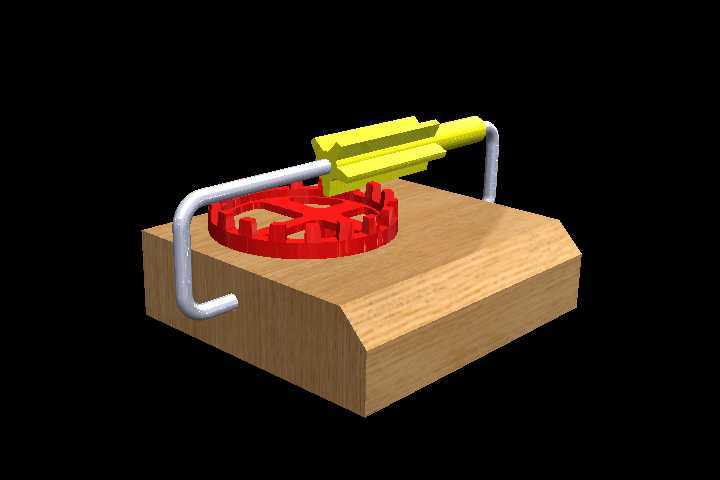

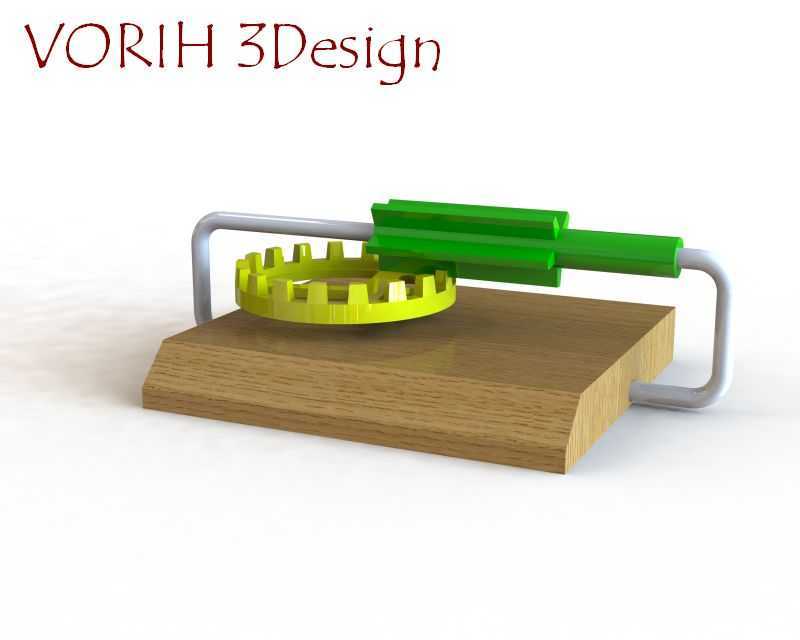

　　这套手摇式齿轮传动结构，常被用于机械原理教学演示、小型手工机械装置的动力传递单元，也可作为文创类机械摆件的核心传动部分，在中小学科创教育、职业院校机械基础实训场景中，能直观展示外啮合齿轮的传动比变化、扭矩传递逻辑，也可适配小型间歇进给工装的手动驱动端，替代部分小型电动驱动单元完成低频次的精准进给动作。从结构设计逻辑来看，整套机构采用基座承载、摇柄输入、齿轮啮合输出的布局，木质基座做了倒角切边处理，既避免锐边划伤操作人员，也能在放置时提供足够的配重，防止手摇操作时机构出现滑移倾覆，基座上预留的齿轮安装位采用沉孔定位，保证红色大齿轮的转动轴线与基座平面垂直，避免啮合过程中出现齿面偏载、卡滞的问题。金属弯制的摇柄采用圆钢弯折成型，

　　握持段做了圆滑过渡，摇柄的转动轴与黄色小齿轮的输入轴同轴固定，摇动手柄时可直接将手动旋转的扭矩传递到小齿轮上，小齿轮与下方的红色大齿轮采用外啮合直齿传动，齿形参数经过匹配校核，啮合侧隙控制在合理区间，既不会因为侧隙过大出现传动空程，也不会因为侧隙过小导致转动卡涩，手动摇转时的阻尼感均匀，能清晰传递齿轮啮合的触感。从安装边界来看，基座的整体轮廓为带切角的长方体，占用的桌面安装空间较小，不需要额外的固定螺栓即可稳定放置，摇柄的回转半径经过优化，摇转时不会超出基座的侧边范围，避免操作时摇柄碰撞周边的物件，齿轮组件的最高点距离基座上表面的高度控制在合理区间，整套机构的重心落在基座的中心区域，即使快速摇动摇柄，机构也不会出现晃动。

　　在功能特性上，这套结构可通过更换不同齿数的小齿轮，实现不同的传动比输出，满足不同演示场景的转速演示需求，大齿轮的端面可加装指针或者刻度盘，用来直观展示传动比对应的转速变化，也可在大齿轮的输出轴上连接小型执行部件，比如间歇送料的拨杆、小型工作台的进给丝杆，实现手动驱动的精准动作控制。设计过程中优先考虑了手动操作的人机工程学，摇柄的握持位置距离基座上表面的高度符合普通人坐姿操作的手部高度，长时间摇转也不会出现手腕酸痛的问题，金属摇柄与齿轮轴的连接采用过盈配合加顶丝固定的方式，避免频繁正反转操作时出现摇柄松脱的问题，木质基座的表面做了打磨处理，没有毛刺，齿形部分的边缘做了微小倒角，避免装配或者操作时划伤手指。这套结构的传动逻辑清晰，

　　零件数量少，装配难度低，所有零件都可通过常规的机加工或者3D打印方式制作，不需要特殊的加工设备，既可以作为机械原理教学的具象化演示载体，也可作为小型手动机械装置的核心传动单元进行拓展改造，比如加装棘轮结构实现单向传动，或者更换不同模数的齿轮适配不同的扭矩传递需求，在小型手工设备、教学教具、文创机械产品领域都有较强的适配性。
