多孔位条料钻削定位工装夹具结构

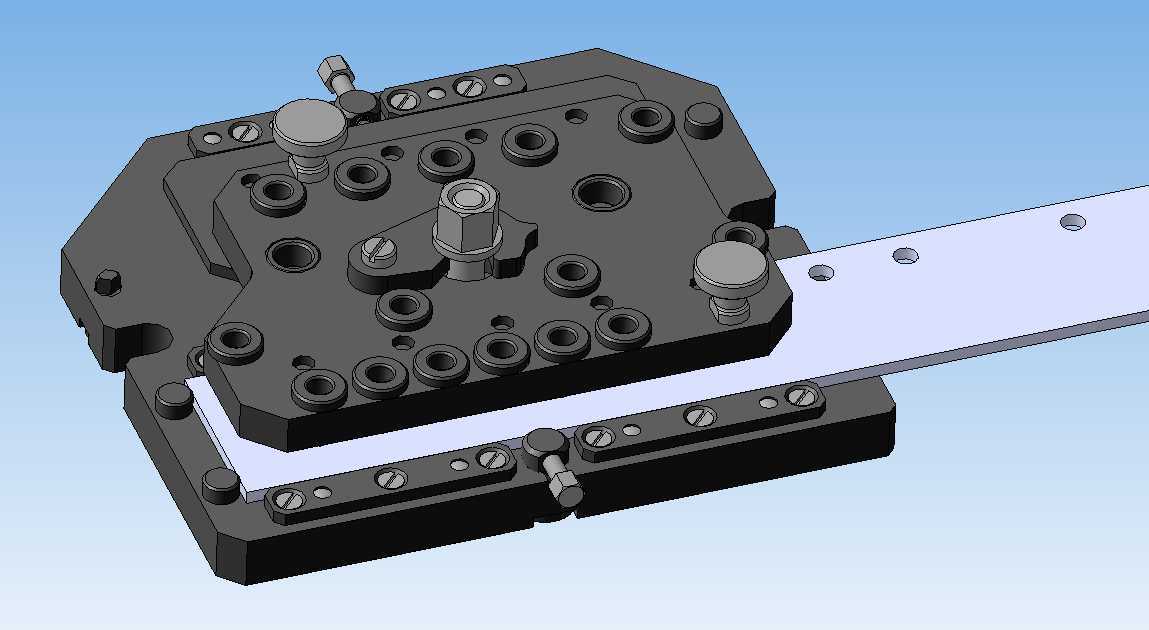

　　在板条类金属零件的批量钻削加工场景里，这类钻削定位工装是车间里提升孔位一致性、降低划线找正时间的核心工艺装备，日常多用于五金冲压条料、型材连接件、长条安装板的多孔加工作业，适配普通台钻、立式钻床的工位装夹需求，能避免单件划线、逐件找正带来的效率损耗与孔位偏差问题。从结构功能来看，这套工装采用上下分体式夹座设计，下夹座作为承载基座，开设有平行的条料导向槽，槽宽适配对应厚度的长条工件，工件可沿导向槽水平推送，实现不同长度段的连续加工定位；上模座集成了多组钻套孔位，所有钻套孔的位置度严格匹配工件的孔系设计要求，钻套采用过盈配合嵌装在上模座内，加工时钻头沿钻套内孔进给，能有效避免钻头偏摆，保证孔的垂直度与位置精度，同时减少钻头切削时的抖动，

　　延长刀具使用寿命。工装的夹紧单元分为两部分，一是上模座与下夹座之间的快锁旋钮，分布在上模座的边角位置，旋钮下端带压块结构，旋转旋钮即可推动压块压紧穿入导向槽的条料，装夹行程适配一定厚度范围内的工件，无需额外扳手即可完成锁紧与松开，适配批量加工时的快速上下件操作；二是上模座中部设置的主定位锁紧柱，可配合工件上的预加工工艺孔完成初始定位，避免条料沿导向槽窜动，保证首件孔位与后续孔位的间距精度。上模座表面还设置了多组定位销与微调螺钉，可针对不同批次条料的厚度公差、平面度偏差做微量调整，避免因工件本身的形位公差导致装夹翘起、孔位偏移的问题；导向槽的侧方设置有可调式侧压块，可适配宽度在一定范围内的条料，无需更换夹座即可兼容相近规格的工件加工，

　　提升工装的通用适配性。从安装边界来看，这套工装的下夹座底面为平整安装面，可通过压板直接固定在钻床工作台上，底座的安装孔位间距适配常见台钻的T型槽间距，无需额外制作过渡连接板即可完成装夹；工装整体的外轮廓尺寸紧凑，不会占用过多钻床工作台面空间，操作时工人的手部操作区域与钻削区域保持安全距离，夹紧旋钮的位置都设置在工装的外侧边角，操作时无需将手伸入钻削区域下方，符合钻床作业的安全操作要求。在实际加工流程中，工人只需将条料沿下夹座的导向槽推入，待条料端部抵到定位挡块后，依次锁紧边角的快锁旋钮与中部的主锁紧柱，即可启动钻床依次完成所有孔位的钻削，加工完成后松开旋钮即可将条料向前推送一个工位，再次定位锁紧后完成下一段的孔加工，

　　整个操作流程无需反复划线、测量找正，单工位的装夹时间可缩短至数秒，孔位的位置度公差可稳定控制在0.1mm以内，远高于手工划线找正的加工精度。针对排屑问题，上模座的钻套孔下端都开设有排屑斜面，钻削产生的铁屑可沿斜面从工装侧面排出，不会堆积在导向槽内影响工件的装夹定位；工装的所有活动部件都做了发黑防锈处理，日常使用中只需定期在旋钮螺纹、导向槽表面涂抹少量润滑油即可维护，长期使用后若钻套出现磨损，只需将旧钻套从上模座中敲出，更换同规格的新钻套即可继续使用，维护成本极低。这类工装尤其适合中小批量的长条类零件多孔加工场景，相比数控钻床的逐点编程加工，在孔系固定的批量零件加工中，投入成本更低，操作门槛更低，普通钻床操作工即可快速上手，同时能保证加工精度的一致性，是机械加工车间里工艺装备体系中非常实用的一类专用工装，在五金加工、通用机械零部件制造、电气安装件加工等领域都有广泛的应用空间。
