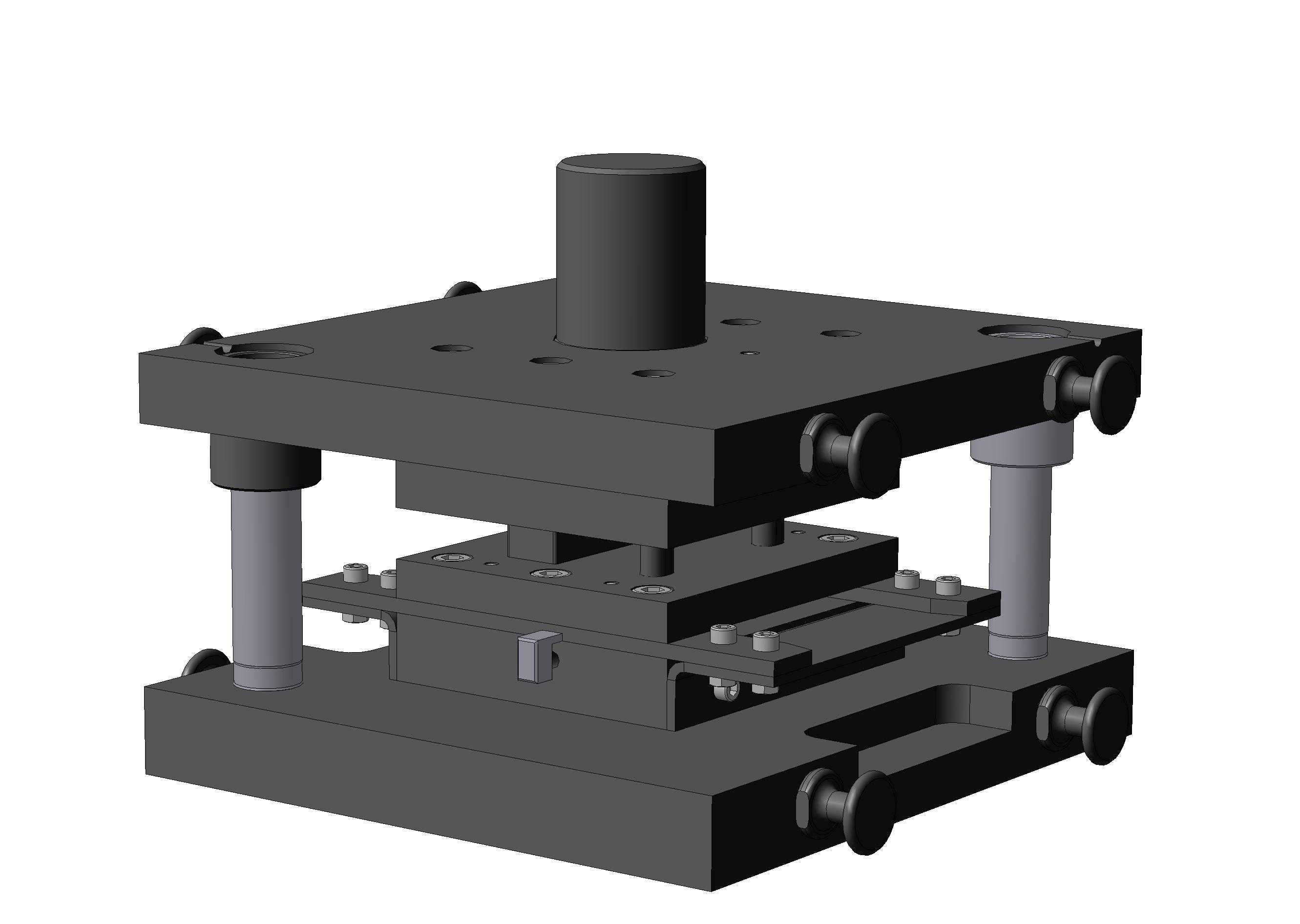

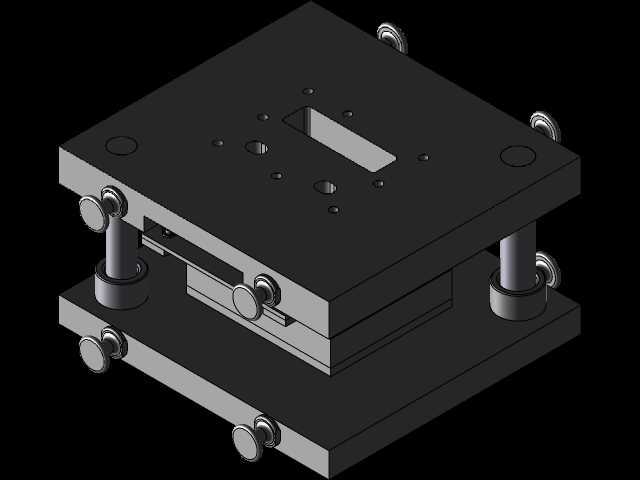

导柱式正装连续冲压成型模具结构

　　这套冷冲压成型工装采用标准后侧导柱模架作为基础承载结构，上下模座通过对称布置的滑动导柱导套实现合模导向，导柱与模座采用过盈压装配合，导套内部预留润滑脂存储槽，可在连续高速冲压工况下降低导向副的磨损速率，保证上下模的对合精度长期稳定在0.02mm以内，避免啃模、冲裁毛刺超差等常见冲压故障。上模座顶部设置的模柄采用与压力机滑块安装孔匹配的标准圆柱结构，模柄与上模座通过定位销+内六角螺钉刚性连接，可直接适配通用开式可倾压力机的滑块装夹接口，无需额外制作转接法兰，缩短产线换模调试的准备周期。模具内部集成了多工位连续冲压的工序排布，从条料送入开始，依次完成冲定位孔、工艺切口、成型、落料的全流程作业，

　　条料通过安装在下模座表面的导料板实现送料方向约束，导料板之间的宽度根据料带宽度预留0.1-0.15mm的单边间隙，既避免料带送进过程中卡滞，也能控制料带的横向窜动，保证各工位的步距精度。上下模之间设置的卸料板采用弹性卸料结构，通过均匀布置的矩形弹簧提供卸料力，可在冲裁完成后及时箍住凸模将料带从凸模表面剥离，避免料带随凸模上行产生变形，同时卸料板在合模过程中可提前压紧料带，防止薄料冲压时出现料带翘曲、成型尺寸偏移的问题。下模座的漏料孔采用阶梯式扩孔设计，上部与凹模刃口尺寸匹配，下部向外扩出10mm的避让空间，保证冲裁完成的制件或废料可顺畅从模架内部落下，不会在模腔内部堆积造成凹模涨裂。模具的凸模与固定板采用挂台固定结构，

　　凸模尾部加工出定位挂台，装入固定板的型孔后通过垫板承受冲压反向力，垫板采用淬火合金工具钢制作，硬度控制在HRC55-58之间，可分散凸模传递的冲压载荷，避免上模座被凸模尾部压出凹痕影响模具合模高度。整套模具的闭合高度可通过导套内部的限位套进行调整，适配不同装模高度的通用压力机，安装时仅需将下模座通过T型螺栓固定在压力机工作台面，调整滑块行程至合模状态后锁紧模柄即可完成装夹，无需复杂的对中调试作业。在实际五金冲压生产场景中，这类结构的模具多用于中小型金属结构件的批量连续加工，可适配0.5-3mm厚度的冷轧钢板、镀锌板、铝合金板等常见冲压材料，单冲程即可完成多道冲压工序，相比单工序模可减少多次定位带来的尺寸误差，

　　同时降低操作人员的上下料作业强度，提升单台压力机的生产效率。模具的所有成型零件均采用快换式结构设计，当刃口出现磨损或需要切换生产不同规格制件时，仅需拆卸对应工位的凸模、凹模镶块即可完成更换，无需将整套模具从压力机上拆下，大幅降低设备停机等待时间。模架的上下模座均采用45号钢调质处理，加工完成后进行去应力退火，避免长期受交变冲压载荷产生变形，导柱导套表面采用渗碳淬火处理，表面硬度可达HRC60以上，保证导向结构的使用寿命满足百万次以上的冲压作业需求。模具的侧面设置有承料板延伸结构，可在送料端支撑成卷的料带，避免料带因自重下垂导致送料步距失准，承料板表面打磨至Ra1.6的粗糙度，减少料带送进过程中的摩擦阻力，降低料带表面的划伤风险。
