盖板成型冲压工装模具结构设计

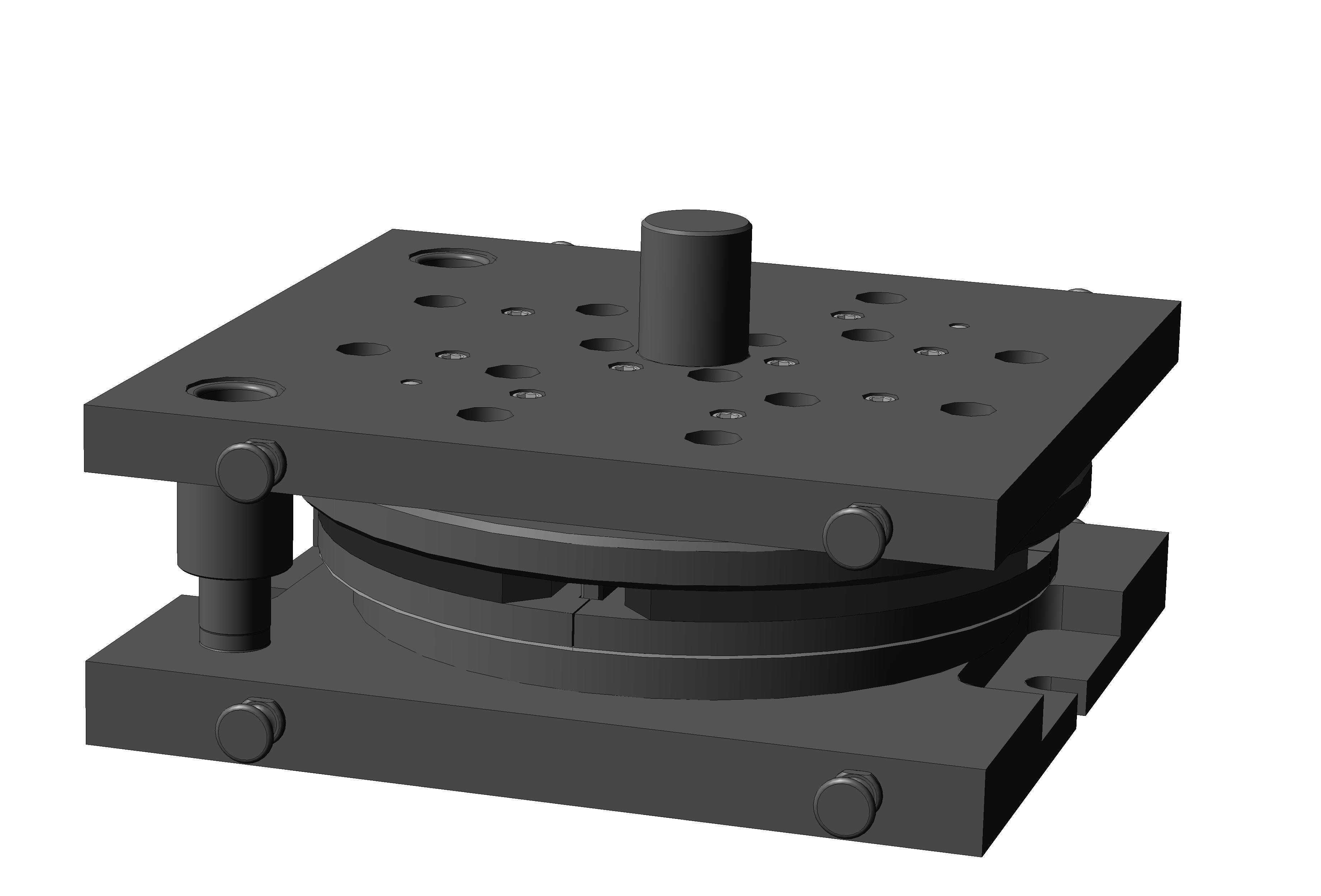

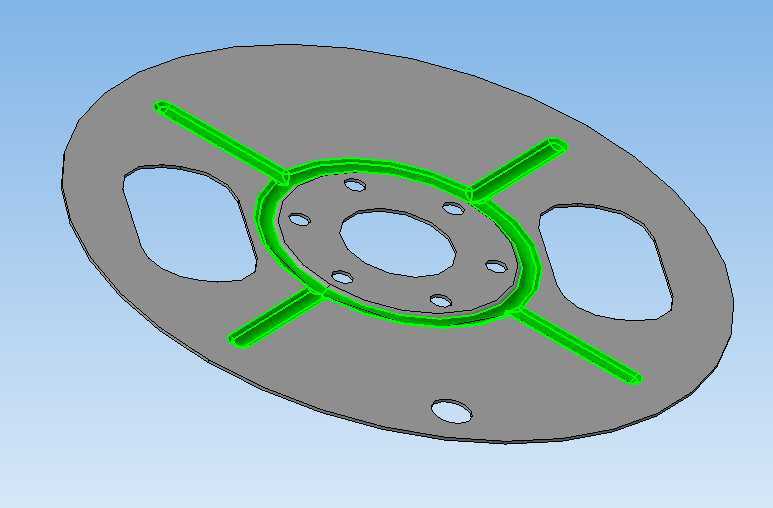

　　这套盖板成型冲压模具，主要面向薄板类盖板零件的批量冲压成型工序，在五金冲压、家电零部件、小型机电壳体盖板的生产场景中应用广泛，适配常规开式单点压力机的安装接口，可直接完成盖板类零件的压型、校平复合工序，替代多工序分散加工的低效方案。从结构布局来看，整套模具采用标准后侧导柱模架作为基础承载结构，上下模座通过对称布置的滑动导柱导套实现合模导向，导柱配合间隙控制在H7/h6精度区间，可承受连续冲压过程中的侧向偏移力，保证上下模合模时的对位精度，避免成型过程中出现偏载啃模的问题。上模部分设置有独立的模柄连接结构，可直接与压力机滑块的模柄孔配合锁紧，无需额外加装过渡连接法兰，适配多数通用压力机的滑块安装尺寸，

　　上模座下方通过内六角螺钉与销钉固定成型凸模，凸模型面完全匹配盖板零件的内腔成型轮廓，型面过渡处均做了R0.8-R2的圆角处理，避免冲压过程中应力集中造成零件表面拉伤或模具型面崩损。下模部分设置有对应的成型凹模，凹模镶块采用整体式结构嵌入下模座的安装槽内，通过螺钉与销钉完成定位锁紧，方便后续磨损后快速更换镶块，无需整套模架报废，降低生产维护成本。凹模周边设置有弹性卸料结构，卸料板通过均匀布置的矩形弹簧提供卸料力，开模时可将箍在凸模上的板料平稳脱出，避免零件随凸模上行产生变形。整套模具的闭合高度、模座安装孔位均按照常规160吨开式压力机的参数边界设计，上下模座的周向安装槽可适配不同规格的T型螺栓锁紧，

　　安装时无需对模座进行二次加工即可完成固定。在成型逻辑设计上，这套模具采用一次成型的工艺方案，将盖板的轮廓压型、平面校平、局部凸台成型整合在单次冲压行程内完成，相比传统多工序分步冲压的方案，可减少零件在不同工序间的转运装夹时间，同时避免多次定位带来的形位公差累积，保证成型后盖板的平面度、凸台位置度满足图纸要求。模具的导柱导套采用外置布置方案，安装在模座的后侧区域，既不会影响板料的上下料操作，也能在冲压全程保持导向配合长度，不会因为滑块行程过大出现导柱脱开的问题。上下模座的材质选用45号钢调质处理，硬度控制在HB220-250区间，兼顾结构强度与加工性能，成型工作零件则选用Cr12MoV合金工具钢，淬火硬度达到HRC58-62，

　　可承受连续冲压的磨损与冲击，保证大批量生产过程中的模具寿命。模具的卸料弹簧布置位置经过受力仿真校核，每个弹簧的预压量与工作行程均匹配成型工序的卸料力需求，避免出现卸料力不均导致的零件变形问题，同时在卸料板与凸模的配合位置设置了0.02-0.03mm的导向间隙，可在冲压过程中对凸模起到辅助导向保护作用，减少凸模承受的侧向力。在实际生产应用中，这套模具可适配厚度0.8-2.0mm的冷轧钢板、镀锌板、铝板等常用盖板加工板材，通过调整凹模与凸模的闭合间隙，即可适配不同厚度板材的成型需求，无需更换核心工作零件。上下模座的周缘设置有专门的起吊螺纹孔，方便模具的吊装转运与安装调试，合模面处设置有工艺限位块，可在模具存放时控制上下模的闭合距离，避免弹簧长期处于极限压缩状态出现弹力衰减。整套结构没有采用复杂的气动或液压辅助结构，纯机械结构的设计方案可靠性更高，日常维护仅需定期对导柱导套加注润滑脂、检查紧固螺钉的锁紧状态即可，对生产现场的维护能力要求较低，适合中小批量五金加工企业的生产场景。成型后的盖板零件可直接进入后续的冲孔、去毛刺、表面处理工序，成型面无明显压痕与拉伤，平面度可控制在0.1mm/100mm以内，满足多数机电产品、家电产品对盖板零件的装配精度要求。
