餐盒成型用多层组合冲压模具结构

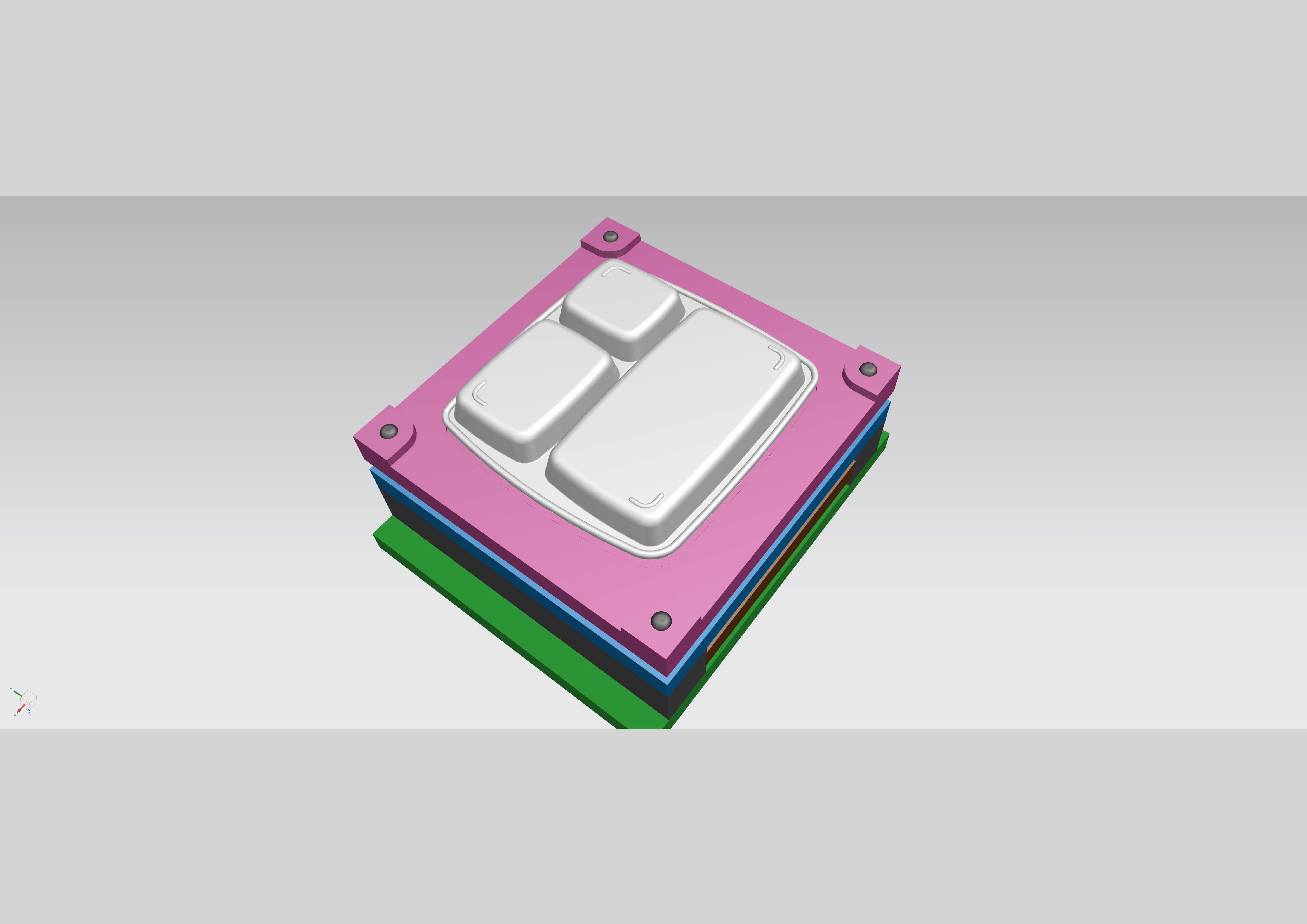

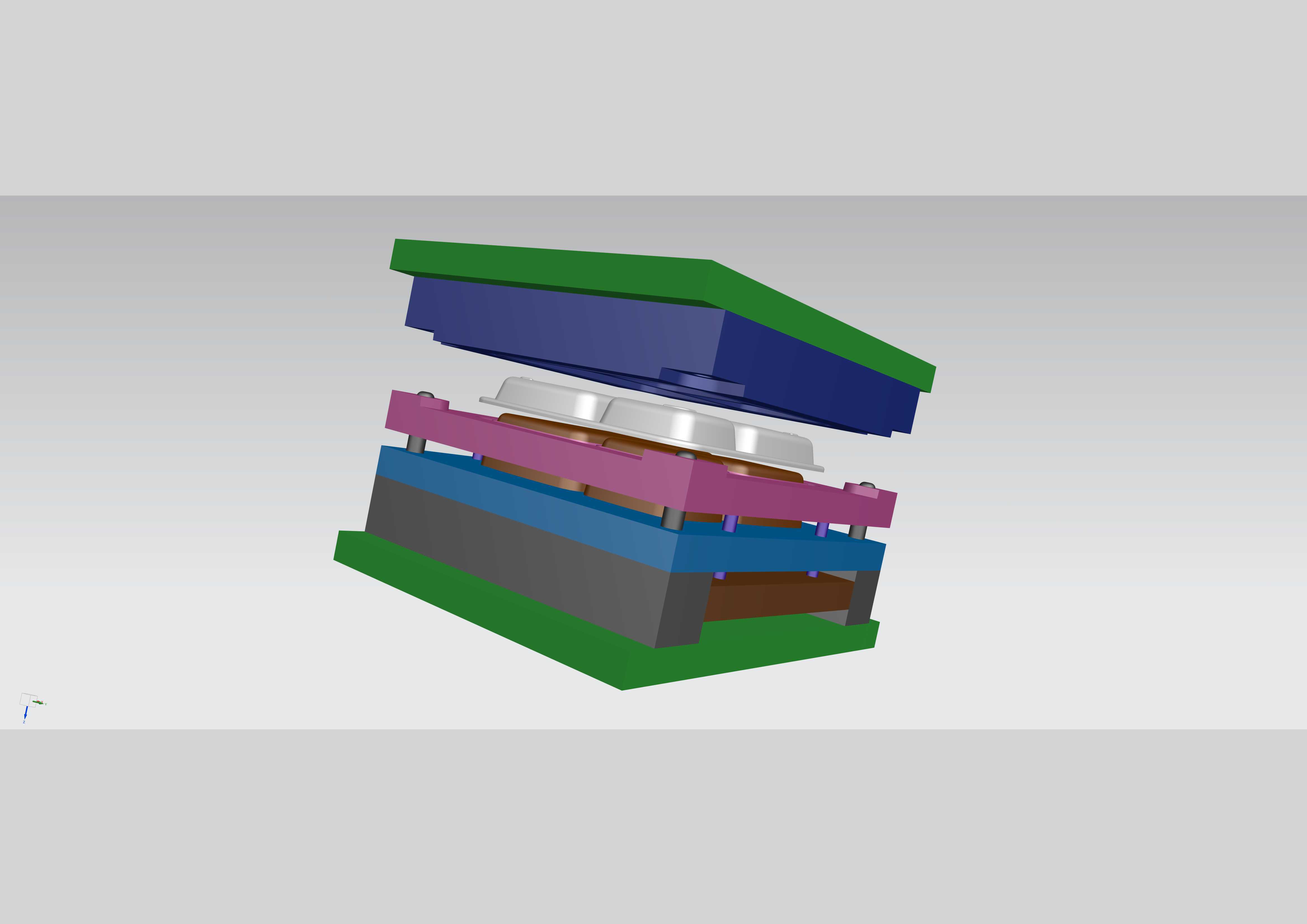

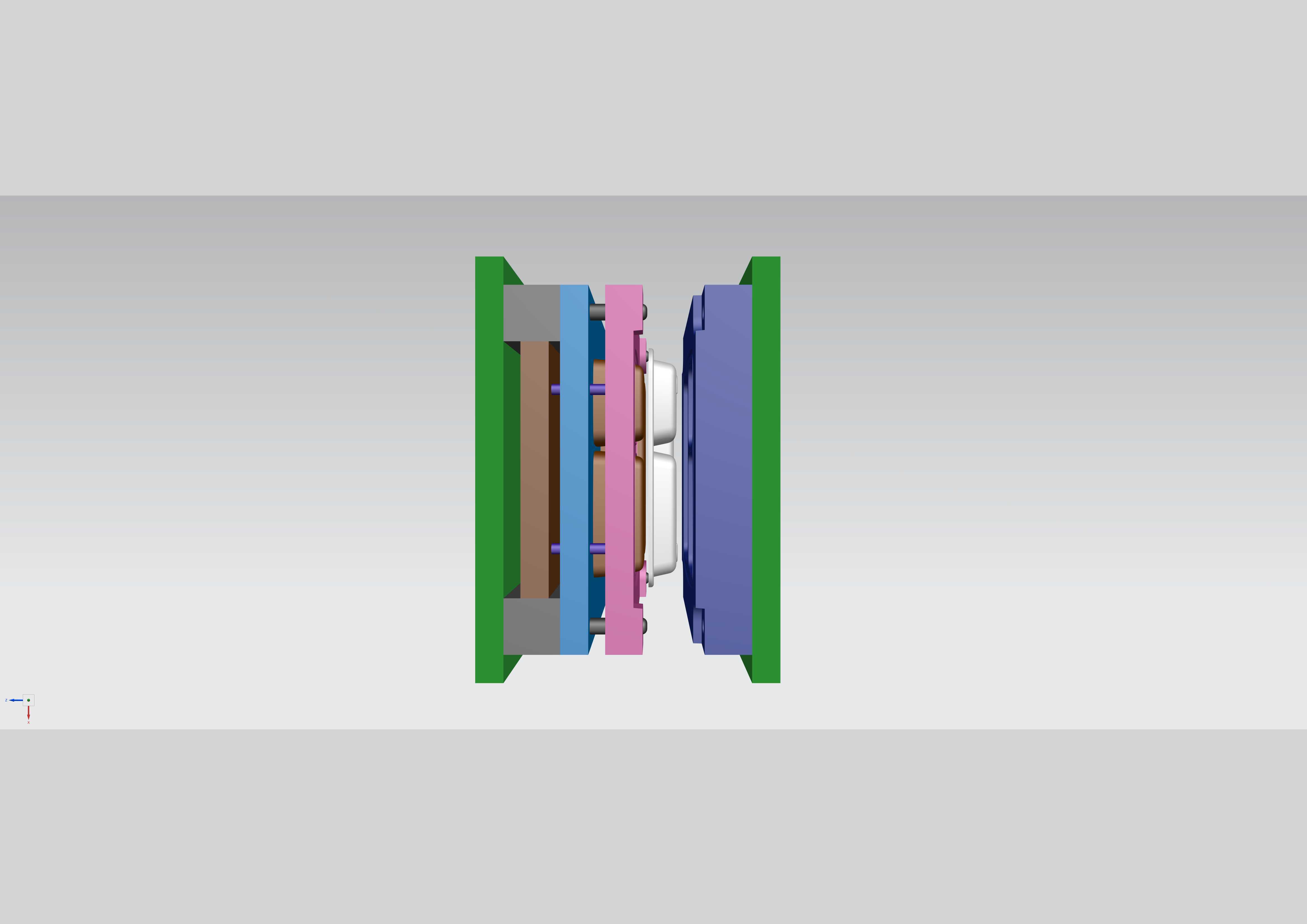

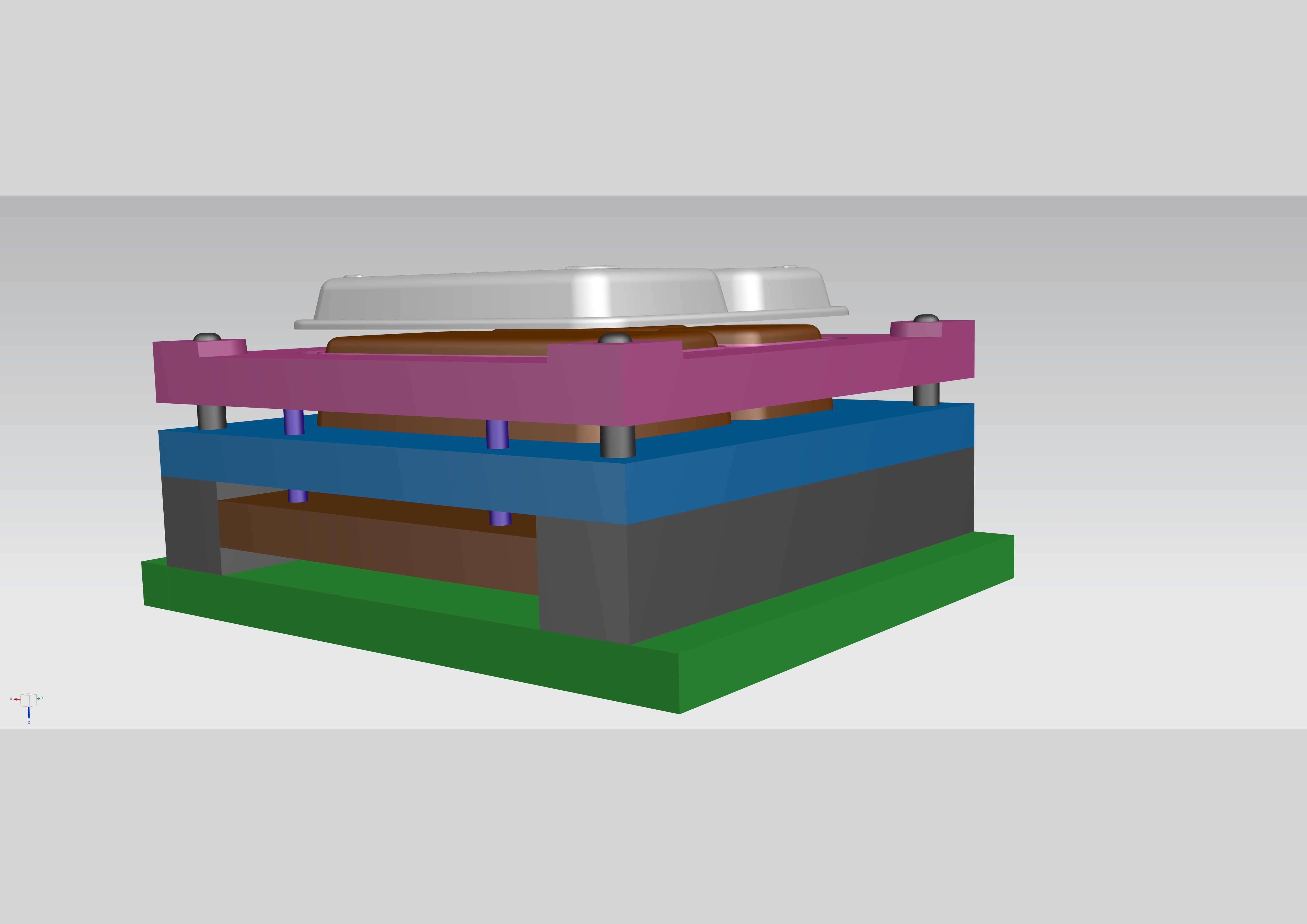

　　这套多层组合式模具主要面向一次性餐盒的冲压成型工序，适配快餐配送、团餐供餐场景下的薄壁餐盒批量生产需求，整套结构采用层叠式模架设计，从上到下依次排布上模座、凸模固定板、卸料板、凹模板、下模座等核心功能层，各层之间通过导柱导套实现精准对位，合模过程中可保证凸凹模间隙均匀控制在0.02mm以内，避免成型过程中出现料边拉裂、成型不到位的问题。在实际生产场景中，这类模具通常安装在开式可倾压力机上，适配0.3-0.5mm厚度的食品级铝箔或者镀锡薄板原料，单次冲压行程即可完成餐盒的拉延成型、切边、卷边多道工序，相比单工序模生产效率可提升40%以上，同时减少多工序间的定位误差，保证成品餐盒的边缘规整度，满足自动化包装线的上料适配要求。

　　从设计思路上看，整套模具采用标准化模架搭配定制化成型镶块的结构，上下模座选用45号钢调质处理，硬度控制在HB220-250之间，保证模架整体刚性的同时控制加工成本；成型部位的凸模、凹模镶块采用Cr12MoV合金工具钢制作，经过真空淬火处理后硬度可达HRC58-62，表面做抛光处理至Ra0.8以下，减少板材成型过程中的摩擦阻力，避免餐盒表面出现划痕，同时提升镶块的使用寿命，正常生产工况下可实现30万冲次以上的刃磨周期。模具的安装边界方面，上模座通过模柄与压力机滑块连接，模柄直径按照常用160吨压力机的安装孔尺寸设计为φ50mm，下模座通过压板螺栓固定在压力机工作台上，安装孔位间距适配常规压力机的T型槽布局，

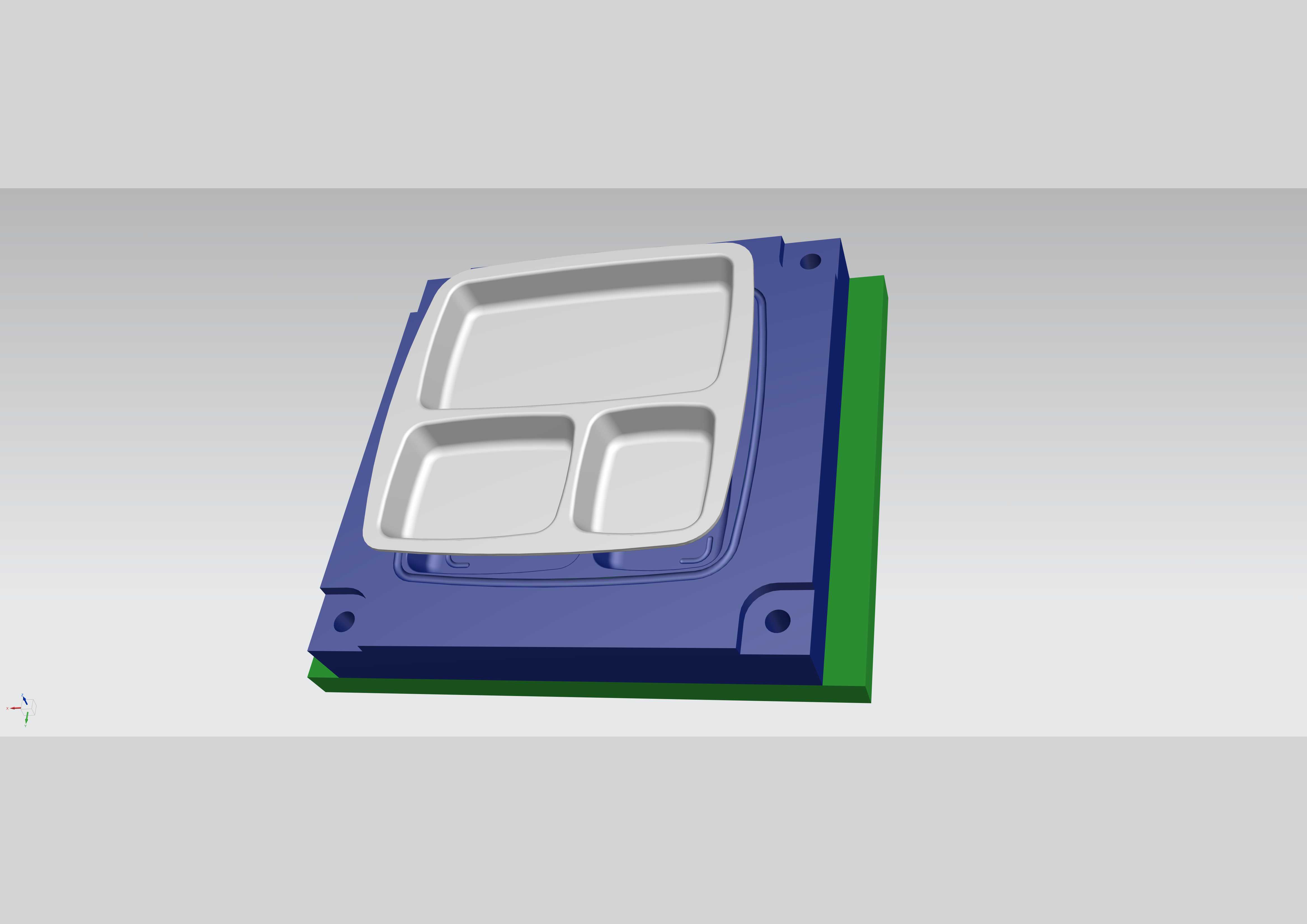

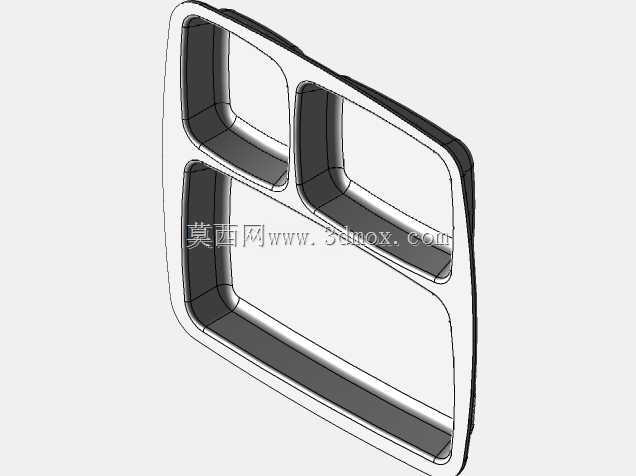

　　整体闭合高度控制在280mm，最大开模行程120mm，满足餐盒成型的取件空间要求，卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，开模过程中可将箍在凸模上的成型件平稳脱出，避免工件变形。在结构细节上，各层模板之间设置了限位柱，合模时可控制凸模进入凹模的深度，防止因压力机行程调整过深造成的模具损坏，同时在导柱端部设置了导入锥面，合模过程中可实现快速导正，减少导套的磨损；成型工位周围设置了定位销，送料时可对板材毛坯进行精准定位，保证每次冲压的成型位置一致，减少原料浪费。针对餐盒的加强筋结构，凸模表面对应位置做了凸起结构设计，成型过程中可直接在餐盒底部压出网格状加强筋，提升薄壁餐盒的结构强度，盛装热食时不会出现软塌变形的问题；

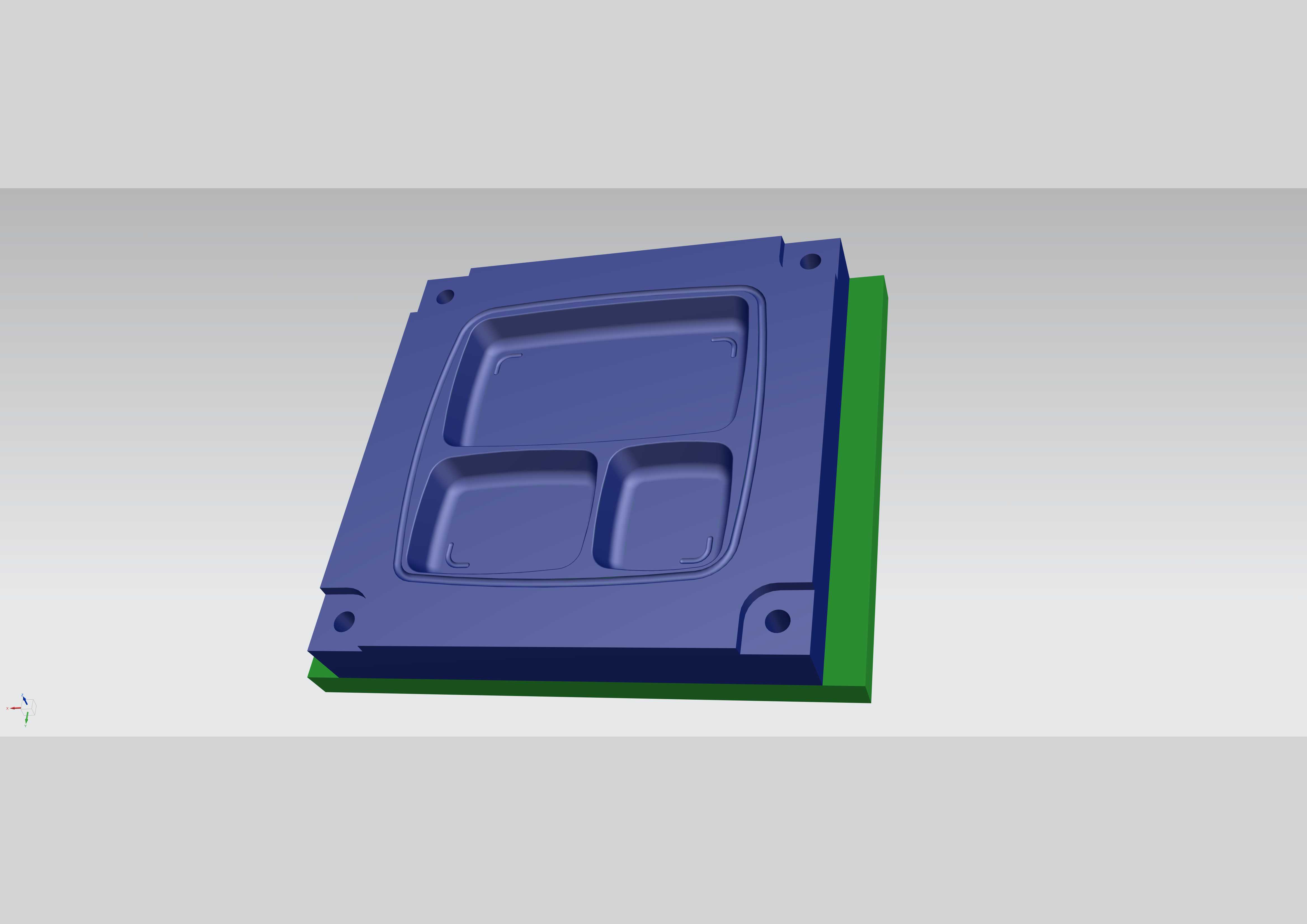

　　凹模对应位置做了让位槽，保证加强筋成型饱满，不会出现压痕过深导致的板材破裂。整套模具的流料面做了圆弧过渡处理，所有成型圆角半径控制在R3-R5之间，避免板材拉延过程中出现应力集中，适配延展性较好的金属薄板加工，同时在模具侧面设置了废料导出槽，切边产生的边角料可顺着导槽滑出模具区域，避免废料堆积在型腔内影响后续冲压作业。在装配调试环节，各层模板之间通过内六角圆柱头螺钉连接，销钉定位，装配时需先将导柱导套压入模座，检测导柱与模座平面的垂直度误差不超过0.01mm/100mm，再依次安装各功能镶块，调整凸凹模间隙均匀后锁紧固定螺钉，试冲时逐步调整压力机闭合高度，直到成型出的餐盒壁厚均匀、边缘无毛刺、轮廓尺寸符合设计要求即可投入批量生产。日常生产维护中，每次换班需在导柱导套表面涂抹锂基润滑脂，减少运动部件的磨损，每生产1万冲次需检查成型镶块的表面状态，若出现轻微划痕可及时用油石抛光处理，避免缺陷扩大影响工件表面质量。
