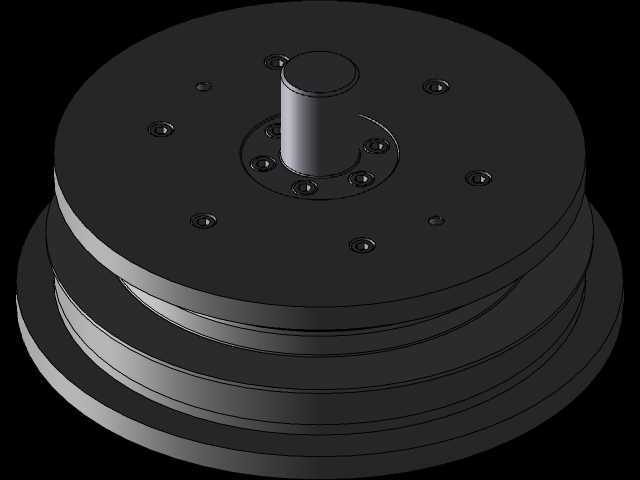

环形法兰成型冲压模具结构设计

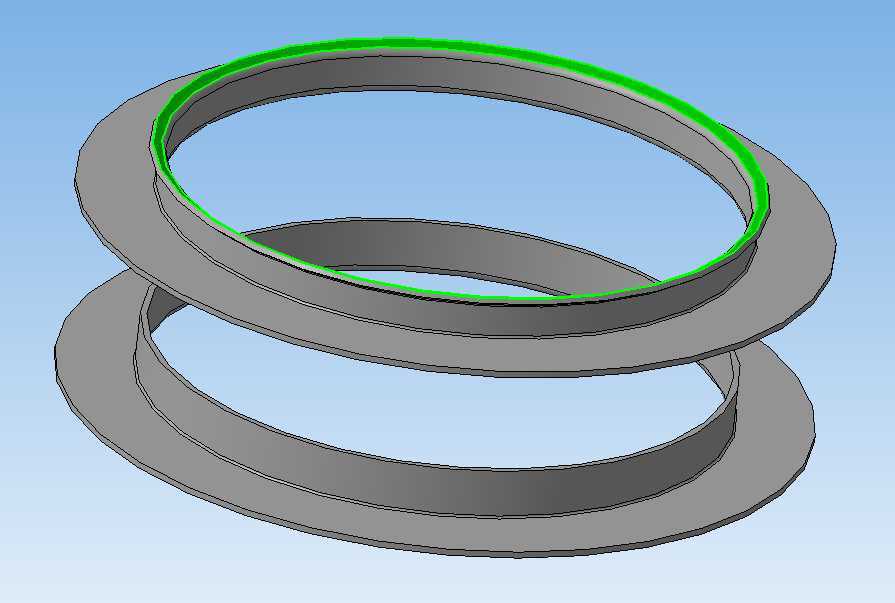

　　这套环形成型结构主要应用于法兰类环形薄壁零件的冲压成型工序，在管道连接、压力容器配套、通用五金配件加工领域的冲压生产线上较为常见。日常生产中，这类结构承担的是平板坯料的拉深成型工序，将裁切好的环形平板坯料通过上下模的合模压力，压制成带翻边立壁的环形法兰结构，替代传统的切削加工方式，大幅提升薄壁环形件的生产效率，同时保证零件的纤维连续性，提升成品的结构强度。

　　从实际生产的适配场景来看，这套结构适配开式可倾压力机的安装接口，上下模座的安装孔位匹配常规160吨以下机械压力机的滑块与工作台T型槽间距，不需要额外改装设备即可完成上线装夹。成型工作面的轮廓精度控制在0.05mm以内，合模间隙均匀控制在坯料厚度的1.1倍，既避免间隙过大导致的成型件起皱问题，也防止间隙过小造成的坯料拉伤、模具磨损过快的问题。上下模的导向结构采用模口自带的锥面导向，合模初始阶段即可完成精准对位，不需要额外加装独立导柱导套，简化了模具整体结构，降低了工装的制造成本，同时也减少了日常维护的工作量。

　　设计思路上，这套结构针对薄壁环形法兰的成型特性做了针对性优化：成型工作面的圆角半径经过反复校核，取值为坯料厚度的5倍，有效降低拉深过程中的坯料流动阻力，避免成型过程中出现拉裂缺陷；压边圈采用整体式环形结构，压边力均匀分布在坯料的整个外缘，成型过程中可以根据坯料的流动情况自适应调整压力，防止法兰外缘出现起皱、叠料的问题。模具的成型面做了抛光处理，表面粗糙度达到Ra0.8，减少坯料流动过程中的摩擦阻力，同时提升成型后零件的表面质量，不需要后续额外的表面打磨工序即可直接进入下一加工环节。

　　从安装边界来看，上模的装夹高度适配常规压力机的最大闭合高度，模柄直径匹配标准压力机的滑块模柄孔尺寸，装夹时不需要额外加装过渡套；下模的安装底座采用方形结构，工作台面的定位键槽与常规压力机的工作台定位尺寸匹配，安装时可以快速完成对位，减少换模调试的时间。模具的整体闭合行程经过核算，在压力机的额定行程范围内即可完成完整的成型动作，不需要调整压力机的行程参数，适配多数中小冲压车间的现有设备条件。

　　实际生产验证中，这套结构成型的环形法兰零件，立壁的垂直度可以控制在0.1mm以内，法兰端面的平面度满足后续焊接、装配的精度要求，成型后的零件不需要额外的校形工序即可直接使用。针对不同厚度的同规格环形法兰，只需要调整压边力参数、更换对应厚度的调整垫片即可完成适配，不需要更换整套模具，大幅提升了工装的通用性，降低了多规格小批量生产的工装投入成本。模具的易损部位采用镶块式结构，长期生产出现磨损后只需要更换对应镶块即可，不需要整体返修模体，进一步降低了长期生产的维护成本。

　　在成型工序的排布上，这套结构可以单独作为成型工序使用，也可以和前端的落料工序、后端的切边冲孔工序组成连续冲压生产线，适配大批量生产的需求。成型过程中，坯料的定位采用外缘定位方式，定位块的位置根据坯料的外径尺寸做了可调设计，适配一定尺寸范围内的环形坯料定位需求，定位精度稳定，不会出现坯料偏移导致的成型件壁厚不均问题。模具的排气结构设计在成型面的最低点，合模过程中模腔内部的空气可以顺利排出，避免成型件表面出现气痕、凹坑等缺陷，保证成型后零件的外观质量。
