盘类零件冲压成型工装结构设计

　　这套成型工装主要面向薄金属盘类零件的批量冲压成型工序，常见于五金汽配、家电五金、通用五金加工车间的冲床配套工位，适配开式单点机械压力机的安装接口，可直接固定在压力机工作台面与滑块端完成作业。整套结构采用后侧导柱模架的经典布局，上下模座均选用45号钢调质处理，保证长期受冲击载荷下的刚性与抗变形能力，导柱导套配合间隙控制在0.02mm以内，合模过程中可保证凸凹模的对中精度，避免啃模、偏载导致的零件成型尺寸超差。

　　从功能结构来看，上模部分通过模柄与压力机滑块连接，模柄采用压入式结构与上模座过盈配合，保证传动过程无松动偏移；凸模固定端设计有台阶定位结构，通过固定板锁紧，与上模座之间加装垫板分散冲压载荷，避免局部应力集中导致模座压痕凹陷。下模部分的凹模采用镶套式结构，磨损后可单独更换刃口镶件，无需整体报废模体，大幅降低后期维护成本；下模座预留安装槽与螺栓过孔，可直接通过T型螺栓固定在压力机工作台的T型槽内，安装边界适配常规16吨到25吨开式冲床的工作台尺寸，无需额外加工转接板。

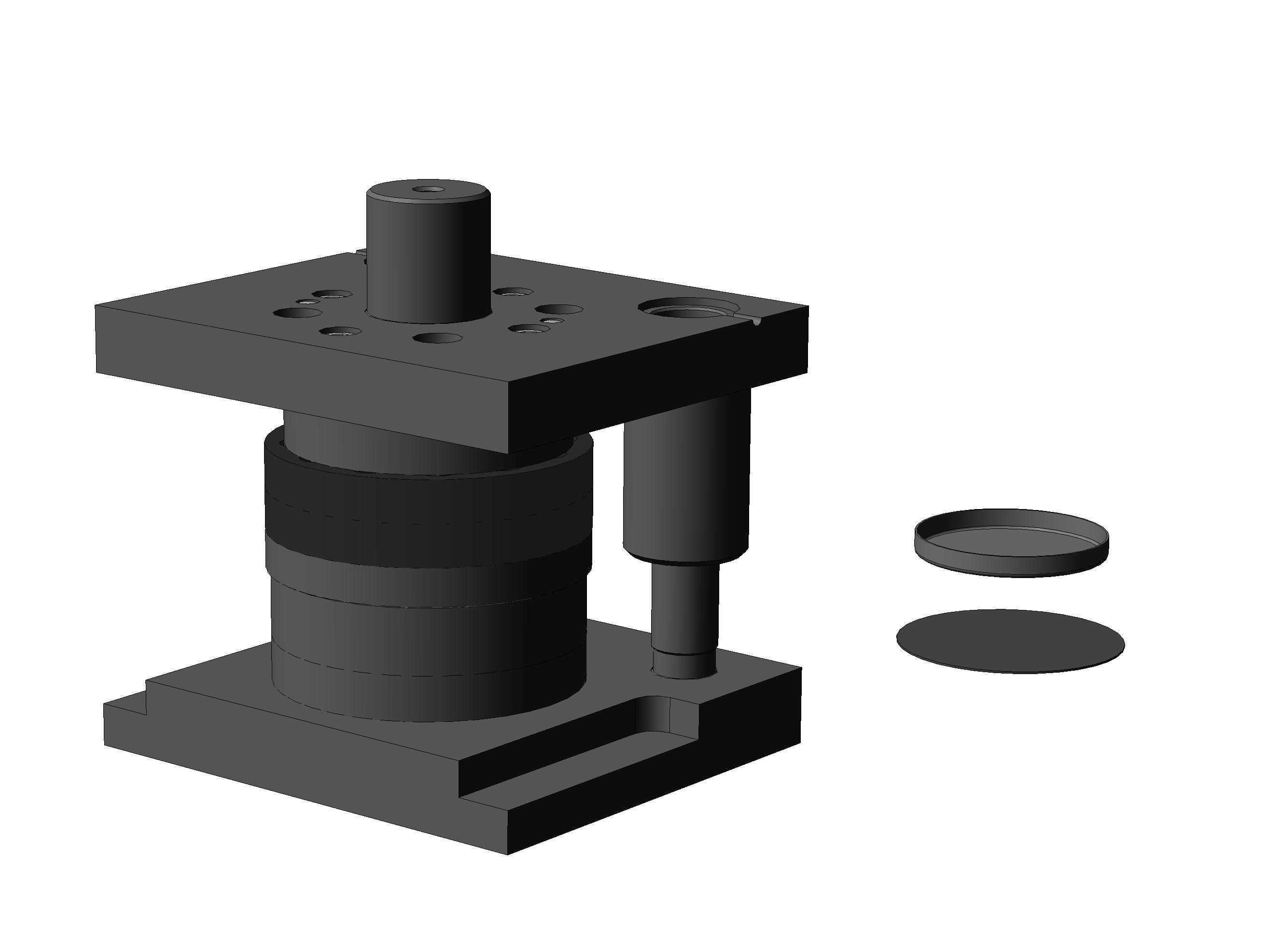

　　成型作业过程中，待加工的圆形片料放置在凹模定位槽内，上模随滑块下行时，压料组件先接触片料表面施加预压力，避免材料在成型过程中出现起皱、拉裂缺陷，随后凸模下行将材料压入凹模型腔，完成盘类零件的拉深成型，滑块回程时卸料装置将成型后的零件从凸模上脱下，配合自动化送料线可实现连续无人化作业。整套结构的成型行程设计充分考虑常规1.5mm以内低碳钢、0.8mm以内不锈钢材料的成型极限，成型深度适配直径50-80mm的浅盘类零件，成型后零件的壁厚差可控制在0.05mm以内，平面度满足后续表面处理、装配的公差要求。

　　设计过程中针对导柱的安装位置做了偏移优化，预留出操作人员上下料的操作空间，同时避免送料机械手的运动路径与模架结构产生干涉；上下模座的边缘均做了倒角处理，消除锐边防止安装调试过程中划伤操作人员；所有紧固螺钉均选用内六角圆柱头螺钉，沉头孔深度保证螺钉头部完全沉入模座平面以下，避免合模时出现干涉。模架的闭合高度、开模行程均做了适配性设计，可通过调整压力机的装模高度适配不同厚度材料的成型需求，无需更换模架主体即可完成小范围的工艺参数调整。

　　针对成型过程中可能出现的材料回弹问题，凸模与凹模的成型面做了微小的回弹补偿角设计，保证成型后零件的尺寸精度落在公差带范围内；压料力可通过更换不同刚度的弹性元件进行调整，适配不同材质、不同厚度材料的成型压力需求，无需对模架主体结构做改动。整套结构无多余的冗余设计，所有零部件均为冲压模具行业通用标准件，加工采购成本低，后期维护更换配件无需单独定制，可直接从标准件供应商处采购同规格配件，大幅缩短设备维护停机时间。
