双导柱式工装定位夹紧模组结构

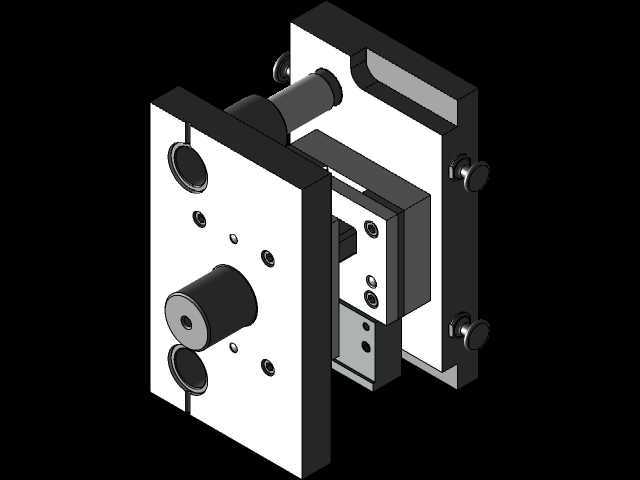

　　这套定位夹紧模组的结构设计，核心围绕小行程高精度定位场景的刚性需求展开，在3C电子零部件装配、小型五金件冲压上下料、精密检测工位的工件固定环节，这类带双侧导向的夹紧结构是工位布局里的核心执行部件，区别于常规单气缸直推的夹紧结构，这套结构在推板两侧加装了淬硬处理的导向柱，配合安装座上的自润滑铜套做滑动导向，从根源上避免了推板在长期往复动作中出现的偏摆、卡滞问题，哪怕夹紧力作用点偏离推板中心30mm以上，导向副也能抵消侧向弯矩，保证夹紧面始终和工件基准面保持平行贴合。从安装边界来看，整个模组的安装基准在后方的立式安装板上，板件上预留了四个沉头安装孔，孔位按照常规工业铝型材的40mm中心距做排布，不管是直接锁在铝型材工作台上，

　　还是转接在分度盘、滑台的安装面上，都不需要额外做转接板加工，安装板下方延伸出的定位凸台，能在安装时快速卡入工作台的定位槽，省去了人工打表找正的步骤，单次安装的同轴度误差能控制在0.05mm以内。推板前端的夹紧面做了可拆卸的镶块设计，镶块通过两个内六角螺丝固定在推板本体上，针对不同材质、不同外形的被夹紧工件，可以更换带V型槽、平面、软质聚氨酯垫层的不同镶块，不需要更换整个推板结构，大幅降低了多品种小批量生产场景下的工装换型成本。两侧的导向柱和推板之间采用过盈配合压装，导向柱表面做了镀硬铬处理，表面粗糙度控制在Ra0.8以下，和铜套的配合间隙选了H7/g6的小间隙配合，既保证了滑动过程的顺畅无卡滞，又把导向方向的窜动误差控制在0.

　　02mm以内，完全满足精密装配、检测工位的重复定位精度要求。安装座的侧面预留了两个行程检测传感器的安装位，可以直接加装漫反射式接近开关，检测推板的伸出、缩回两个极限位置，传感器的走线可以顺着安装板侧面的走线槽排布，不会和运动部件产生干涉。在实际工况适配性上，这套结构的动力源可以根据需求灵活替换，推板后方的连接轴既可以接标准笔形气缸做气动驱动，也可以接小型液压缸做重载场景的大夹紧力输出，甚至可以替换成丝杆螺母组件配合伺服电机，实现夹紧行程、夹紧力的精准可调，适配从几牛的轻薄塑料件夹紧，到上千牛的小型金属件刚性夹紧的不同需求。整个结构的所有棱角都做了C2的倒角处理，没有尖锐的加工毛刺，装配时不会划伤操作人员，

　　也避免了应力集中导致的板件开裂问题，所有外露的螺丝都选用了内六角圆柱头螺丝，螺丝头部沉头孔的深度刚好和螺丝头部厚度匹配，装配后螺丝头部不会突出安装面，不会和周边的设备部件产生干涉。在维护性设计上，导向铜套的外侧加装了防尘毡圈，能阻挡车间环境里的金属碎屑、粉尘进入导向副的配合面，延长导向部件的使用寿命，日常维护只需要定期在铜套的注油孔里加注少量锂基润滑脂，就能保证长期运行的顺畅性，不需要频繁拆解更换部件。结构的整体布局非常紧凑，横向宽度控制在200mm以内，纵向安装深度不超过150mm，哪怕是在排布非常密集的多工位转盘设备上，也不会和相邻工位的工装产生运动干涉，推板的有效行程可以通过调整后方动力源的行程限位来控制，常规配置下的行程是20mm，足够覆盖绝大多数小型工件的夹紧、避让需求。
