吹塑机门组钻孔定位工装夹具结构

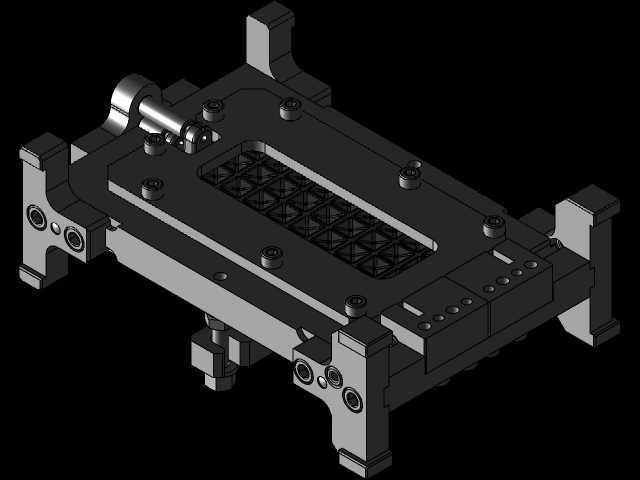

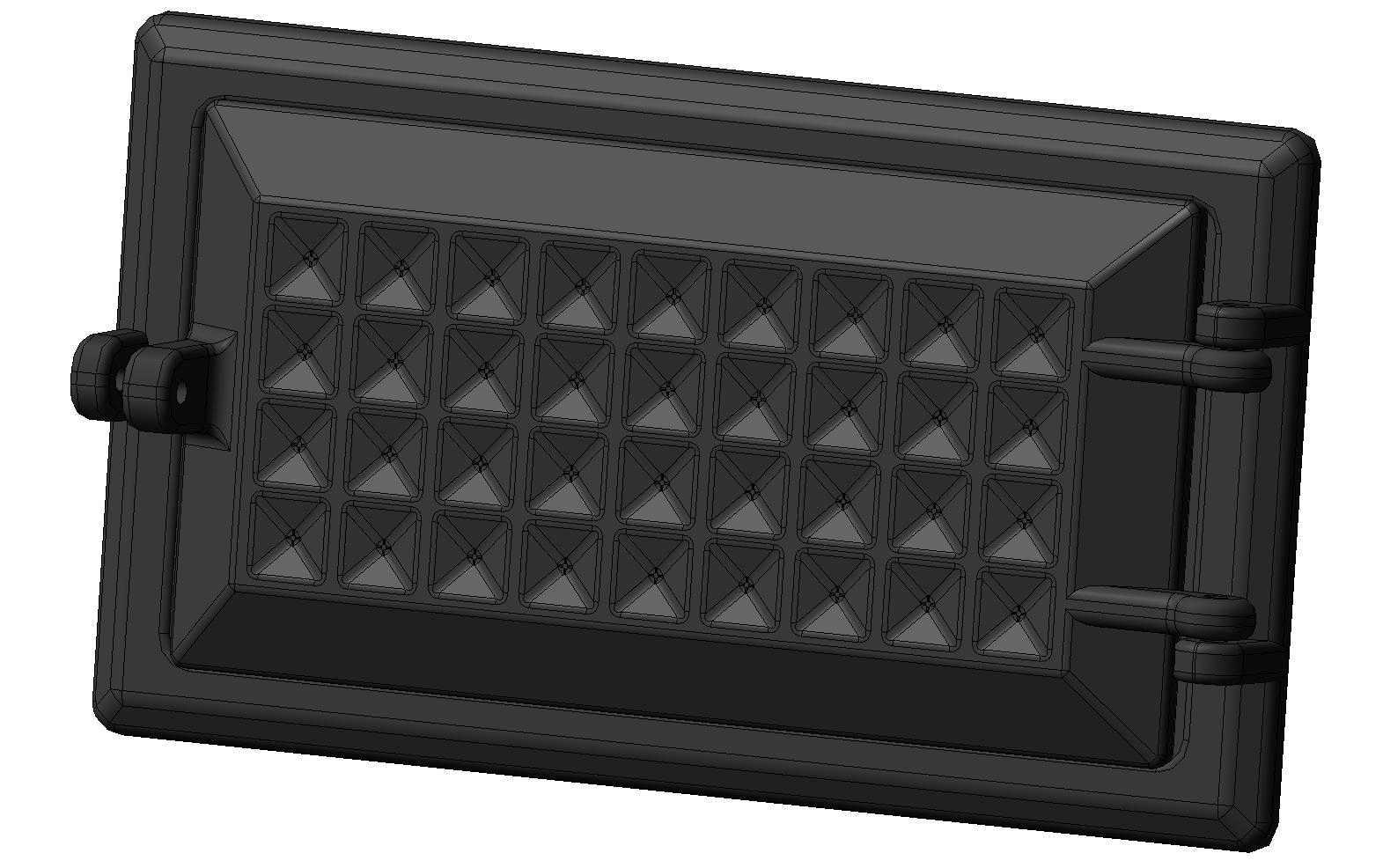

　　这套钻孔定位工装主要面向中空吹塑成型设备的防护门组批量加工作业场景，在吹塑设备的整机装配流程中，防护门作为覆盖设备合模、吹塑工位的安全防护部件，单台设备需要配置多扇规格一致的门体，每扇门体上的铰链安装孔、锁具固定孔、观察窗压装孔的位置度公差直接影响后续门体的装配互换性，传统划线钻孔的加工方式不仅效率低下，还容易出现孔位偏移导致门体装配后缝隙不均、开关卡滞的问题，这套钻模就是为解决该类批量加工痛点设计的专用定位工装。从结构设计逻辑来看，工装采用框式主体承载结构，主体框架采用一体式铸造后时效处理的毛坯加工而成，整体刚性足以承受多轴钻床同时进给的切削力，不会因为钻孔过程中的振动导致孔位偏移。工装的定位基准面设置在框架内侧的台阶面上，

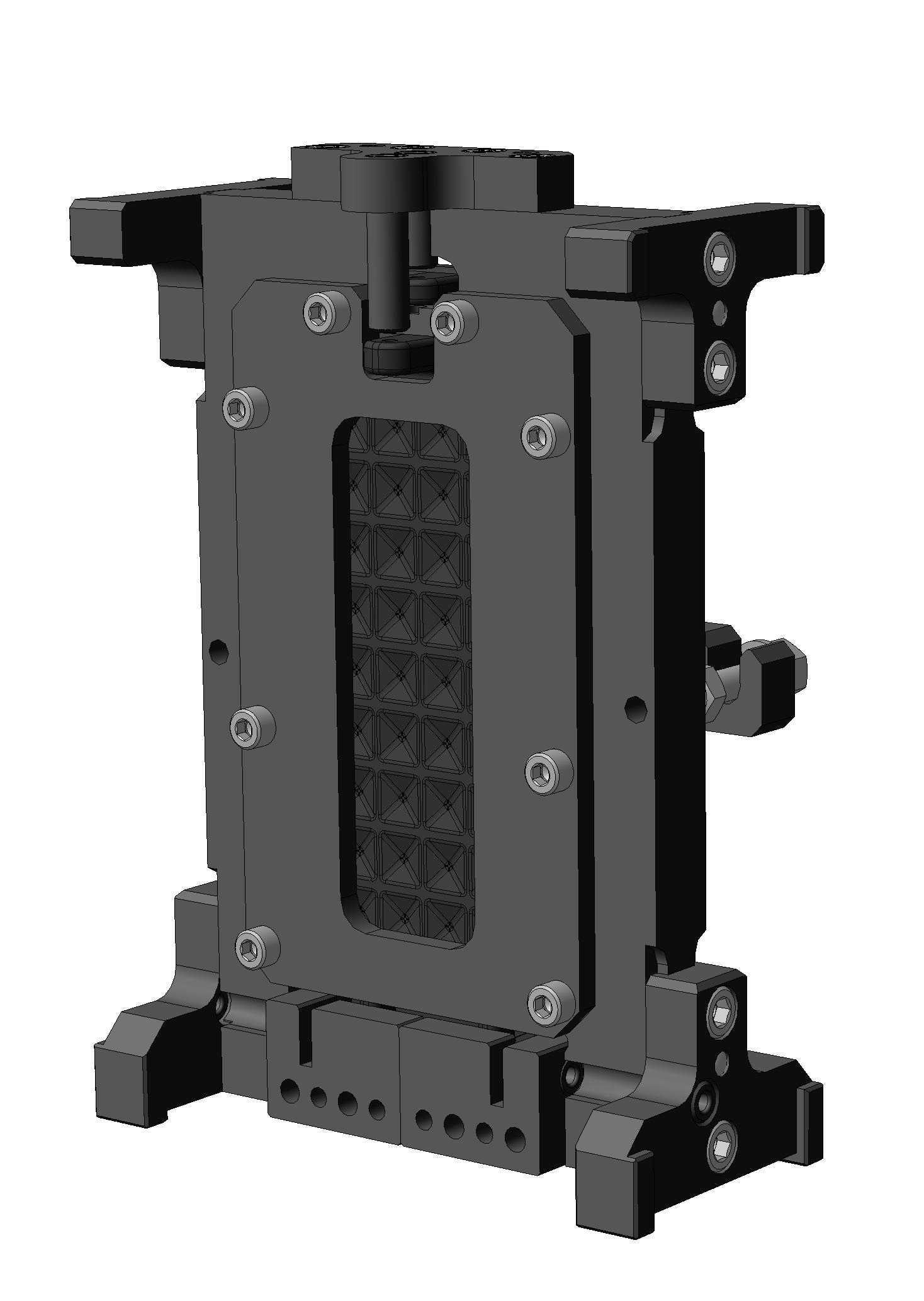

　　加工时直接将门组毛坯的侧边与底边抵靠在基准台阶上，通过框架四周分布的快速夹钳实现工件的压紧固定，不需要额外找正，单次装夹时间可控制在十秒以内，相比传统压板装夹的方式效率提升明显。工装的钻套孔位完全匹配门组上所有待加工孔的坐标位置，钻套采用硬质合金材质镶嵌在主体框架上，磨损后可单独更换，不需要报废整个工装主体，长期使用的维护成本更低。观察窗区域的网格状加强筋结构是和门体内侧的加强筋完全贴合的，装夹时可以对门体的薄壁区域形成有效支撑，避免钻孔时薄壁部位出现振颤导致钻头崩损、孔口出现毛刺飞边的问题。工装底部的支撑脚设置了长条形安装槽，可以直接固定在钻床工作台的T型槽上，安装时不需要额外制作转接板，适配市面上绝大多数立式钻床、

　　摇臂钻床的工作台安装尺寸。两侧延伸出的定位支臂上设置了定位销孔，当需要加工不同规格的门组时，只需要更换对应规格的钻套板，通过定位销快速定位即可完成工装的切换，不需要重新校准整个工装的坐标位置，适配同系列不同尺寸门组的加工需求。工装的压紧点全部避开了钻孔加工区域，不会和钻头进给路径产生干涉，同时每个压紧点的位置都对应门体的实体加强部位，不会因为压紧力过大导致薄壁门体出现变形。在实际生产使用中，这套工装可以将单扇门组的钻孔加工时间从原来的十二分钟压缩到两分钟以内，孔位的位置度公差可以稳定控制在0.1mm以内，完全满足门组互换性装配的要求，不需要装配时再对孔位进行二次锉修。考虑到加工过程中铁屑的清理问题，工装主体的底部设置了多个排屑缺口，

　　钻孔产生的铁屑可以直接从缺口处掉落，不会堆积在定位基准面上影响后续工件的装夹定位精度。工装顶部的连接柱可以适配自动上下料机械手的抓取接口，后续生产线升级自动化加工时，不需要对工装主体进行改造，直接对接机械手即可实现工件的自动装夹与拆卸，预留了足够的升级空间。整套工装的所有棱角位置都做了倒角处理，避免操作人员上下料时被锋利的边角划伤，符合机械加工工装的安全设计规范。
