小型简易级进钣金冲压成型模具结构

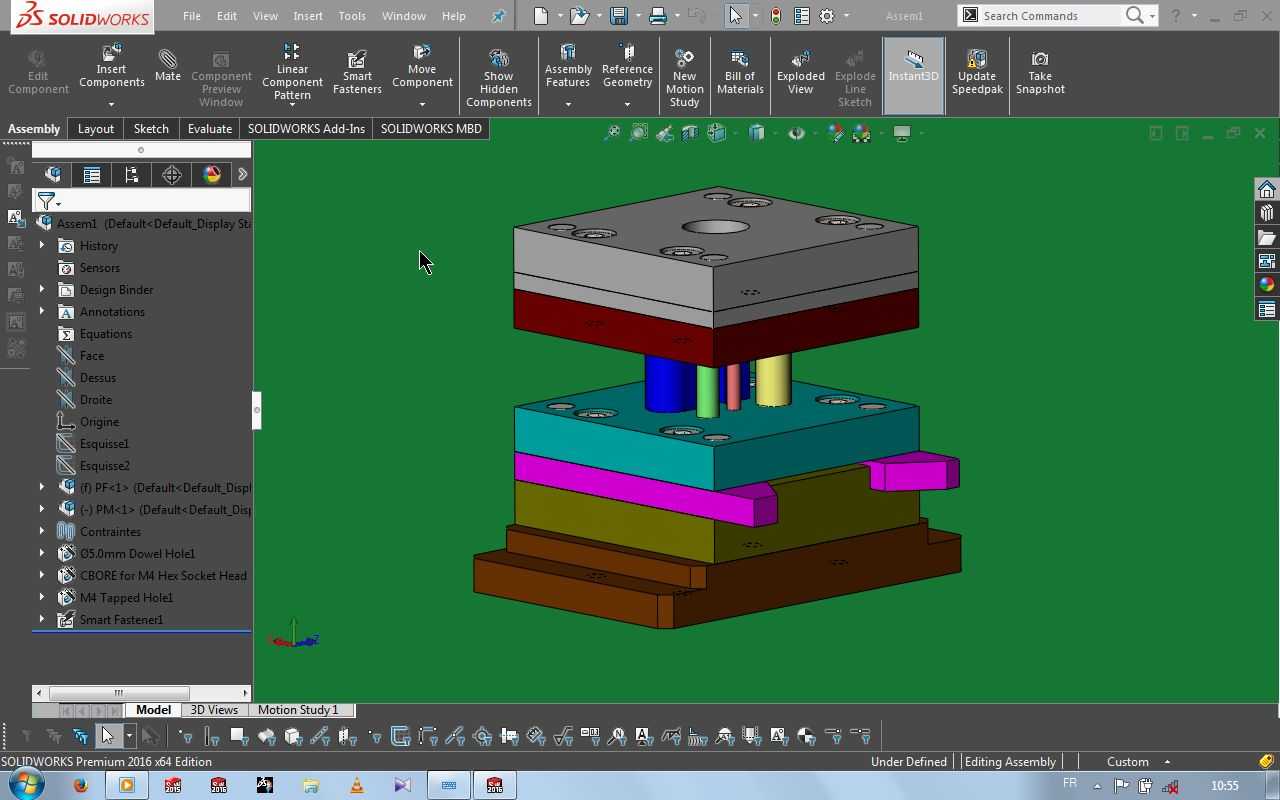

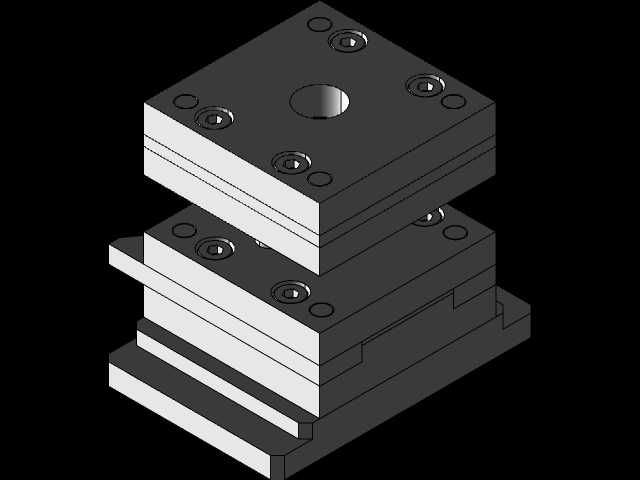

　　这套小型级进钣金模具主要面向小尺寸薄料钣金件的连续冲压加工场景，适配常规开式机械压力机的安装接口，可在单台设备上完成多道冲压工序的连续作业，无需多次周转定位，适合小批量多批次的小型五金钣金件生产，常见于电子接插件、小型家电五金配件、仪器仪表钣金结构件的加工环节。从结构布局来看，整套模具采用标准冷冲模模架搭建，上下模座采用平行度精度可控的板式结构，导柱导套配合保证合模过程的运动精度，避免冲压过程中上下模错位啃模。上模部分集成了多工位的凸模安装结构，不同工位分别对应冲裁、折弯、成型等工序，凸模采用挂台固定方式，便于后期维护更换易损件，卸料板采用弹性卸料结构，可在冲压回程时顺利将料带从凸模上剥离，同时压平料带保证送料过程的平整度。

　　下模部分对应设置各工位的凹模镶块，镶块采用单独拆分的结构，单个工位刃口磨损后可单独拆卸更换，无需整套报废凹模，降低后期维护成本，凹模侧设置了导料板与步距定位结构，保证料带每一次送进的步距精度，避免工位偏移导致的零件尺寸超差。设计过程中优先考虑了小型零件冲压的受力平衡，各工位的冲压力合力中心与模架中心、压力机滑块中心尽量重合，减少偏载带来的导柱磨损与设备精度损耗，模座上的安装槽、压板台尺寸均适配常规小型压力机的T型槽间距，无需额外制作过渡安装板即可完成上机固定。模具的闭合高度、开模行程预留了足够的安全余量，适配不同行程参数的小型压力机，上下模之间设置了限位柱，避免合模过深导致的刃口崩损，同时在模具侧部预留了误送料检测部件的安装位置，

　　后期可根据自动化生产需求加装送料检测传感器，实现异常情况的急停保护。整套结构没有冗余的复杂设计，所有零部件均采用冷冲模标准件库内的通用规格，加工时无需特殊定制非标坯料，可大幅缩短模具的制造周期，同时降低加工成本，对于结构简单、尺寸精度要求在IT12-IT14级别的小型钣金件，这套结构的模具可稳定实现连续冲压生产，换模调整时仅需更换对应工位的凸凹模镶块，即可适配相近外形尺寸的同类型钣金件加工，具备一定的通用适配能力。
