六位欧标带开关排插结构设计

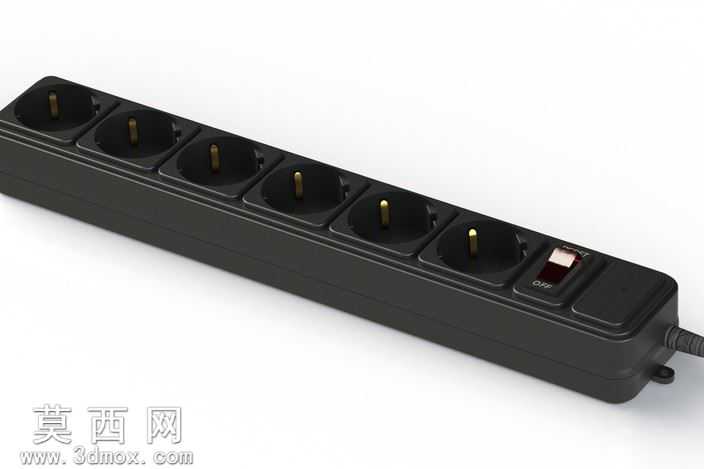

本作品为六位欧标带开关排插的三维设计模型，建模阶段采用参数化特征建模逻辑，先以拉伸凸台命令构建排插整体长条形壳体基体，严格匹配欧标插座的安装孔位间距标准，对每个插孔的接地极、零火线极安装槽做精准的切除特征处理，保证插孔内部的限位结构、弹片安装位尺寸公差符合行业规范。壳体部分做了圆角过渡处理，边缘处采用R2圆角避免尖锐棱角，提升使用安全性与外观质感，出线端设计有专用的线缆防弯折护套结构，通过多段圆弧过渡的拉伸特征模拟橡胶护套的形态，减少线缆反复弯折导致的线芯断裂风险。开关区域做了独立的下沉式安装槽设计，将船型开关嵌入壳体平面内，开关周边做0.5mm的凸台限位，避免日常使用中误触开关，同时在开关旁预留了指示灯安装位，可直观显示排插通电状态。材质渲染阶段，壳体采用哑光阻燃ABS材质参数，调整漫反射粗糙度为0.8、反射强度0.1，还原工程塑料的细腻磨砂质感；内部导电弹片采用锡磷青铜材质参数，赋予金属特有的暖金色反光特性；开关按键采用半透明磨砂PC材质，适当调整折射参数模拟按键的透光效果；线缆部分采用黑色PVC橡胶材质，添加细微的表面纹理贴图还原真实线缆的表皮触感。结构设计上充分考虑装配逻辑，壳体分为上下盖两部分，设计了对应的卡扣安装位与螺丝柱位置，无需额外辅助结构即可实现上下盖的紧密扣合；每个插孔单元独立设置安全门结构槽位，可配套安装防误触安全门，避免儿童误插引发安全隐患；尾部设计有挂孔结构，可通过挂孔将排插固定在墙面或工位侧面，提升使用场景的灵活性。整体建模过程中对所有配合面做了间隙校验，保证上下盖装配后缝隙均匀，开关、插孔部件安装后无卡滞问题，浪涌保护模块的安装位预留了足够的散热空间，确保长时间通电使用的稳定性。
