带麦克纳姆轮的多关节移动作业机器人

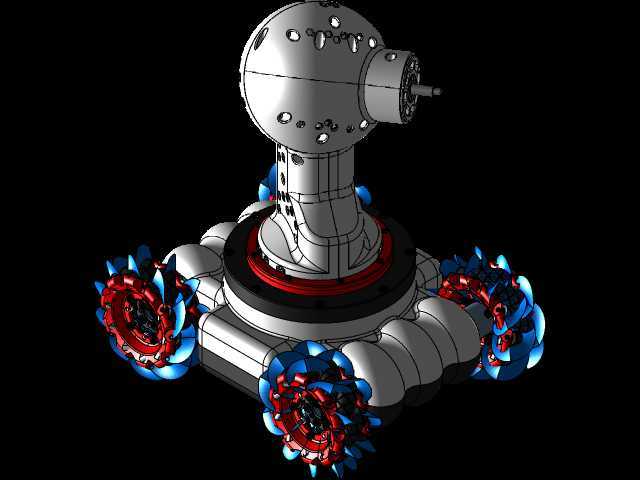

　　这款轮式移动作业平台的设计初衷，是解决狭小空间内的多工位柔性作业需求，常见于电子制造车间的产线辅助运维、仓储区域的定点巡检、实验室危险环境下的样本转运等场景，区别于固定导轨的桁架机械手，它不需要提前铺设行走轨道，对场地改造要求极低，能在现有生产环境中快速部署。从结构设计逻辑来看，整机采用上下分体式布局，下部行走底盘承担移动承载功能，上部搭载的多关节执行端承担作业功能，两者通过回转支承连接，可实现上部作业机构相对底盘的360度连续回转，作业覆盖范围不受底盘朝向限制。行走部分选用四个麦克纳姆轮作为行走轮，每个轮组独立配置驱动单元，依靠辊子的速度矢量合成，可实现前行、横移、斜行、零半径回转等全向移动动作，

　　在宽度仅比整机尺寸大100mm的狭窄通道内也能完成转向调整，适配设备排布密集的车间通道、货架间窄巷道等空间受限场景。底盘的承载框架采用分段式腔体结构，四个轮组的安装支腿呈辐射状分布在中心基座四周，支腿内部预留驱动电机、传动组件的安装空间，同时腔体可作为控制模块、供电模块的容纳舱，框架外侧做圆弧过渡处理，避免移动过程中剐蹭周边设备或人员，底盘底部预留15mm的离地间隙，可顺利通过车间常见的接缝台阶、薄型地垫等障碍，不会出现卡滞。上部的多关节执行端采用球形壳体作为关节基座，内部集成关节驱动、走线通道，末端预留标准执行器安装接口，可根据作业需求更换夹爪、检测探头、喷涂头等不同工装，关节部分的密封结构做了多层防护设计，可阻挡车间内的浮尘、

　　少量切削液飞溅进入关节内部，适配多数工业生产场景的环境要求。设计过程中对整机的安装边界做了明确约束，整机静止状态下的最大外轮廓尺寸控制在常规通道通行允许范围内，上部关节完全收拢时的高度低于车间常见的设备操作台高度，可顺利从操作台下方穿行，作业状态下关节伸展后的最大作业半径覆盖底盘周边1.2米范围，不需要频繁移动底盘即可完成单工位内的多点位作业。轮组的安装位置经过重心配平计算，当上部关节伸展至最大水平距离时，整机的重心投影仍落在四个轮子构成的支撑多边形内部，不会发生倾翻，同时每个轮组的悬挂结构做了小行程浮动设计，当地面存在3mm以内的不平整时，四个轮子可始终保持与地面的有效接触，不会出现驱动轮悬空打滑的情况，保证移动过程的稳定性。

　　执行端的关节走线采用内部中空走线方式，所有线缆从关节内部穿过，不会在外部裸露，避免移动和作业过程中线缆被周边构件剐蹭拉扯，降低线缆损坏的概率，关节连接处的限位结构同时配置了机械硬限位和软件软限位，双重防护避免关节超程造成的结构损坏。底盘的顶部预留了扩展安装平面，可根据使用需求加装视觉检测模块、物料载台、警示组件等附加装置，不需要对原有主体结构做大规模改动，具备较好的功能扩展能力，整机的装配采用模块化设计，每个轮组、关节模块都可独立拆卸更换，后期维护时不需要拆解整机结构，可大幅缩短维护停机时间。
