剖分式滑动轴承座三维结构设计

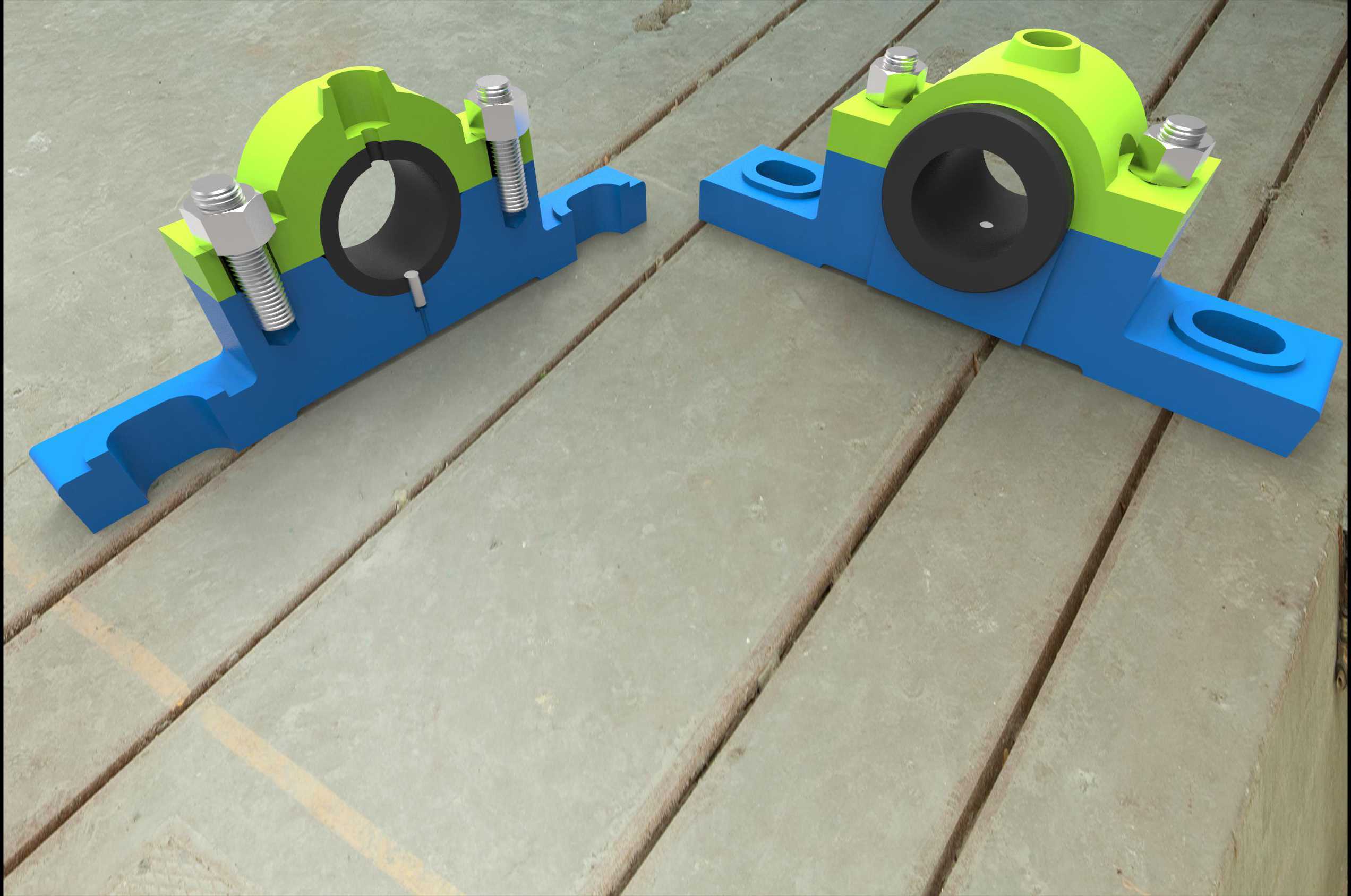

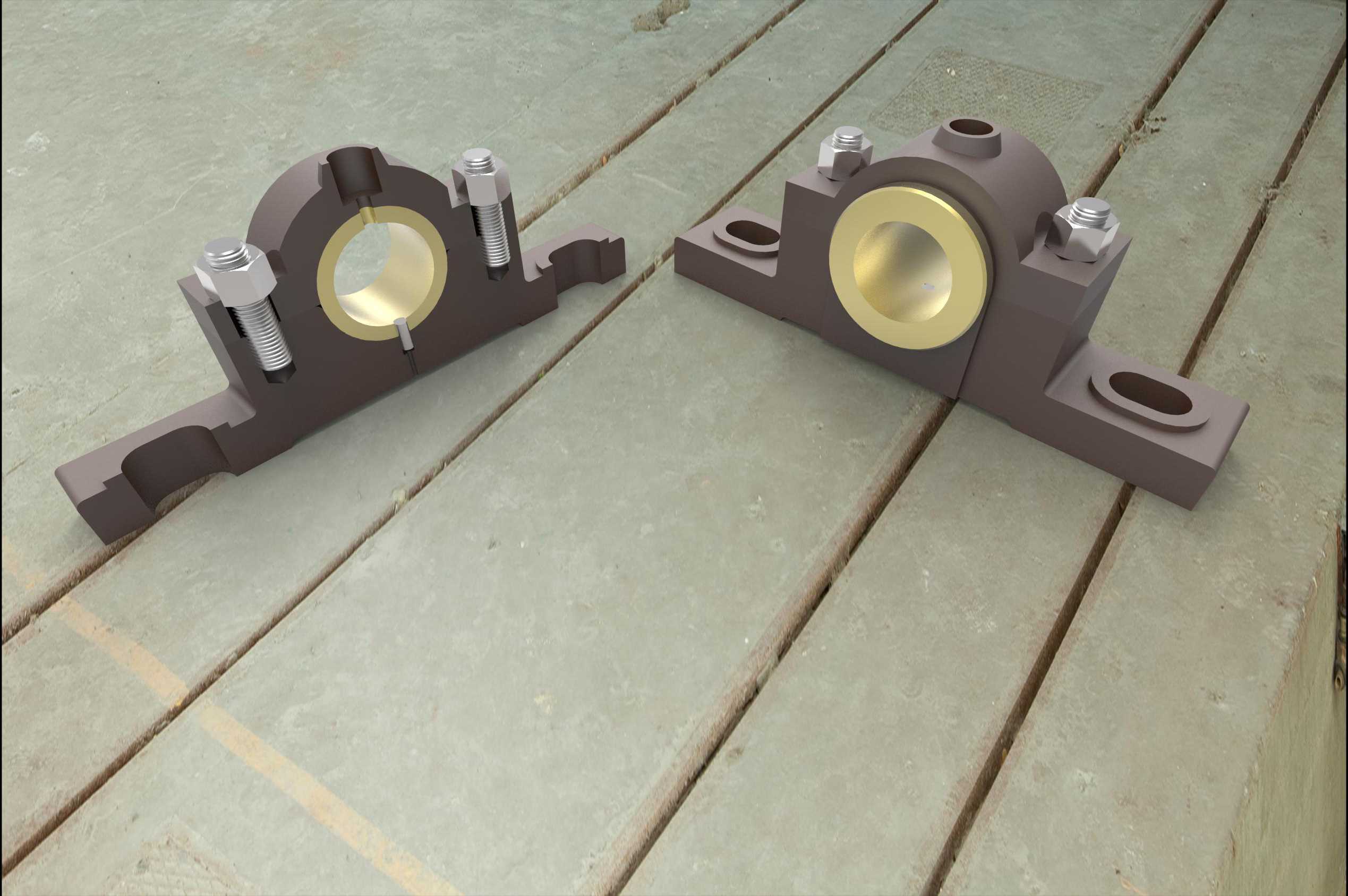

　　这类剖分式滑动轴承座多用于中低速重载的轴系支撑场景，常见于矿山输送设备、建材生产辊道、中小型减速机输入输出端、农业机械传动辊组等工况，核心作用是为旋转轴提供径向支撑，同时补偿轴运行过程中产生的少量挠曲变形，降低轴系装配与后期维护的难度。从结构设计来看，该轴承座采用上下分体式结构，底座与上盖通过两侧的螺栓副实现锁紧，中间的轴瓦安装腔可适配对应内径的轴瓦组件，轴瓦内侧预留的油槽可在运行过程中存储润滑脂，形成稳定的油膜降低摩擦损耗。底座两侧延伸出带安装孔的支脚，安装孔采用长圆孔设计，可在安装过程中微调轴承座的轴向位置，补偿底座加工或机架焊接带来的位置误差，降低现场安装的对位难度。设计过程中优先考虑了装配与维护的便利性，

　　当轴系需要检修更换轴瓦时，无需拆卸轴端的联轴器、链轮等传动部件，只需松开两侧锁紧螺栓取下上盖，即可直接更换轴瓦组件，大幅缩短设备停机维护的时间。轴承座的安装边界需要匹配对应机架的安装平面，底座底面采用全平面加工设计，保证与机架安装面的贴合度，避免运行过程中出现应力集中导致的底座开裂问题；两侧支脚的安装孔中心距、孔径尺寸需要与机架预留的安装孔位严格匹配，锁紧螺栓的规格需要根据轴系运行的最大径向载荷计算选型，保证足够的预紧力避免运行过程中出现松动。上盖顶部预留的注油孔可直通轴瓦油槽，无需拆解结构即可完成定期注油维护，适配多粉尘、少维护的工业现场工况。轴瓦安装腔的同轴度公差控制在IT7级以内，保证轴瓦安装后与旋转轴的同轴度，

　　避免出现偏磨导致的轴瓦过早失效；上下分体的结合面采用精加工止口定位，保证上盖与底座装配后的同轴度，避免锁紧后出现轴瓦错位的问题。整体结构采用等强度设计，底座与上盖的壁厚根据载荷分布做了差异化处理，载荷集中的轴瓦支撑区域适当加厚，非承载区域做了减重处理，在保证结构强度的前提下控制整体重量，降低材料成本与安装搬运的难度。
