避障避线巡检移动机电一体装置

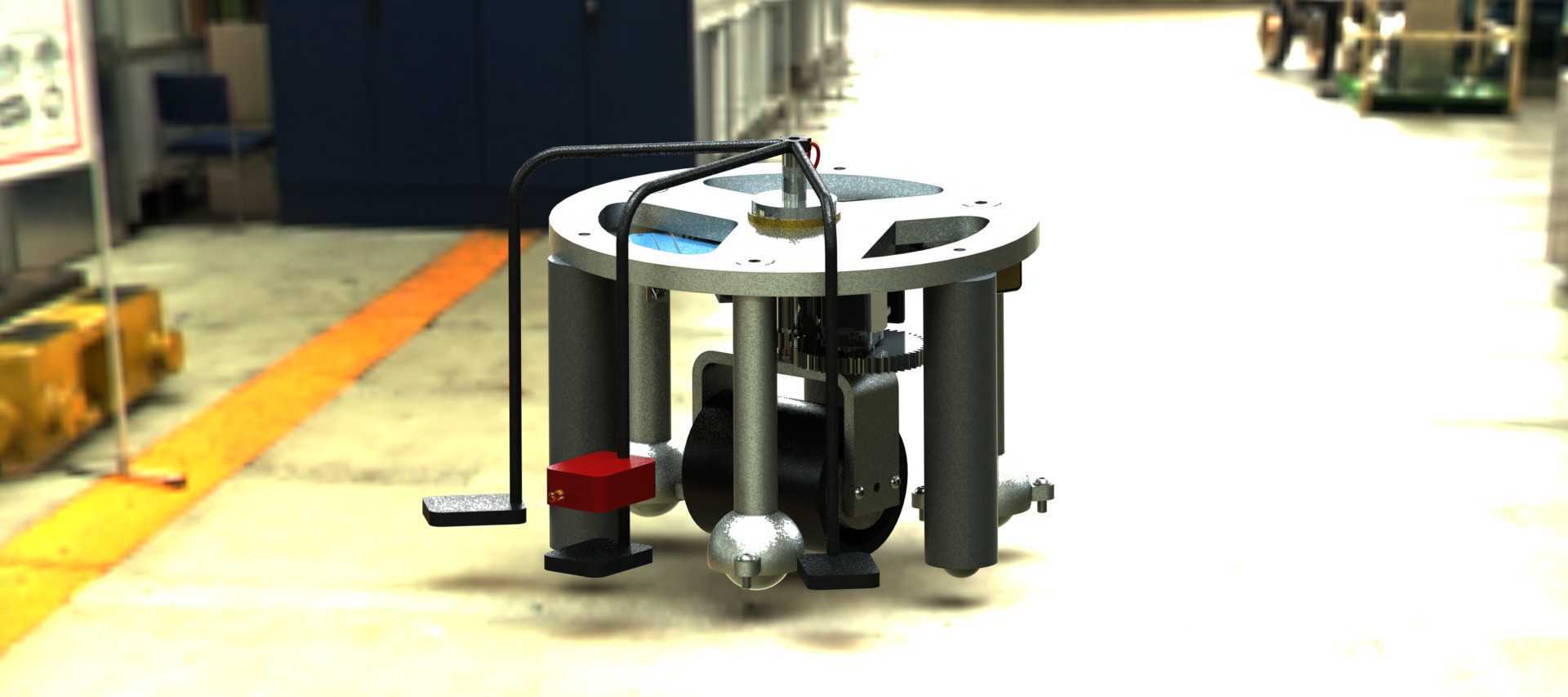

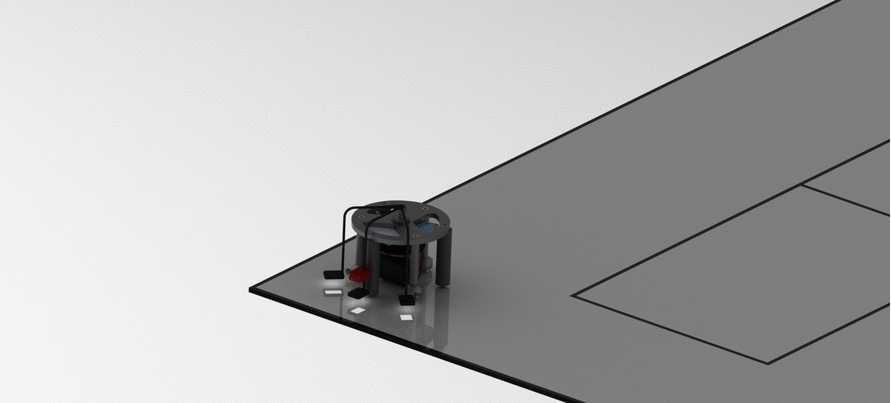

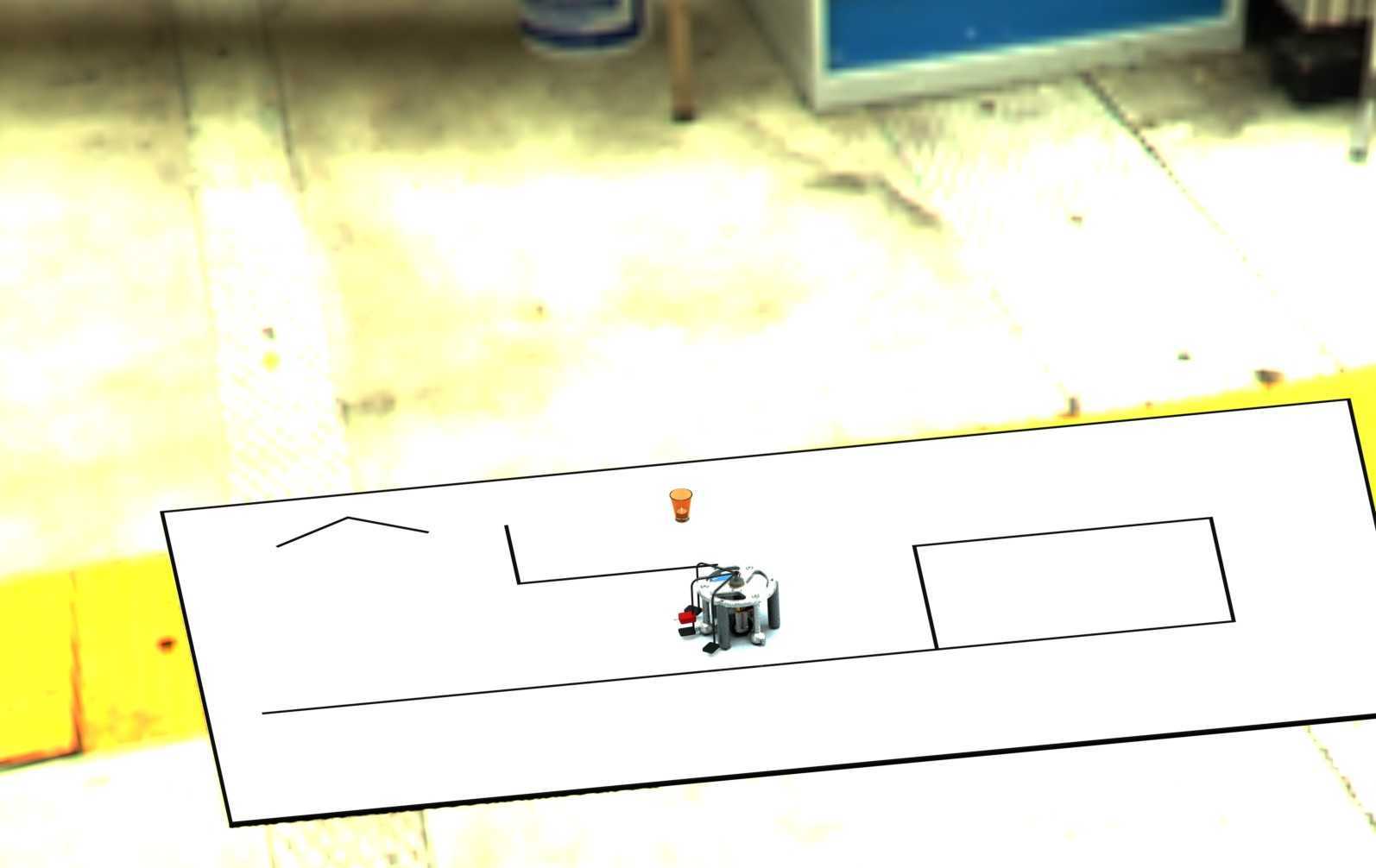

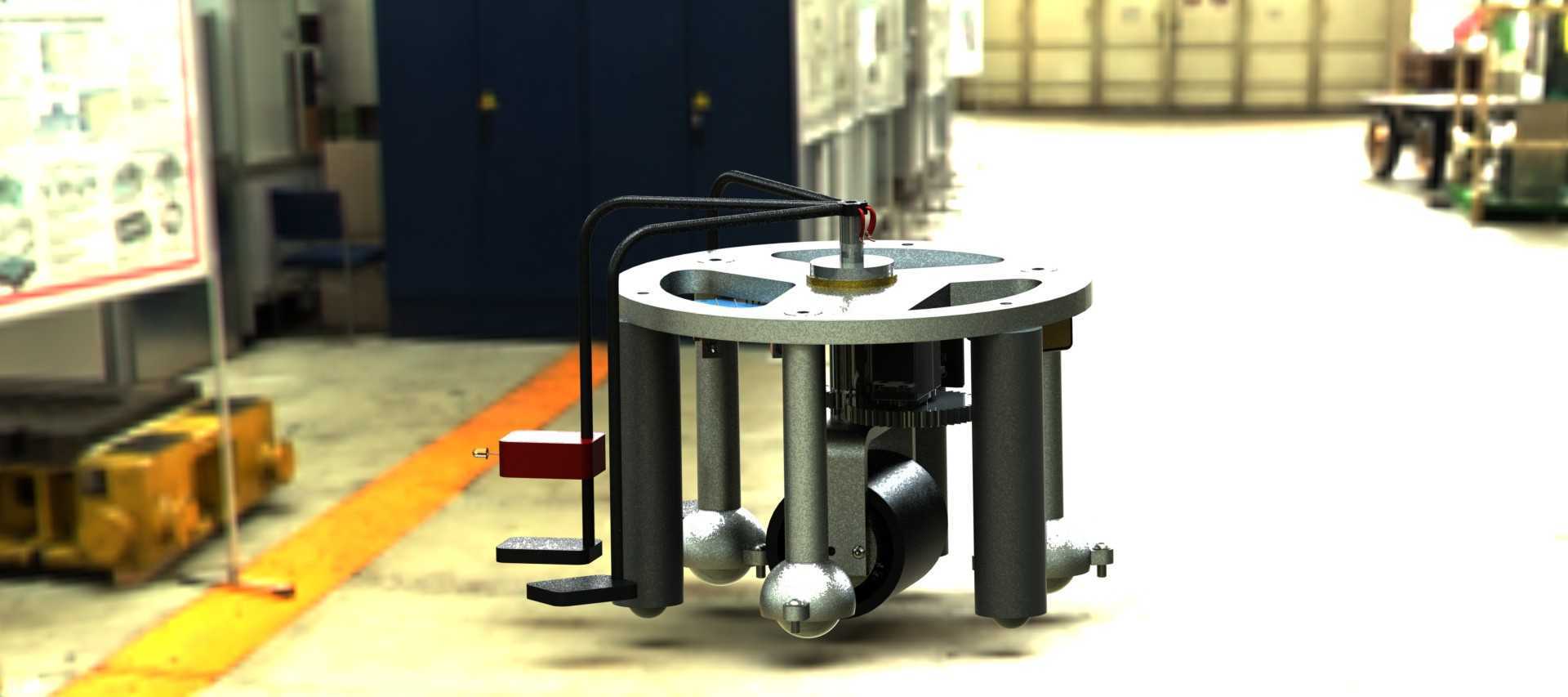

　　该装置主要面向室内巡检、实验教学演示场景设计，可在铺设引导标识的平面路径上自主行进，同时完成路径上黑线、明火类异常目标的识别与规避动作，替代人工完成固定路线的常态化巡查任务，降低人员在存在明火隐患区域的作业频次。整套装置的行走轮组采用中心轮内置驱动的布局形式，直流驱动电机集成在中心轮内部，省去了外置传动链的冗余结构，轮组外侧设置三个均匀分布的支撑触脚，触脚底部采用低摩擦系数的耐磨材质，既保证静止状态下的放置稳定性，行进过程中也不会产生过大的滑动阻力，整套行走机构的外轮廓直径控制在120mm范围内，整体高度不超过80mm，可在最小150mm宽度的平面通道内完成转向动作，安装时仅需保证放置平面的平面度误差不超过2mm/m即可正常运行，

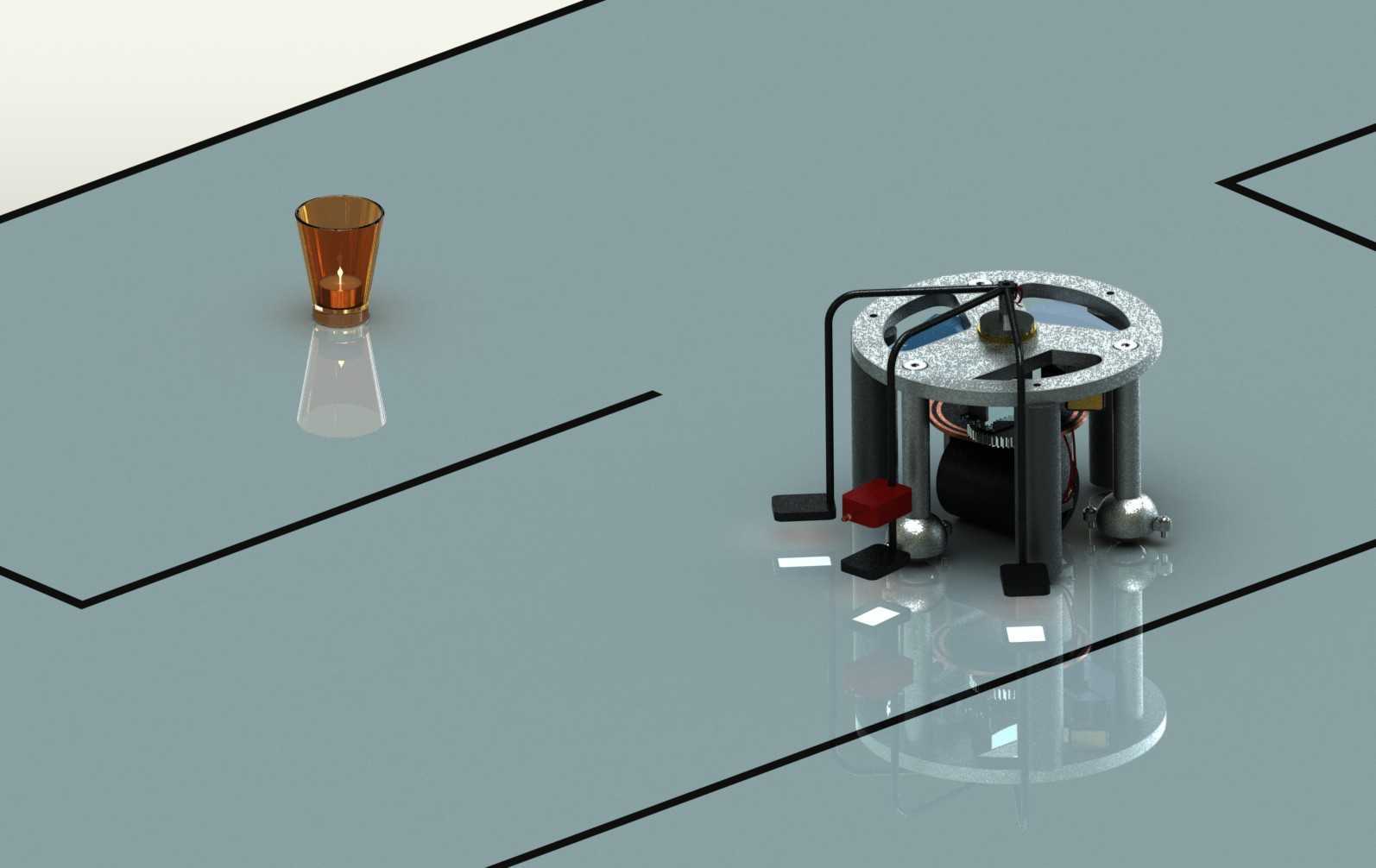

　　无需额外铺设专用轨道。装置的动作执行采用活塞式升降切换结构，当路径上的检测模块识别到黑线或者明火信号时，控制回路触发继电器动作，将供电回路从常规行进的直流电机切换至转向用伺服电机，同时驱动线圈带动活塞结构抬升，使中心轮脱离与接触面的贴合状态，此时伺服电机驱动轮组完成向左或向右的定角度转动，待转动至检测模块不再捕捉到异常信号的角度后，继电器再次切换供电回路，活塞结构回落带动中心轮重新压紧接触面，直流电机恢复动力输出，驱动装置继续沿正常路径向前行进，整套切换动作的响应时长控制在0.3s以内，可在行进速度不超过0.2m/s的状态下完成规避动作，不会出现冲出路径或者侧翻的问题。电气控制部分采用模块化布局，

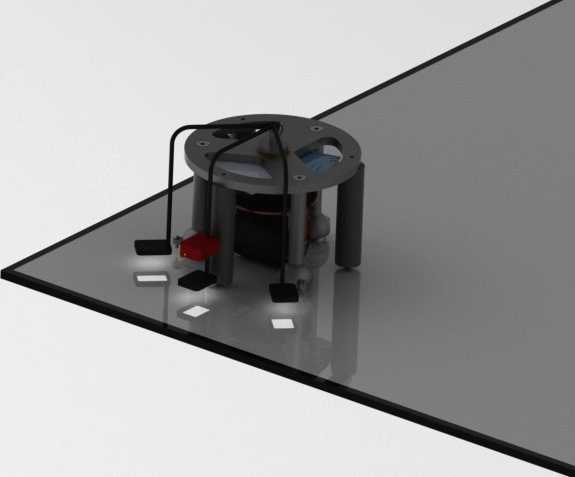

　　检测传感器均匀分布在装置底部靠近外缘的位置，分别对应正前方、左前、右前三个检测方向，可覆盖装置行进方向上120度范围内的检测区域，传感器的检测高度距离接触面5mm，既可以准确识别平面上的黑色引导线与异常色块，也可以捕捉到接触面上方高度不超过30mm的明火红外信号，控制板与继电器模块固定在装置上部的安装支架上，支架采用镂空设计，既减轻整体重量，也为电气元件预留足够的散热空间，接线端全部采用快插式端子，后期更换传感器或者调整检测角度时无需重新焊接线路，维护效率更高。装置的外壳支撑结构采用轻质硬质材料制作，上部的圆形安装板预留了通用安装孔位，可根据实际使用需求加装小型摄像头、气体检测模块等拓展组件，

　　拓展组件的总载重不超过200g即可保证行走动作的稳定性，不会出现重心偏移导致的行进歪斜问题。整套机构的动力传输路径经过优化，常规行进状态下动力直接从内置直流电机传递到中心轮，传动效率可达85%以上，转向状态下的升降与转动动作采用同轴联动设计，无需额外设置独立的升降驱动源，减少了零部件数量，整体故障率更低，适合长时间连续运行的巡检场景使用。在实验教学场景中，该装置可作为机电一体化控制、传感器应用、传动结构设计的演示载体，学员可通过调整传感器检测阈值、更换不同阻尼的触脚垫材、调整活塞升降行程等方式，验证不同参数对装置行进稳定性、规避动作响应速度的影响，直观理解机、电、传感模块协同工作的逻辑。在实际巡检应用中，可将多台该装置部署在仓储区域、电气设备间的固定巡检路线上，24小时循环行进检测线路上的明火隐患、线路脱落形成的黑线标识，及时触发预警信号，弥补固定位置监控摄像头存在检测盲区的不足。
