压合式注塑浇注成型模具结构

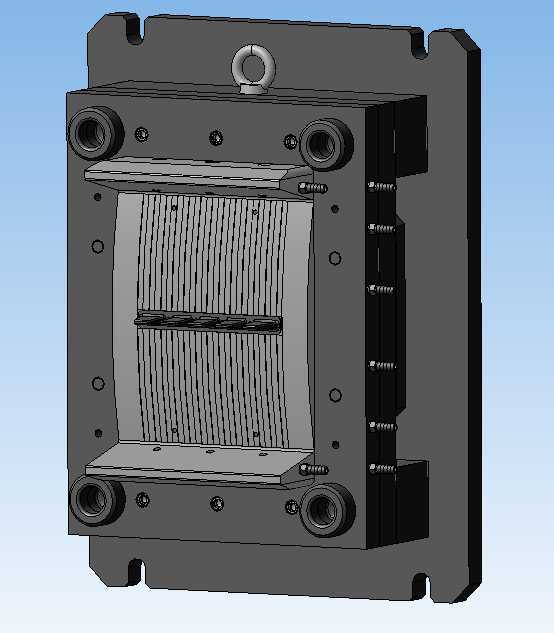

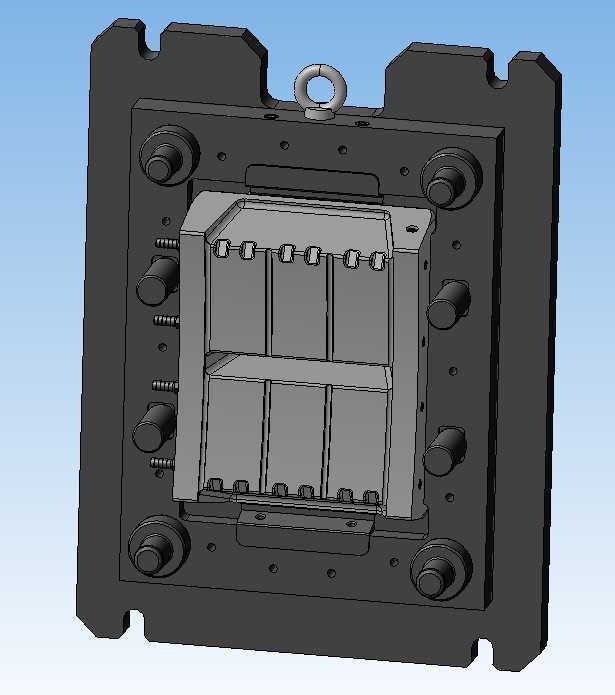

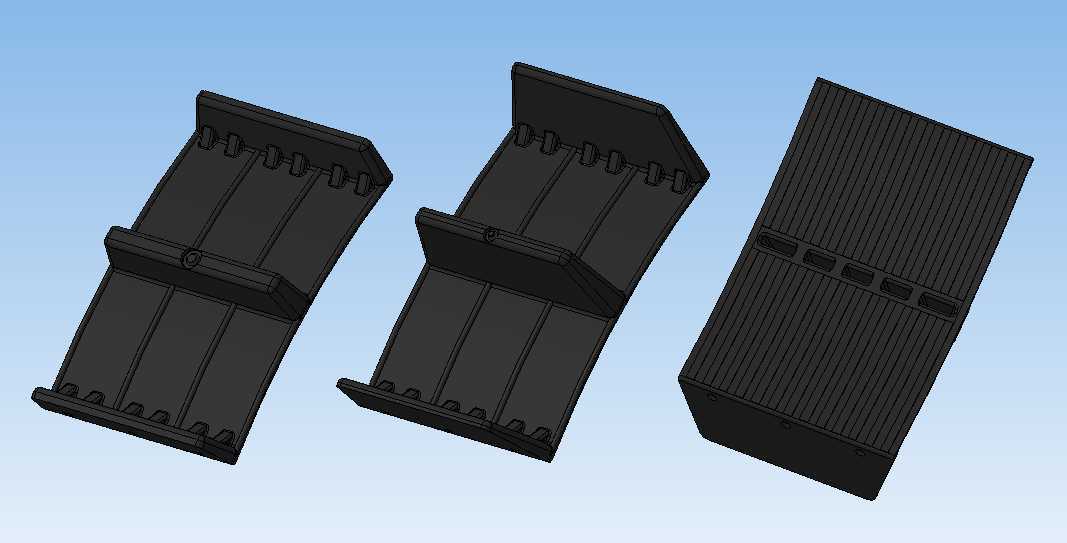

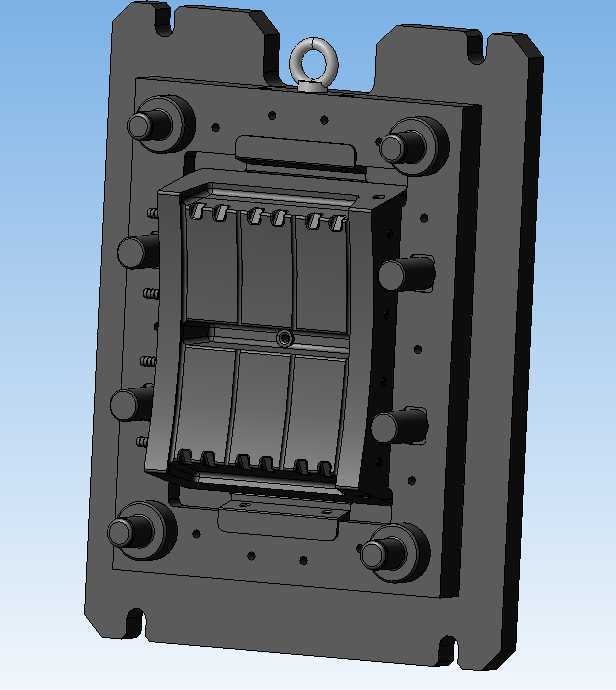

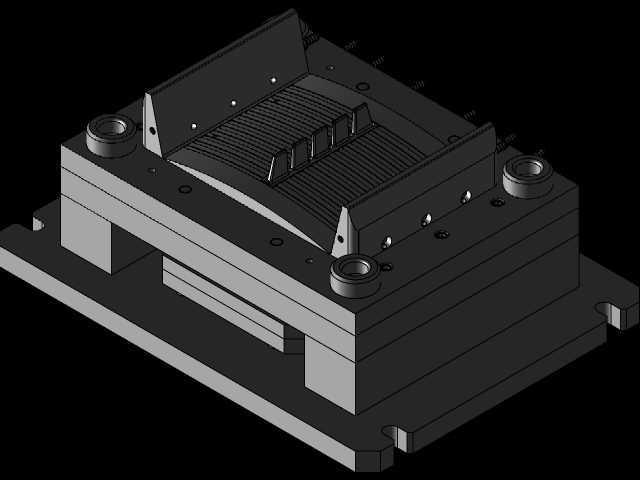

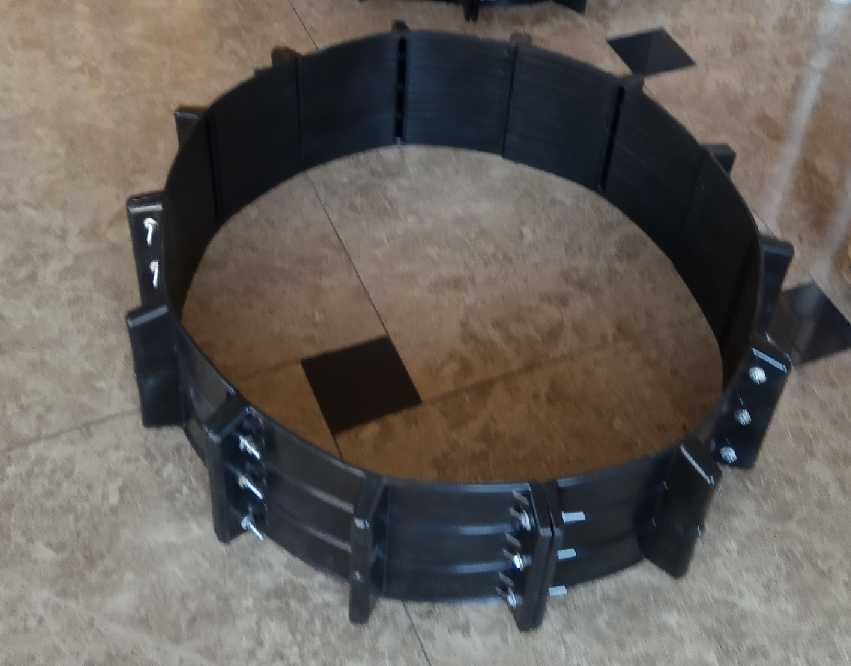

　　这套压合式浇注成型结构，主要面向小批量热固性材料浇注、低压注胶成型的生产场景，在小型橡塑零部件、复合材料预制件的试制与小批量生产环节应用较多，尤其适配带竖向加强筋结构的板类、块类零件成型，能有效规避常规开式浇注易出现的飞边过厚、成型密度不均的问题。从结构功能来看，整套结构分为开合式模腔侧组与定模底座两个核心部分，两个对称的开合模瓣通过端部的铰接位实现翻转开合，合模时模瓣侧边的定位凸台与凹槽完全嵌合，保证合模后模腔的轮廓度偏差控制在0.1mm以内，避免注料过程中出现料液溢漏的情况。模瓣内侧的竖向凸筋结构，直接在成型件表面成型出等距排布的加强槽，无需后续二次机加工开槽，减少零件成型后的工序流转。定模底座部分为整体式框型结构，

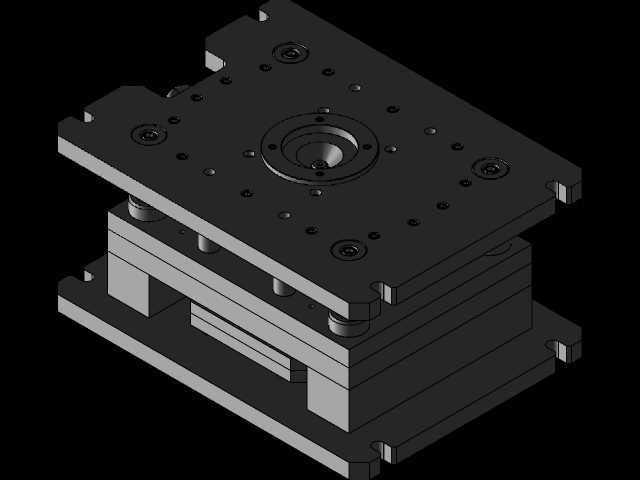

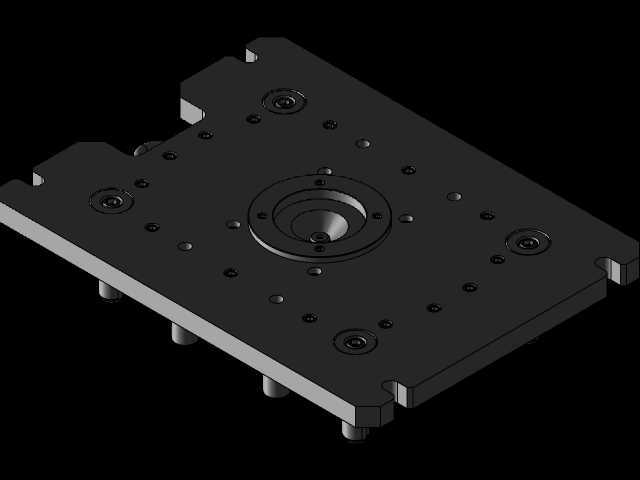

　　内壁的竖向肋条既作为成型件外表面的成型面，同时也承担模腔的结构加强作用，在注料保压过程中能承受0.3-0.5MPa的料液压力，不会出现模腔鼓胀变形的问题。设计过程中优先考虑了操作的便捷性，开合模瓣的翻转角度设置为110度，开模后成型件可以直接从模腔中垂直取出，不需要额外的撬模槽或者顶出机构，适合手工操作的小批量生产场景，降低了模具的制造成本与维护难度。模瓣与底座的配合面做了0.05mm的间隙配合，既保证合模时的定位精度，也避免长期使用后配合面磨损出现卡滞的问题。安装边界方面，整套模具的底座底部为平整安装面，可以直接固定在通用工作台上，不需要额外制作专用安装底座，底座的四个角预留了M8的螺栓固定孔，适配常规工作台的T型槽间距，

　　安装时只需要拧紧四个固定螺栓即可完成定位，不需要复杂的调平工序。模瓣的铰接轴采用标准直径10mm的圆柱销，磨损后可以直接更换标准件，不需要定制非标配件，降低了后期的维护成本。在实际使用过程中，注料前只需要在模腔内壁均匀喷涂脱模剂，将两个模瓣翻转合模到位后，即可从顶部的注料口注入调配好的浇注料，待材料固化完成后，翻开两个模瓣就能直接取出成型件，整个操作流程单人即可完成，单批次的成型循环时间比常规分体式模具缩短30%左右。模腔内部的加强筋结构做了1度的脱模斜度，避免固化后的零件与模腔内壁出现粘黏，同时筋条的根部做了R1的圆角过渡，减少注料时的应力集中，也避免成型件的筋位根部出现缺料、气泡的缺陷。整套结构的壁厚设置经过受力校核，

　　模瓣的主体壁厚为8mm，在保压压力下的最大变形量不超过0.08mm，完全满足成型件的尺寸精度要求，同时不会因为壁厚过大造成模具整体重量过高，单人即可完成搬移与开合操作。针对浇注过程中容易出现的排气问题，模瓣合模后的顶部配合面预留了0.02mm的排气间隙，料液填充过程中模腔内的空气可以顺着间隙排出，不需要额外开设排气槽，也不会因为排气间隙过大造成料液溢出形成难以清理的飞边。在适配不同材料的浇注场景时，这套结构可以根据材料的固化温度调整材质，常规常温固化的复合材料可以采用硬质铝合金加工，降低模具整体重量，若需要适配加热固化的场景，可以更换为45号钢材质，满足120度以内的加热固化使用需求，不需要改动整体结构尺寸。
