多腔式金属汤匙冲压成型模具结构

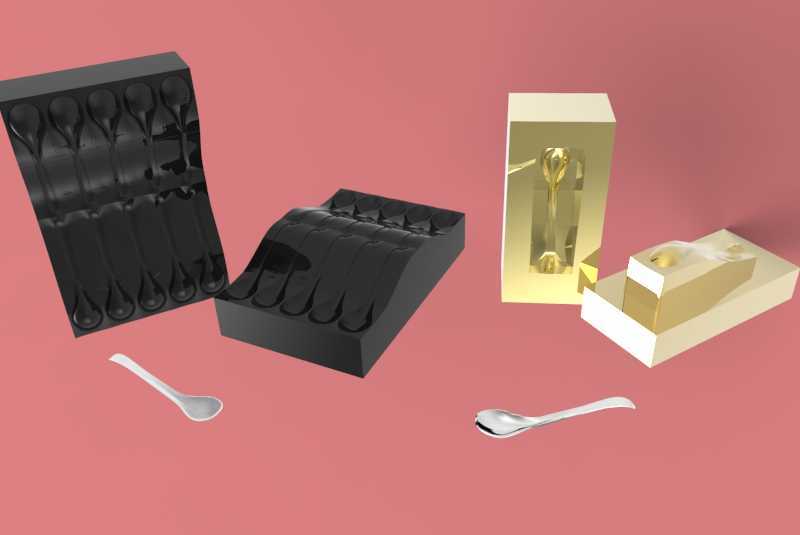

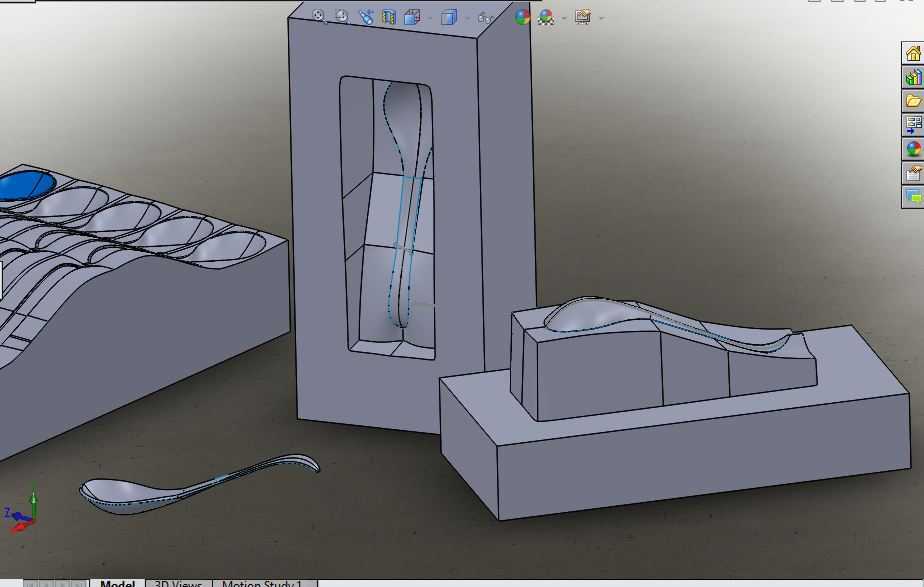

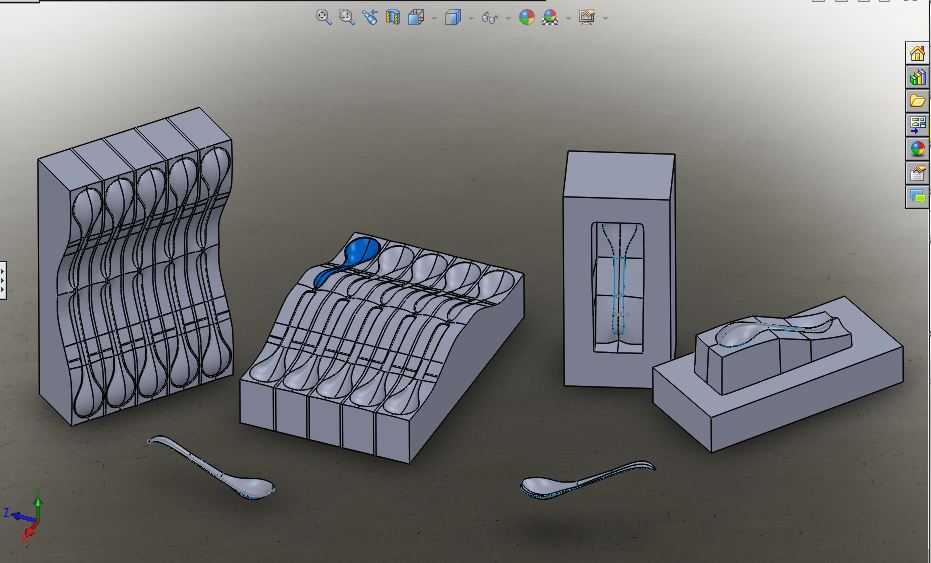

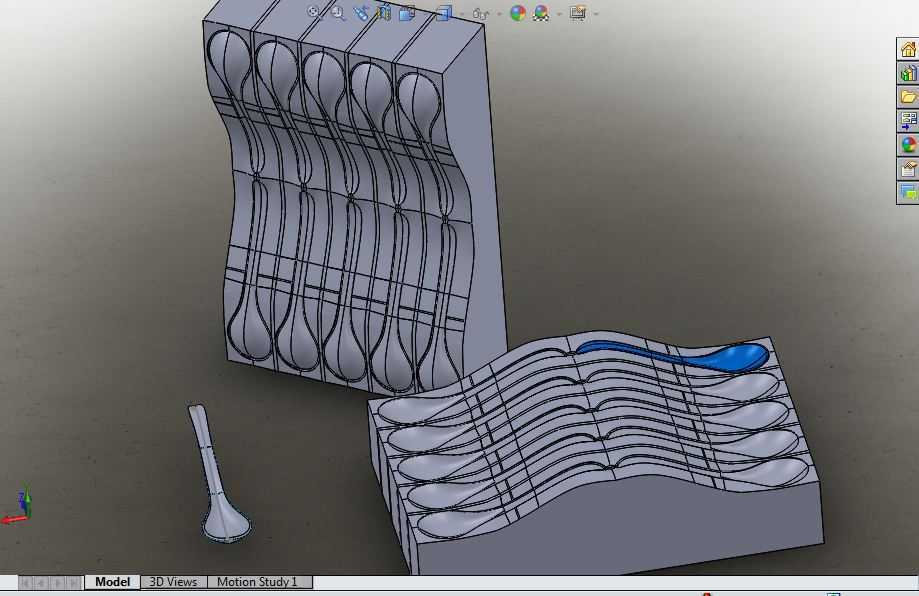

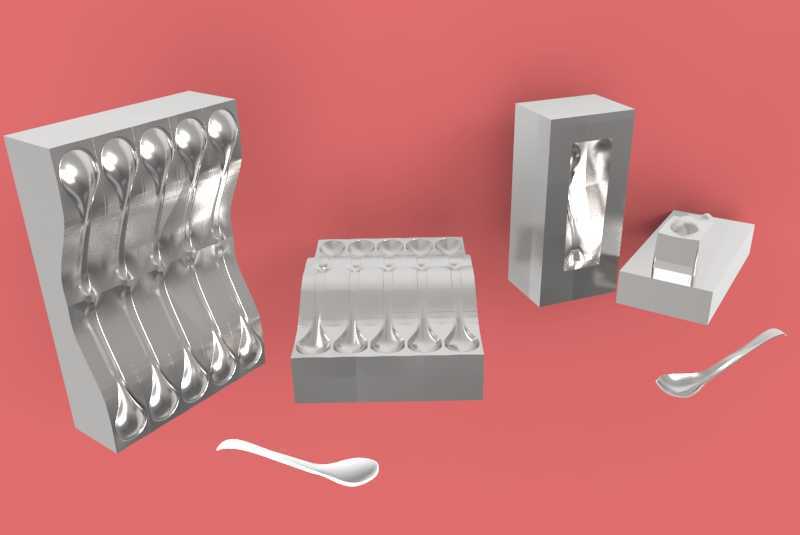

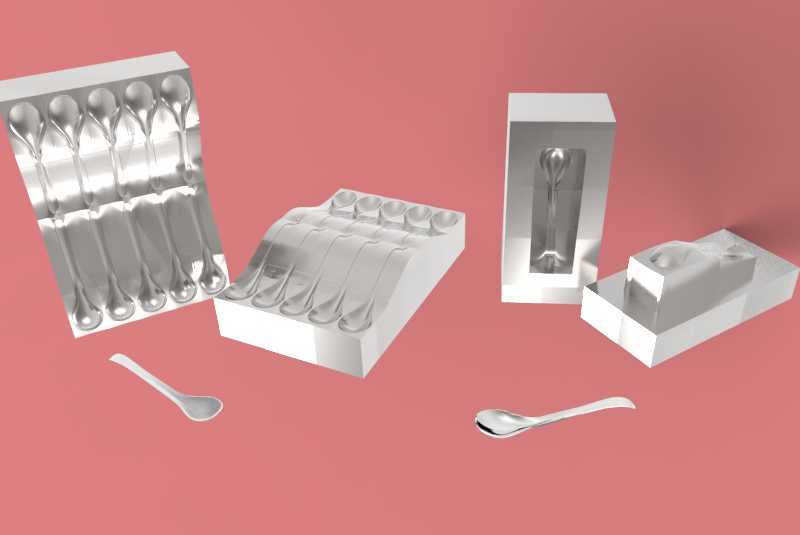

　　这套模具针对日常餐饮场景使用的金属汤匙批量成型需求设计，适配卧式冷冲压设备的安装接口，上下模合模导向采用双侧导柱结构，合模过程中可自动校正型腔对位偏差，避免冲压过程中出现错模导致的产品壁厚不均、边缘飞边超差问题。模具采用一出六的多腔排布设计，单次冲压行程即可完成六支汤匙的整体成型，相比单腔模具生产效率提升五倍以上，型腔排布沿送料方向等距分布，适配条料自动送料机构的步距参数，可接入自动化冲压生产线实现连续无人化生产。从结构细节来看，上模型腔对应汤匙的正面轮廓，下模设置匹配的成型凹槽，刃口位置预留0.1mm的冲裁间隙，适配0.8-1.2mm厚度的304不锈钢或食品级铝合金板材冲压，成型后的汤匙无需额外打磨边缘即可直接进入抛光工序。

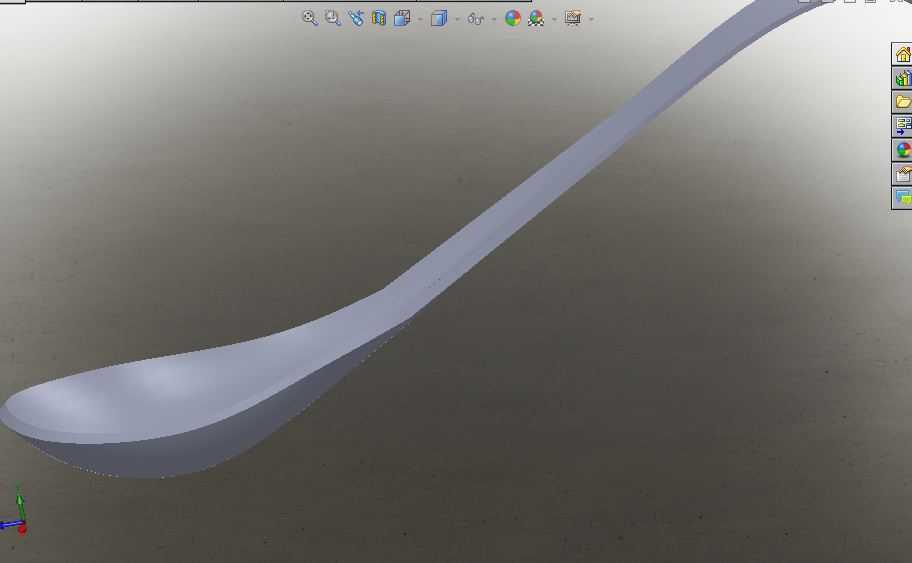

　　模具的安装边界尺寸适配常规160吨开式压力机的工作台面，上模柄采用标准直径50mm的圆柱结构，可直接卡入设备滑块的模柄孔完成快速装夹，下模设置四个对称的U型安装槽，可通过T型螺栓与工作台T型槽锁紧固定，装夹过程无需额外制作转接板。设计过程中针对汤匙勺头的圆弧曲面做了脱模斜度优化，勺头深度较深的位置设置1.5度的脱模斜度，避免开模时产品粘附在上模型腔，同时下模对应勺柄位置设置顶料销，开模行程到达设定位置时顶料销自动弹出，将成型后的工件从下模型腔顶出，方便机械手取料或人工取件。模具的流道与排气结构做了针对性优化，冲压过程中型腔内的空气可通过分型面的微型排气槽快速排出，避免成型后的勺面出现凹痕、气蚀等表面缺陷，

　　保证汤匙表面光洁度满足后续电镀或抛光的工艺要求。在实际生产场景中，这套模具可适配餐具制造企业的批量生产需求，更换不同规格的型腔镶块即可生产不同尺寸、不同轮廓的汤匙产品，模架采用标准模架通用结构，仅需更换型腔镶块即可快速切换产品型号，降低多品类生产的模具投入成本。模具的成型刃口采用镶件式设计，刃口磨损后仅需更换对应位置的刃口镶件即可恢复模具精度，无需整体报废模架，大幅降低模具的后期维护成本，日常生产过程中仅需定期对导柱、导套位置加注润滑脂，即可保证长期运行的对位精度。
