砂型铸造工艺配套用成型配合板结构

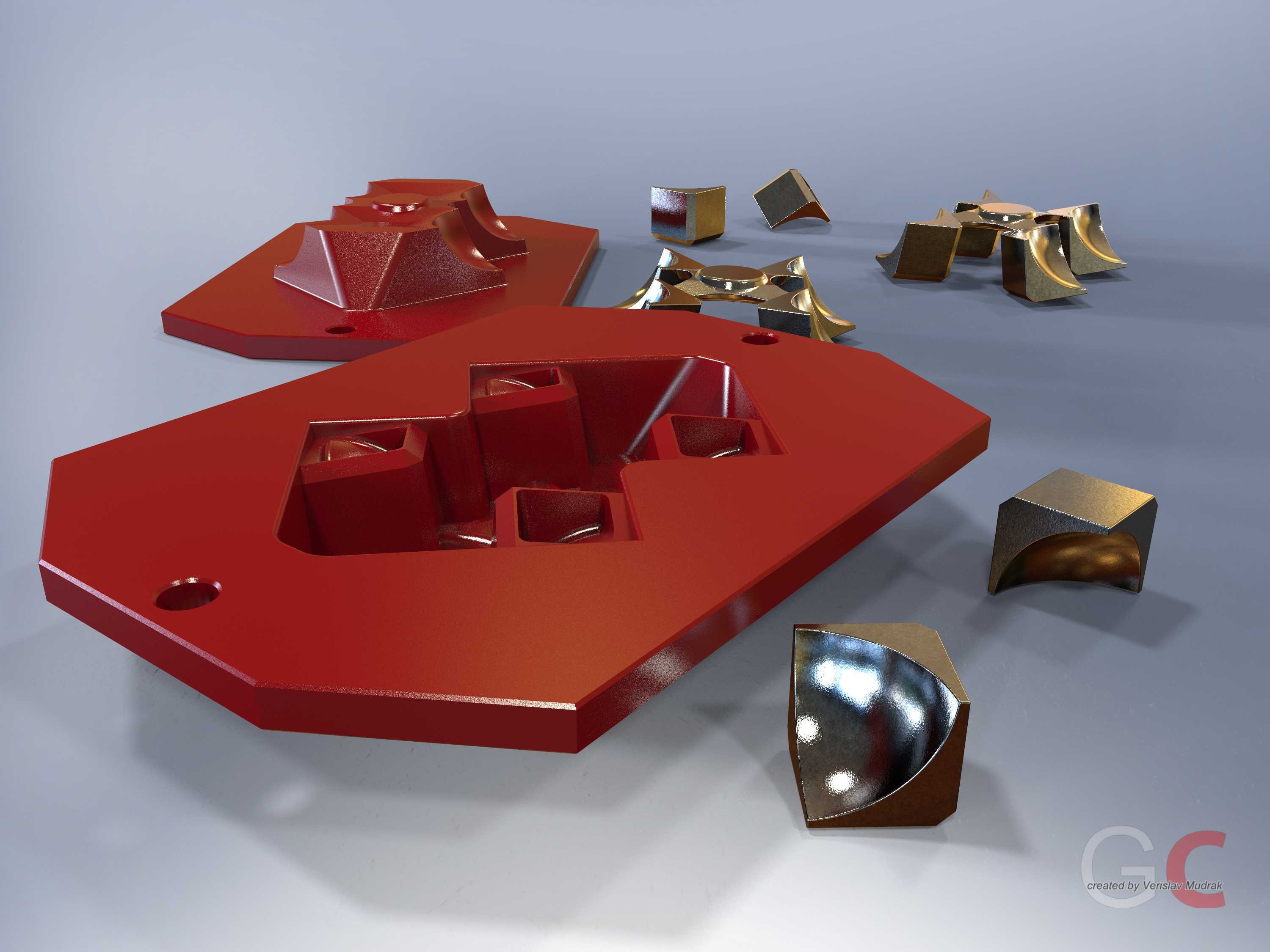

　　在砂型铸造的批量生产场景中，配合板是衔接造型工位与合箱工位的核心工装部件，直接决定砂型分型面的贴合精度，进而影响最终铸件的尺寸公差与飞边残留量。这类工装通常布置在造型线的分型对接工位，承担上下砂箱的定位基准承载、分型面密封贴合、砂型错位校正的多重作用，区别于通用造型平板，其工作面并非完全平整结构，而是根据对应铸件的分型轮廓做了适配性的凹凸避让设计，避免合箱过程中挤压砂型边缘造成掉砂、塌箱缺陷。从结构设计逻辑来看，该配合板的主体承载面采用加厚铸铁基材加工，整体平面度控制在0.1mm/m范围内，保证长期承受砂箱重压时不会出现翘曲变形；板体上的定位销孔位置与对应砂箱的定位套完全匹配，销孔配合公差选用H7/g6间隙配合，

　　既保证合箱时的导向顺畅，又能将上下砂型的错位量控制在0.05mm以内，满足中小型精密铸件的造型精度要求。板体边缘设置的阶梯式避让结构，是针对配套砂箱的凸缘结构专门设计的，合箱时砂箱凸缘可以完全嵌入避让槽内，避免分型面之间出现夹砂间隙，从根源上减少铸件跑火、飞边过厚的问题。在实际生产应用中，这类配合板需要适配不同规格的砂箱与铸件造型工艺，因此板体上预留了多组可调节的定位安装孔位，无需重新加工基板即可快速切换对应铸件的定位组件，大幅缩短多品种小批量铸造生产的工装换型时间。工作面的非接触区域做了网格状减重槽设计，在不降低整体结构刚性的前提下减少了板材用料，同时减重槽可以积存少量分型粉，合箱过程中减少砂型与板体的粘附力，

　　起模时不会带起砂型表层的型砂，降低砂型修补的工作量。从安装边界来看，该配合板的底部设置有与造型线工作台匹配的T型槽安装接口，安装时可以通过T型螺栓快速固定在造型工位的工作台上，板体的整体外形尺寸比配套砂箱的外轮廓单边大出80mm，预留出足够的操作空间供工人清理分型面残留的散砂、放置密封泥条。板体上的凸起成型部位做了1:50的拔模斜度处理，表面粗糙度达到Ra1.6，与砂型接触时不会刮蹭砂型表面，保证分型面的完整度。针对铸造车间多粉尘、易锈蚀的工况环境，配合板的非工作面做了喷丸防锈处理，工作面则经过高频淬火处理，表面硬度达到HRC45以上，长期受砂箱摩擦也不会出现明显的磨损凹痕，使用寿命比普通未处理的平板提升3倍以上。在造型工序作业时，

　　工人首先将下砂箱吊运至配合板的定位区域，通过定位销完成砂箱的精准定位，完成填砂、振实、刮平工序后翻转下砂箱，配合板的工作面可以完整托住砂型的分型面，避免砂型在翻转过程中出现开裂、脱落；随后完成上砂箱的造型工序，合箱时配合板的导向结构可以引导上下砂箱精准对位，无需人工反复调整错位量，单箱合箱时间可以缩短40%左右。对于带有复杂曲面分型的铸件，这类配合板的仿形工作面可以完美贴合砂型的分型轮廓，避免合箱压力不均匀造成的砂型局部压溃问题，尤其适配壳体类、支架类中小型铸件的批量生产场景。设计过程中还充分考虑了工装的维护便捷性，板体上的定位销、导向块均采用可拆卸的模块化设计，出现磨损时只需单独更换易损件，无需整体更换板体，大幅降低工装的长期维护成本。板体侧面设置有起吊孔，方便车间内的行车吊运转序，适配不同工位的工装调配需求。在浇注完成后的落砂环节，配合板不会与高温铸件直接接触，因此无需做耐高温防护处理，日常维护仅需定期清理工作面残留的型砂结块、检查定位销的磨损量即可，维护操作十分简便。
