FSAE赛车进气歧管结构设计

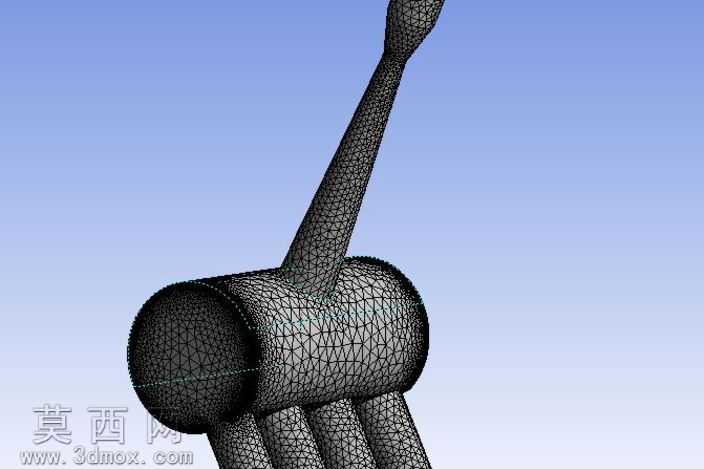

本作品为面向FSAE方程式赛车打造的进气系统核心部件三维建模成果，建模阶段围绕赛车发动机进气需求展开结构推演，首先确定稳压腔的容积参数与圆柱腔体形态，保证进气过程中气流压力的稳定性，避免多缸进气出现抢气、气压波动过大的问题。建模过程中对主进气道的上扬角度做了反复调整，结合赛车发动机舱的安装空间约束，将主进气道设计为渐变收窄的锥状形态，从稳压腔顶部延伸而出，内壁做顺滑过渡处理，减少气流进入腔体时的沿程阻力，降低进气紊流的产生概率。针对四缸发动机的进气分配需求，在稳压腔下方均匀排布四个独立进气支路，每个支路的管径、长度参数保持一致，保证各气缸获得等量的进气充量，支路与稳压腔的衔接位置做圆角过渡处理，避免气流在衔接处产生涡流损耗。模型完成基础实体建模后，通过网格划分工具生成了可视化的有限元网格结构，网格单元大小均匀，覆盖整个进气系统的内外表面，可直接用于后续的流体仿真分析，验证不同转速下的进气效率、压力损失等核心参数。材质设定上参考赛车常用的碳纤维复合材料属性，为模型赋予轻量化、高强度的材质特性，匹配赛车部件的减重需求。整个设计过程严格遵循FSAE赛事的规则要求，兼顾进气效率、安装适配性与结构强度，所有曲面均做连续性检查，不存在破面、重叠面等建模问题，各部分结构的壁厚保持均匀，既满足3D打印快速成型的工艺要求，也适配碳纤维铺层制作的加工需求，可直接用于后续的仿真验证与实物加工环节，为赛车发动机的动力输出提升提供可靠的进气系统支撑。
