卧式手动快速夹钳工装夹具三维模型

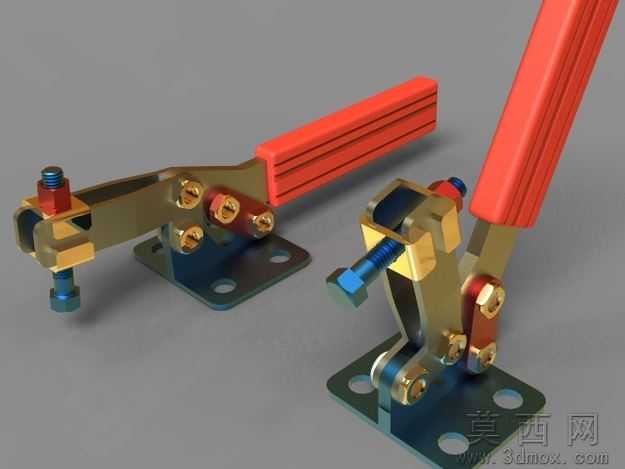

本模型为工业生产场景常用的卧式手动快速夹钳，建模阶段以实际量产的快速夹具实物为测绘基准，先通过卡尺测量底座安装孔位、手柄长度、压头行程、连杆铰接点间距等核心尺寸，在SolidWorks中先绘制底座的安装底板草图，通过拉伸、切除特征完成带安装孔的底座基体建模，再依次绘制铰接支架、驱动手柄、连杆传动件、压头调节螺杆、锁紧螺栓等单个零件，每个零件的倒角、螺纹孔、铰接轴孔等细节都按照实际加工精度还原，完成零件建模后通过装配体环境添加同轴、重合、铰接等配合关系，完整还原夹具的活动行程，确保手柄扳动时连杆机构可以顺畅完成锁止与释放动作，不存在干涉卡顿问题。参数设计上充分考虑实际工装使用需求，压头部分设计了可调节的螺栓结构，可通过旋转螺栓调整压合高度，适配不同厚度的工件装夹需求，底座的四个安装孔采用标准沉孔设计，可直接通过螺栓固定在工装台面上，手柄部分做了防滑纹理设计，增大操作时的摩擦力，铰接位置的轴孔配合公差按照IT7级精度设计，既保证转动灵活又不会出现松旷问题，整体锁止状态下的夹持力可满足普通工件装夹的压紧需求，不会出现松脱情况。渲染材质阶段根据实物的材质属性分别赋予对应材质，金属结构件采用发黑钢材质，还原工业夹具的金属质感，压头调节螺栓采用镀锌钢材质，手柄部分采用红色防滑橡胶材质，底座安装面做了轻微的磨砂质感处理，渲染时添加了合适的环境光与阴影效果，清晰展现夹具的结构细节与各部件的装配关系，最终渲染效果与实物外观高度一致。结构原理上采用经典的肘节夹紧机构，通过多组连杆的铰接传动，当手柄扳动到锁止位置时，连杆机构会越过死点位置形成机械自锁，此时即使压头受到工件的反作用力也不会自行松脱，仅需反向扳动手柄即可快速释放，相比传统的螺栓压紧方式，装夹效率可提升数倍，操作省力且夹紧力稳定。软件兼容方面，模型提供SolidWorks2008版本源文件，同时附带STL通用格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可直接导入切片软件用于3D打印验证，文件内还包含高清渲染效果图，方便使用者快速了解模型外观。研发教学应用上，该模型可作为工装夹具设计的教学案例，帮助机械专业学生理解肘节夹紧机构的工作原理与连杆自锁的设计要点，也可作为机械设计人员研发工装夹具时的参考模型，直接修改尺寸参数即可适配不同的装夹场景，还可用于车间快速装夹工装的设计参考，帮助生产一线提升工件装夹效率，降低工装设计的时间成本。
