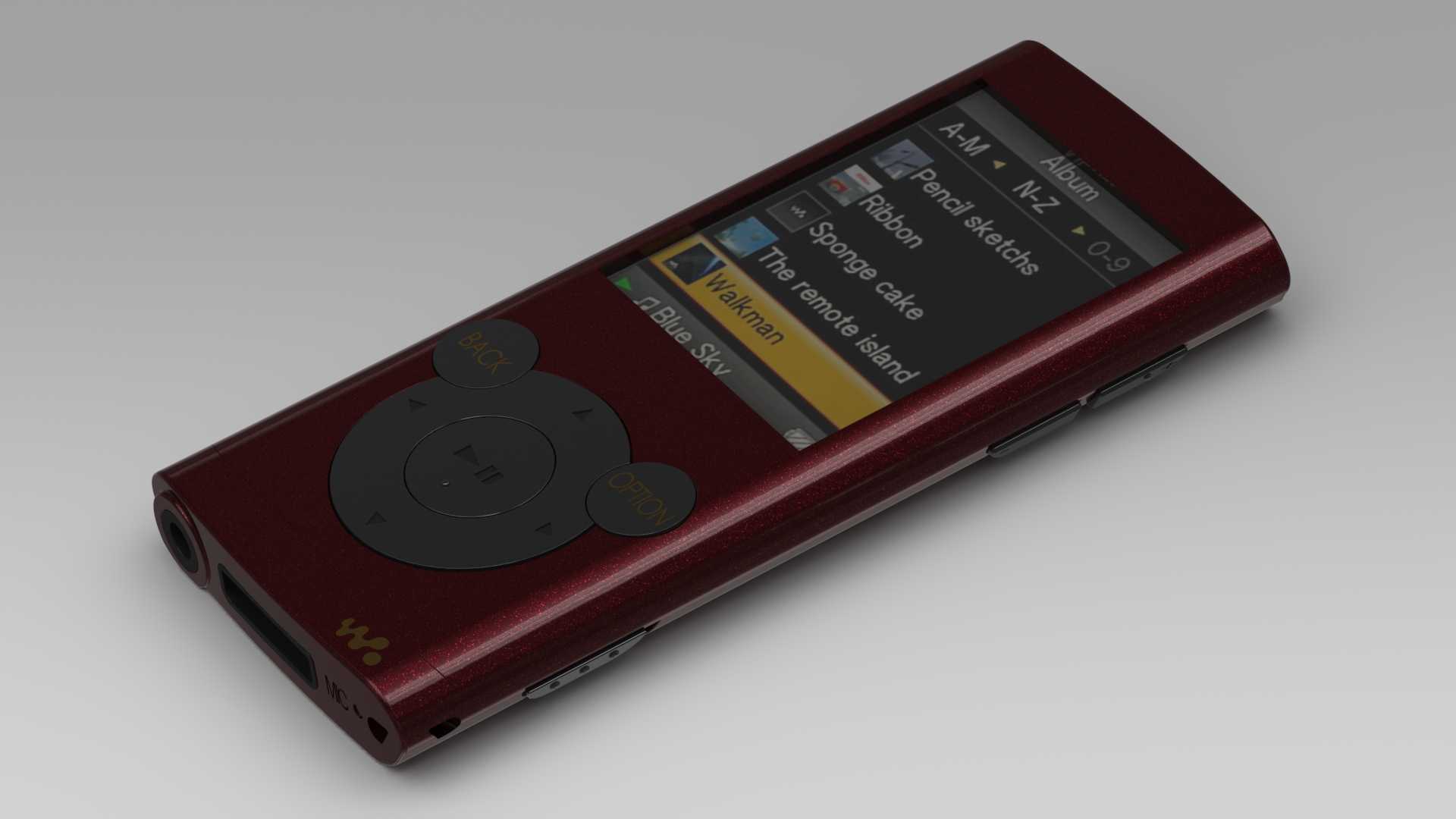

酒红色长条式便携随身音乐播放器

　　这款便携音乐播放器的三维结构设计，完全围绕随身便携影音场景的实际使用需求展开，在做结构排布之前，首先要明确这类手持设备的核心使用边界：日常通勤单手握持操作、运动时口袋携带不剐蹭、长时间握持无硌手感，所以整体外形采用了带大圆角过渡的长条式壳体，壳体边缘做了连续的弧面收边，没有尖锐的直角棱边，单手握持时掌心贴合的位置刚好对应壳体最宽的区域，拇指可以自然覆盖正面的操作按键区域，不需要刻意调整握持姿势就能完成所有播放操作。从结构分层来看，整个壳体分为前壳、后壳、屏幕模组、按键组件、接口模组、内部电路板固定位几个核心部分，前壳预留的屏幕安装槽采用阶梯式限位结构，屏幕装配时可以直接卡入槽位，周圈预留0.15mm的密封胶槽，

　　既可以固定屏幕防止日常使用中的松动，也能阻挡日常使用时的汗液、灰尘进入设备内部，避免电路短路。正面的操作区域采用圆形五向导航键搭配两侧功能键的布局，按键的凸起高度控制在1.2mm，按压行程设定为0.3mm，这个参数是经过多轮手持操作验证的，既不会因为凸起过高在口袋里被误触，也不会因为行程过短导致按压反馈模糊，按键下方的导电胶触点位置和电路板上的触发点一一对应，装配时不需要额外调整对位，能有效提升产线装配效率。侧面的功能按键和接口位置也做了人机工程层面的优化，侧边的锁定键、音量调节键都布置在单手握持时食指可以自然触碰的位置，不需要换手就能完成音量调整、播放锁定的操作；底部的3.5mm音频接口、数据传输接口都做了加强筋固定结构，

　　因为这类接口是日常插拔频率最高的部件，接口周围的壳体壁厚比常规区域加厚0.8mm，同时在接口和电路板之间预留了缓冲间隙，避免插拔时的外力直接传导到电路板上造成焊盘脱落。内部的结构排布充分利用了长条壳体的内部空间，电池仓布置在按键区域的下方，靠近设备重心位置，装上电池之后整个设备的重心刚好在握持区域的中心，拿在手里不会出现头重脚轻的下坠感；电路板固定位采用三个定位柱加螺丝孔的固定方式，定位柱的高度统一，装配时电路板可以直接卡在定位柱上，不需要反复调整位置，螺丝孔周围做了凸台加强，避免多次拆装螺丝造成柱体断裂。在做外观曲面建模的时候，壳体表面的曲面曲率做了连续过渡处理，酒红色的壳体表面采用类金属质感的表面处理效果，

　　建模时特意调整了曲面的反射角度，让光线照射在壳体上的时候能形成连续的反射光带，不会出现曲面断层导致的反射畸变；背面的品牌标识位置做了下沉0.2mm的凹槽，标识可以通过丝印或者金属贴片的方式固定在凹槽内，不会因为日常和口袋摩擦导致标识磨损脱落。考虑到这类设备日常可能出现的跌落场景，壳体的四个边角位置都做了内部加厚的缓冲结构，边角处的内部设置了十字形的加强筋，1.2米高度自由跌落的时候，加强筋可以分散冲击力，避免壳体开裂或者内部部件移位；屏幕区域比前壳表面低0.2mm，屏幕表面覆盖的透明保护面板和前壳表面齐平，跌落时屏幕不会直接接触碰撞面，降低屏幕碎裂的风险。另外在细节结构上，耳机孔内部做了防尘网的安装卡槽，数据接口位置预留了防尘塞的固定挂点，用户可以自行搭配防尘塞，减少灰尘进入接口的概率；按键和壳体之间的间隙控制在0.1mm，既保证按键按压时没有卡滞，也不会让灰尘从间隙进入设备内部。整个建模过程中，所有的配合间隙都按照消费类电子产品的通用装配公差设定，壳体之间的止口结构采用错位搭接的方式，装配后上下壳之间的缝隙均匀，不会出现段差过大的问题，完全可以直接用于后续的结构验证、手板制作以及开模参考。
