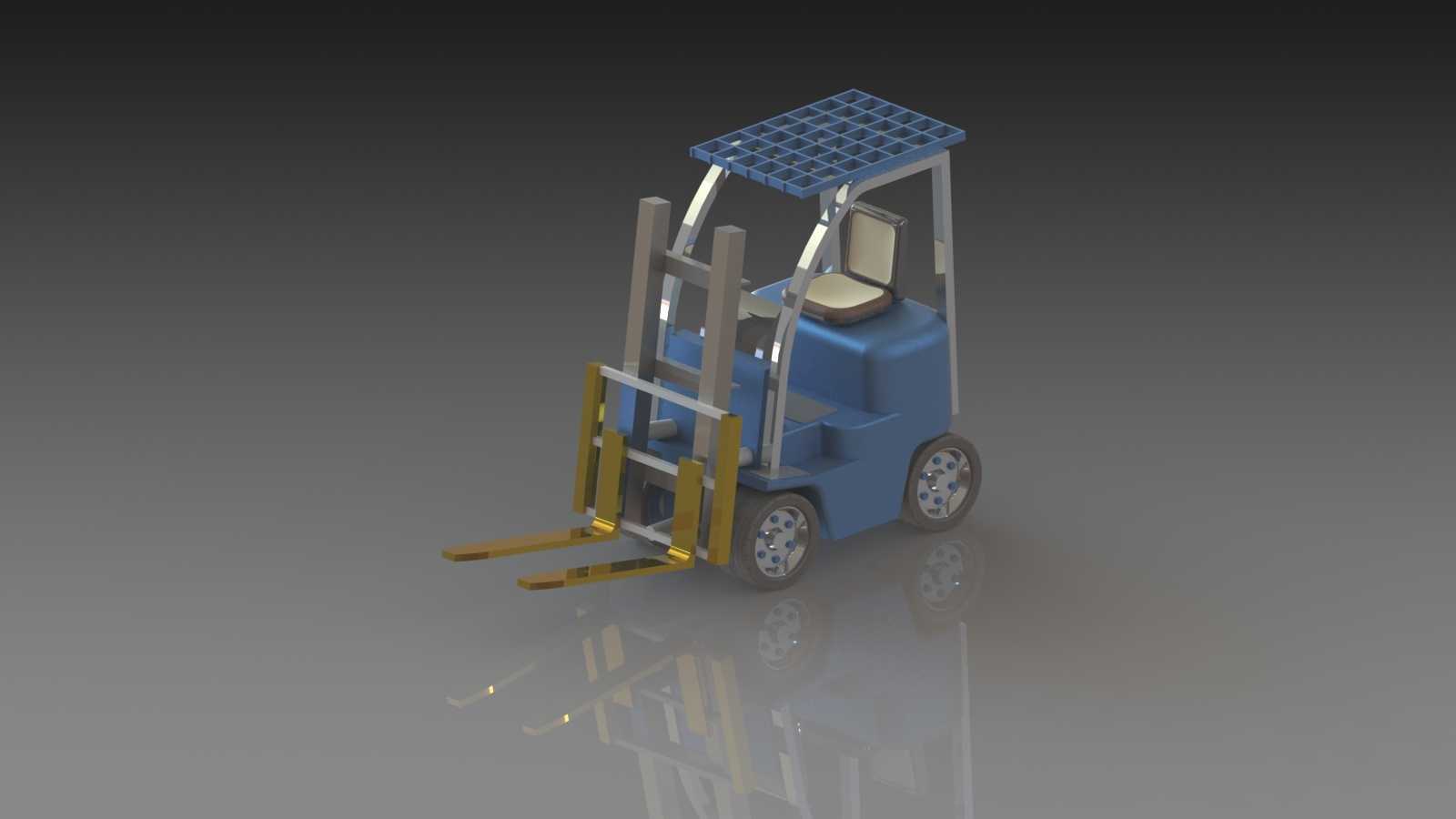

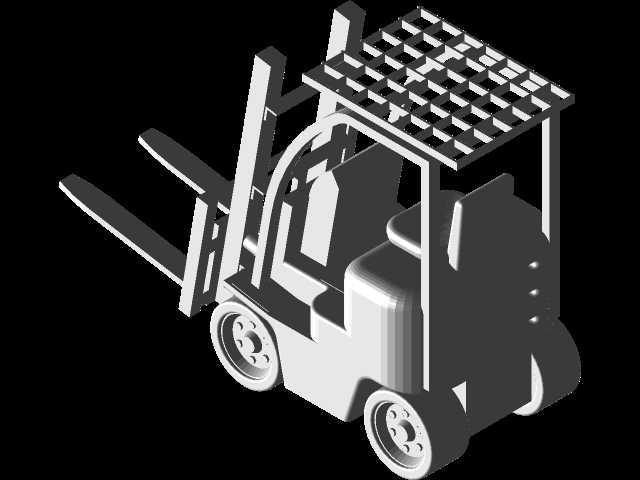

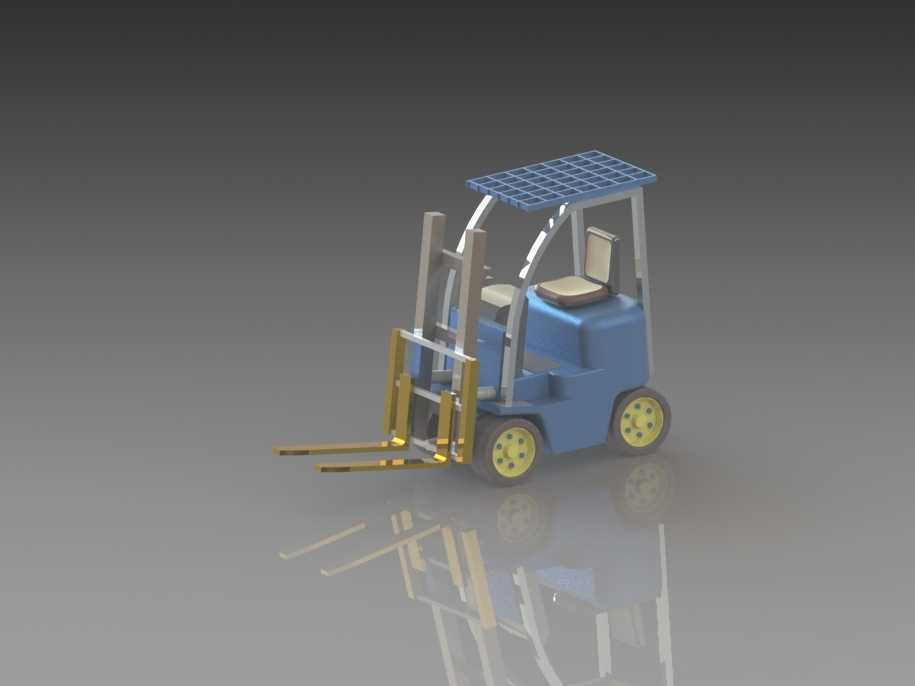

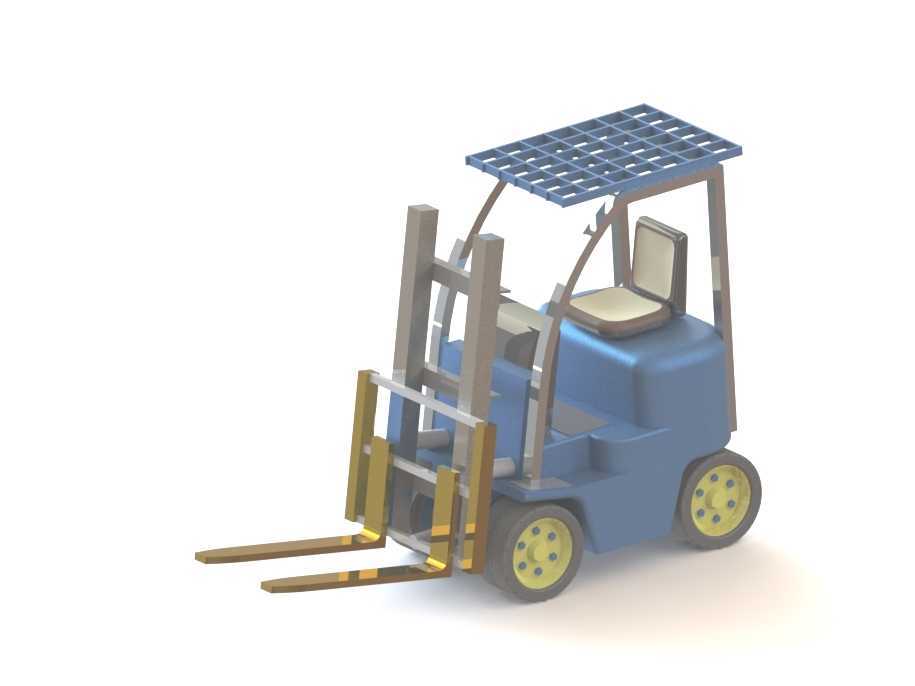

平衡重式内燃叉车整机结构三维设计

　　本次呈现的叉车三维结构，核心面向厂内仓储、生产车间、物流周转站点的短距离物料搬运与堆垛作业场景，这类设备是离散制造厂区、区域配送中心内部货物流转的核心载具，承担着从卸货月台到存储货架、从原料库区到生产线边的重载转运任务，适配1到6吨区间的常规托盘载荷作业需求，可覆盖绝大多数通用工业场景的平面转运与3米以内高度堆垛作业。从实际作业逻辑出发，该结构设计优先考虑了窄通道作业的通过性，整车最小转弯半径控制在同级别车型的常规区间，可适配1.8米宽度以上的标准仓储通道，在货架排布密集的平库区域作业时，无需额外预留过大的转向冗余空间，能有效提升仓储区域的空间利用率。门架部分采用两级伸缩的结构设计，起升过程中内门架沿外门架的滚轮导轨平稳滑动，

　　货叉架带侧移功能，作业时无需反复调整整车位置即可完成货叉与托盘插孔的对位，能大幅降低作业人员的操作强度，减少对位过程中的反复挪车耗时。设计过程中优先校核了载荷中心距下的整机稳定性，平衡重块的重量与安装位置经过反复迭代，确保在额定载荷起升到最大高度时，整车纵向倾翻力矩始终处于安全阈值内，同时转向桥采用横置油缸式转向结构，转向轮的偏转角度可达80度以上，配合小直径的转向盘操作行程，让整车在狭小区域内的转向操控足够灵活。整车的动力舱布置在车架后部，与平衡重块集成布局，既可以利用动力总成的重量辅助配平，也能缩短传动系统到驱动桥的动力传递路径，减少传动环节的功率损耗；驱动桥布置在车架前部，与前车架刚性连接，承担作业过程中的主要承载载荷，

　　驱动轮采用大花纹的工业实心轮胎，适配厂区内常见的硬化水泥、环氧地坪路面，即使路面存在少量铁屑、焊渣等杂物，也不会出现轮胎扎损漏气的问题，降低日常运维的频次。护顶架采用型钢焊接的框架结构，立柱与车架主体采用螺栓加焊接的复合连接方式，顶部的防护格栅间距符合安全规范要求，既可以遮挡上方意外掉落的小件货物，也不会遮挡作业人员观察货叉起升状态的视线；驾驶区域的操作件布局按照人机工程逻辑排布，离合、制动、油门踏板的间距符合成年男性操作人员的常规脚型尺寸，操作手柄的布置位置在操作人员坐姿时的手臂自然伸展范围内，长时间作业不易产生肢体疲劳。液压系统的管路沿车架内侧的走线槽布置，所有管路的弯曲半径都满足液压胶管的最小弯曲要求，

　　避免长期作业过程中胶管出现弯折疲劳破损，液压油箱的容积匹配起升油缸、倾斜油缸、转向油缸的总油量需求，同时预留了足够的散热空间，避免连续长时间作业时液压油温度过高导致的密封件老化加速、作业动作无力等问题。倾斜油缸的铰接点位置经过优化，门架的前后倾斜角度控制在前倾6度、后倾12度的常规作业区间，前倾角度满足货叉叉取托盘时的对位需求，后倾角度则能确保车辆行驶过程中托盘上的货物不会向前滑落，同时不会因为后倾角度过大导致整车重心后移过多影响行驶稳定性。货叉采用标准的挂钩式安装结构，可根据作业需求快速调整两个货叉的间距，适配不同尺寸的托盘与异形物料承载需求，货叉的截面尺寸符合对应载荷等级的强度要求，叉尖做了圆弧过渡处理，叉取托盘时可以顺畅插入托盘插孔，不会刮蹭托盘的底部木板或金属支撑结构。整车的外形尺寸充分考虑了标准集装箱的装箱运输需求，整车高度在门架回落状态下可装入标准干货集装箱，方便设备的跨区域转运交付，车架底部的离地间隙满足厂区内常见的减速带、地面接缝的通过要求，不会出现底盘刮蹭地面凸起物的问题。
