快照汽化蒸汽锅炉工业设备结构

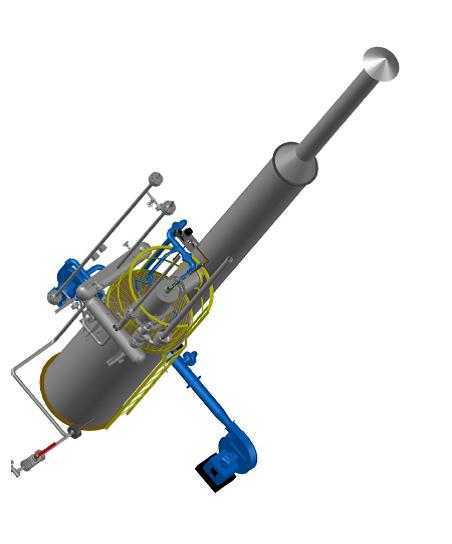

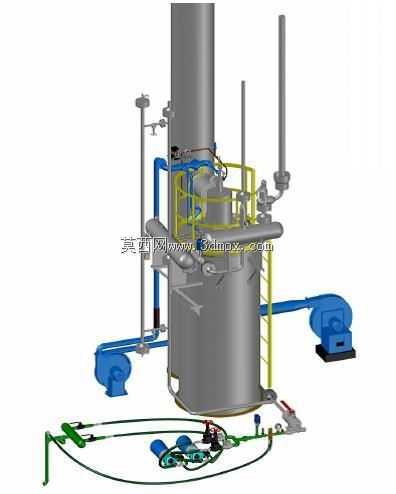

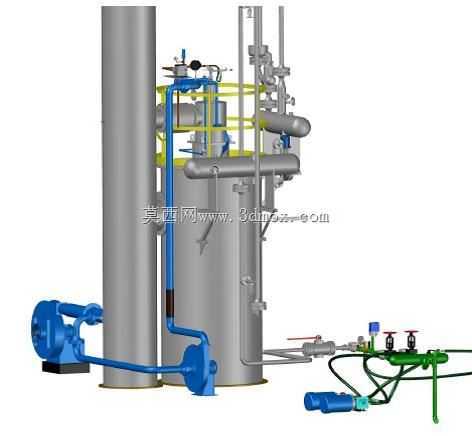

　　这套闪蒸蒸汽锅炉的三维结构完整还原了100巴压力等级、1000马力规格的快照汽化锅炉实体构造，建模过程中完全参照工业现场实际安装的设备形态搭建，所有管路走向、阀门排布、附属泵组的位置都和现场安装逻辑保持一致，没有做简化或者艺术化处理，能直接用于热力系统的布局校核、安装干涉检查以及运维培训场景。从实际应用场景来看，这类锅炉主要用在需要快速产出高压饱和蒸汽的工业生产环节，比如化工生产线的工艺蒸汽供给、食品加工的集中供汽、印染行业的热源配套，和传统储水式锅炉不同，它的汽化响应速度更快，不需要长时间预热储水，能匹配负荷波动较大的用汽场景，避免蒸汽压力大幅波动影响生产工艺稳定性。

　　设备的核心功能是将高压高温的凝结水或者补给水通过闪蒸汽化过程转化为指定压力的饱和蒸汽，整套结构包含立式承压罐体、进出口管路组、压力调节阀门组、两台输送泵组、远端控制阀门组以及配套的检测仪表接口。建模时的设计思路完全围绕现场安装的实际边界展开，首先确定立式主罐体的安装基准，主罐体为竖直圆柱承压结构，所有外接管路都从罐体的指定接口引出，避免和厂房内的梁柱、其他管线产生干涉；罐体中部设置了操作检修平台，平台的护栏高度、踏步位置都符合工业安全规范，日常运维时操作人员可以在平台上完成阀门操作、仪表校准的工作，不需要额外搭设临时架体。从安装边界来看，主罐体的竖直安装高度需要预留顶部阀门组的操作空间，底部要留出排污管路的安装余量，

　　侧面连接的两台泵组分别承担给水输送和凝结水回收的功能，泵组的进出口都设置了软连接接口，能抵消设备运行时的振动传递，避免管路焊缝长期受振动出现开裂问题；泵组和罐体之间的连接管路做了弯头角度优化，减少管路的沿程阻力，同时在管路最低处设置了疏水接口，停机时可以排尽管路内的残留积水，防止冬季低温冻裂管路。罐体侧面的管路排布遵循操作侧优先的原则，所有需要频繁操作的阀门手轮都朝向巡检通道一侧，阀门的安装高度控制在操作人员站立可及的范围，不需要登高就能完成开关操作；检测仪表的接口都预留了足够的安装空间，后续可以根据实际需求加装压力变送器、温度传感器，不需要额外对罐体进行开孔改造。远端的阀门组通过支架固定在地面，和主罐体之间的管路采用柔性连接，

　　能吸收设备运行时的热胀冷缩位移，避免管路应力集中；阀门组上的三个控制阀分别对应蒸汽输出、排污、备用管路的通断，每个阀门的位置都做了标识位预留，现场安装后可以直接悬挂状态标识牌，避免运维时误操作。整套模型的结构细节完全贴合工业现场的实际安装要求，没有多余的装饰性结构，所有部件的尺寸比例都和实体设备一致，不管是用于热力系统的方案设计、安装前的排布模拟，还是用于新员工的设备结构培训，都能直接对应到实体设备的各个部件，不会出现模型和实物脱节的问题。建模时还考虑了设备检修的拆卸空间，比如泵组的联轴器位置预留了足够的拆卸距离，后续更换泵体密封件时不需要拆除周边的管路；罐体顶部的安全阀出口朝向安全区域，排汽方向不会对着巡检通道，避免排汽时烫伤操作人员。管路的管径选择完全匹配100巴压力等级的通流要求，不同压力等级的管路采用了对应的壁厚设计，法兰连接的位置都预留了螺栓安装的操作空间，现场安装时可以顺利完成螺栓紧固作业，不会出现扳手无法操作的问题。
