大型嵌入式可挂锁扭转箱扣结构设计

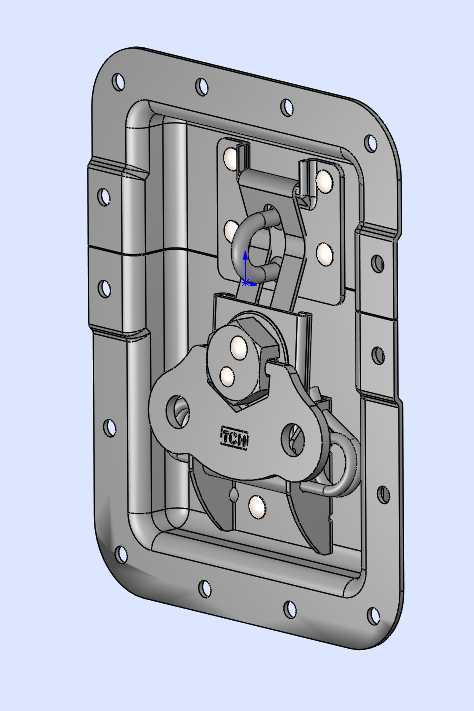

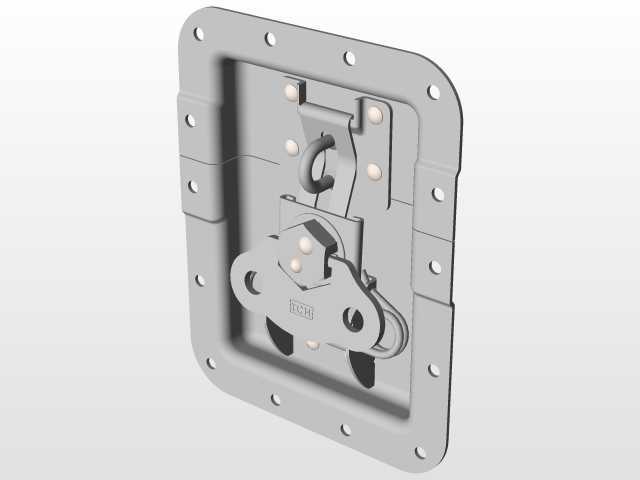

　　做了十几年结构设计，碰到不少航空箱、重型设备转运箱、工业机柜的锁扣选型痛点，要么是外露锁扣容易被磕碰变形，要么是锁止强度不够，长途转运途中箱盖弹开造成内部设备磕碰损坏，这款嵌入式扭转锁扣的结构设计，刚好能解决这类场景的实际问题。先从安装边界说，这款锁扣采用沉台嵌入式安装，安装法兰面预留了均匀分布的沉头安装孔，安装时需要在箱门或者箱盖的对应位置铣出匹配的沉腔，锁扣主体完全嵌入板材内部，安装完成后锁扣外表面和安装面基本齐平，不会突出箱体表面，在设备转运、堆叠过程中不会因为外力剐蹭导致锁扣变形失效，这点比传统的外露式搭扣适配性强很多，尤其适合需要频繁周转、堆叠存放的工业包装箱、特种机柜、移动设备舱这类场景。再看功能特性，

　　锁扣采用扭转凸轮式锁止结构，操作时转动锁芯位置的旋钮，带动内部的凸轮摆块转动，摆块勾住对侧的锁钩实现锁止，整个锁止行程的阻尼感均匀，锁止到位后有明显的到位反馈，不需要额外施加很大的操作力，就算戴劳保手套也能轻松操作。锁体预留了挂锁孔位，锁止状态下可以直接外挂标准挂锁，实现防盗、防误开的功能，不需要额外加装锁具附件，减少了现场改装的工作量。设计思路上，整个锁体采用框架式加强结构，外围的安装法兰做了翻边加强，内部的凸轮、锁钩、转轴部件都做了等强度设计，转轴位置预留了润滑间隙，长期使用也不会出现卡滞，锁体内部的活动部件都做了限位结构，转动过程中不会出现过位脱开的问题，就算在振动较大的运输场景下，锁止结构也不会因为振动松脱。

　　从实际使用场景来看，这类锁扣常用在大型航空运输箱、野战设备机柜、重型工具柜、特种车辆的储物舱门上，针对的是需要高锁止可靠性、同时要求锁具不突出安装面的使用需求，相比普通的弹簧搭扣，它的锁止强度更高，抗冲击能力更强，嵌入式的安装方式也能避免装卸货过程中锁扣被货物、叉车剐蹭损坏。建模过程中需要注意安装沉腔的尺寸公差，尤其是锁体和沉腔的配合间隙，要预留0.2-0.3mm的安装余量，避免因为板材焊接或者铣加工的误差导致锁体装不进去，安装孔的位置要和法兰上的孔位严格对中，沉头孔的深度要保证螺丝安装后不突出法兰面，不然会影响锁扣的嵌入安装。另外锁扣的对侧锁钩安装位置要和锁体的凸轮摆块行程匹配，安装时要调整好锁钩的前后位置，

　　保证凸轮转动到锁止位置时，摆块能完全勾住锁钩，锁止后箱盖和箱体之间的密封胶条能有合适的压缩量，既不会因为间隙太大导致密封失效，也不会因为压缩量太大造成锁扣操作力过大。锁体的材质一般选用压铸锌合金或者不锈钢，压铸锌合金的重量轻，适合航空箱这类对重量有要求的场景，不锈钢材质的防腐性能好，适合户外使用的机柜、特种车辆舱门，建模的时候可以根据不同材质的特性调整壁厚，压铸件的壁厚要均匀，避免出现缩孔缺陷，不锈钢冲压件的话要注意折弯处的圆角，避免应力集中导致开裂。
