FLYGHT机箱专用铝型材结构件

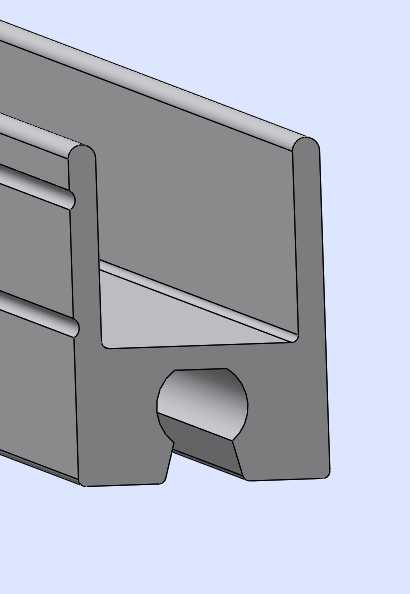

　　这款型材构件是专门针对FLYGHT系列机箱的装配需求开发的框架类结构件，在机箱整体结构中承担侧边框架支撑、内部组件安装定位的核心作用，日常应用在工业控制机箱、嵌入式设备机箱的组装场景中，是机箱框架拼接时的核心受力构件之一。从实际装配的角度来看，该构件的截面设计充分考虑了机箱多层板卡的安装需求，内侧预留的多道平行卡槽可以直接适配标准厚度的机箱隔板、PCB安装板，装配时不需要额外加装固定压条，板件顺着卡槽滑入即可完成定位，能大幅减少机箱组装时的紧固件使用量，提升装配效率。构件下部设计的带斜面定位孔，是专门为机箱快速拼接设置的安装位，相邻型材对接时，定位销可以顺着斜面滑入孔位完成预定位，不需要人工反复对齐孔位，

　　能有效降低批量组装时的对位难度，同时该孔位的沉台设计可以让固定螺丝的头部完全埋入型材内部，不会突出型材表面影响机箱的外观平整度，也能避免螺丝头刮擦安装人员或者周边布线。在结构受力的设计上，该构件在卡槽间隔位置做了加强筋过渡，避免长时间使用后卡槽出现形变导致板件松动，外侧的封闭平面可以直接作为机箱的侧边外表面，不需要额外加装装饰盖板，构件边缘做了小圆角过渡处理，既可以避免组装时锐边划手，也能减少型材搬运过程中的磕碰形变。从安装边界来看，该型材的截面宽度适配标准19英寸机箱的侧边框架厚度，长度方向可以根据实际机箱的深度需求裁切，拼接时相邻构件的配合公差控制在合理范围，组装后整体框架的形变量能满足工业机箱的结构强度要求，

　　不会因为运输过程中的震动出现框架松脱、板件移位的问题。在实际选型使用时，该构件可以搭配同系列的机箱角码、固定件完成整箱框架搭建，内侧的卡槽除了安装板件之外，也可以根据需求加装屏蔽弹片，满足电磁屏蔽类机箱的使用要求，构件下部的缺口结构是专门为机箱走线预留的空间，内部线缆可以顺着缺口位置排布，不会被型材挤压造成线缆外皮破损，同时该缺口也可以作为机箱内部散热风道的辅助通口，提升机箱内部的空气流通效率。设计过程中针对型材的壁厚做了优化，在保证结构强度满足机箱承重要求的前提下，尽可能减少材料用量，降低构件的整体重量，同时壁厚均匀性符合铝型材挤压生产的工艺要求，不会出现挤压过程中局部缺料、壁厚不均的问题，适合批量挤压生产，生产后的型材表面可以直接做阳极氧化处理，不需要额外打磨表面，氧化后的表面耐磨性能满足机箱长期使用的需求，不容易出现表面划痕、锈蚀的问题。
