FLYGHT机箱专用卡接式密封型材结构

　　做机箱结构设计快十二年，经手的户外防护类机箱少说有七八十套，最容易出问题的永远是拼接缝的密封环节——之前用传统平贴胶条，要么装配时胶条移位导致密封断点，要么长期受温变影响胶条收缩出现缝隙，遇到IP65以上的防护要求，返工率一直居高不下。这次做的这款卡接式密封型材，就是针对FLYGHT系列户外机箱的拼接密封痛点做的定向结构优化，从根本上解决传统密封结构的装配可靠性问题。

　　先从实际应用场景说，这类型材主要用在机箱侧板与框架的拼接位置、门板与门框的配合止口处，尤其是户外部署的通讯机箱、工控设备机箱，常年要面对雨淋、粉尘、温差形变的考验，密封结构不能只靠胶条的粘接性能，必须靠型材本身的机械结构把密封件牢牢限位，同时给密封件预留合理的压缩形变空间，避免长期压缩导致的永久形变失效。

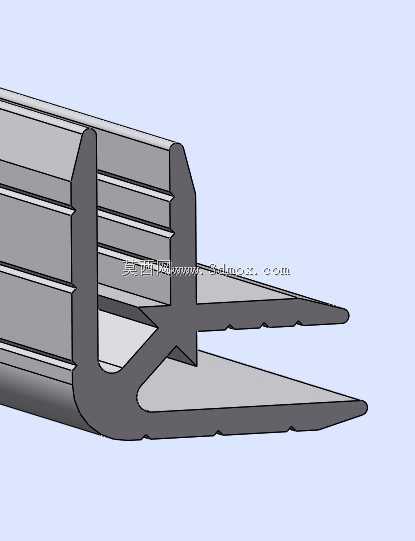

　　结构设计上，这款型材采用一体化卡接基座加双密封唇边的组合形式，基座部分的C型卡槽直接卡入机箱框架的预折边，装配时不需要额外打胶或者用紧固件固定，顺着框架边按压就能完成装配，卡槽内部的倒刺结构能在卡入后牢牢咬住框架折边，哪怕机箱运输过程中出现颠簸震动，胶条基座也不会出现移位脱落。双密封唇边的设计是整个结构的核心，外侧唇边做了斜向削边处理，装配时唇边会顺着侧板的装配方向自然倒伏，在侧板与框架之间形成第一道密封屏障，阻挡大颗粒粉尘和直淋的雨水；内侧唇边厚度比外侧厚0.8mm，装配后压缩量控制在35%左右，形成第二道密封屏障，哪怕外侧唇边因为长期使用出现轻微老化，内侧唇边依然能保证密封性能达标。

　　从安装边界来说，这款型材适配的机箱框架折边厚度为1.2-1.5mm的冷轧钢板或者镀锌钢板，卡槽的开口尺寸做了0.2mm的负公差，卡入后能和折边形成过盈配合，不需要额外预留装配间隙。型材整体的安装高度为8.5mm，装配后侧板与框架之间的配合间隙控制在2mm以内，不会因为密封结构的存在额外增加机箱的整体外形尺寸，对于有严格安装空间限制的机柜类设备来说，这个尺寸控制刚好能满足标准19英寸机箱的安装尺寸要求。

　　实际选型时要注意，这款型材的弯折半径最小为150mm，如果机箱框架有直角转角位置，需要在转角处做45度切角拼接，不能直接冷弯，不然会导致卡槽开裂影响卡接强度。另外密封唇边的材质选用三元乙丙橡胶，邵氏硬度控制在65±5度，硬度过高会导致装配阻力过大，侧板安装不到位，硬度过低则会导致长期压缩后永久形变率超标，一般来说常温环境下使用，这款型材的密封寿命能达到8年以上，完全满足户外机箱的全生命周期使用要求。

　　之前做过同类型机箱的对比测试，用传统平贴胶条的机箱，在IP65喷淋测试中，有接近20%的样机在拼接缝位置出现渗水，而换用这款卡接式密封型材后，连续72小时的喷淋加高低温循环测试，所有样机的内部湿度变化都控制在3%以内，密封可靠性提升非常明显。而且装配效率上，传统打胶加贴胶条的工艺，每台机箱的密封装配时间大概在12分钟左右，用这款卡接型材只需要3分钟就能完成所有密封件的装配，还不需要等待胶层固化，装配完成就能直接进入下一道工序，对于批量生产的机箱产品线来说，能省下不少的人工和时间成本。

　　另外在结构细节上，型材基座的背部做了两道微型排水槽，哪怕有极少量的水汽透过外侧唇边，也会顺着排水槽从型材的两端排出，不会渗入机箱内部，这个细节是之前做沿海地区部署的机箱时总结出来的经验，沿海地区空气湿度大，昼夜温差容易在密封腔内部形成凝露，排水槽能把凝露直接导出，避免凝露在密封位置积存导致的金属件锈蚀问题。
