机箱专用异形铝型材截面结构设计

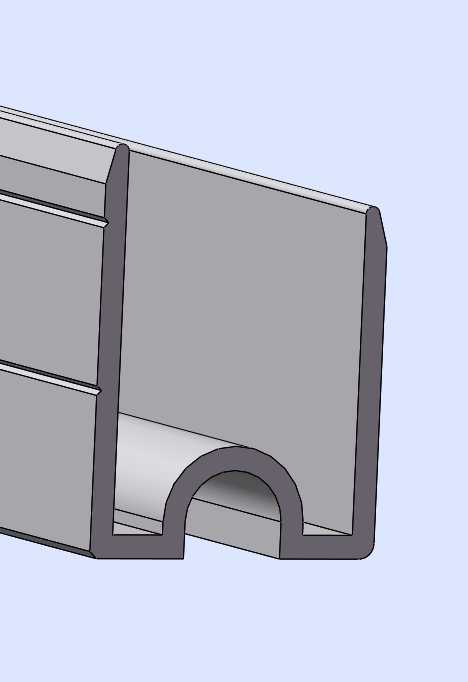

　　这款型材结构是针对工业级机箱装配场景开发的专用构件，日常在工控机箱、嵌入式设备机箱、测试仪器机箱的侧边框架、承托边条位置大量使用，区别于常规通用铝型材，它的截面是完全匹配机箱装配需求做的定制化设计，没有多余的冗余结构，能在满足机箱装配强度的前提下尽可能压缩占用空间。从实际使用场景来看，这类带侧边挡边和底部半圆弧让位槽的型材，主要承担机箱板材的插接定位、内部元器件的承托限位、机箱整体框架的侧边密封三个核心作用，在做机箱框架组装的时候，不需要额外加装定位压条，板材可以直接顺着型材侧边的卡槽滑入到位，卡槽的深度经过反复校核，刚好能卡住1.5mm到2mm厚度的常用冷轧钢板或者铝合金板材，装配后不会出现板材晃动、间隙过大漏光的问题。

　　底部的半圆弧让位结构是整个设计的核心细节，这个位置是专门给机箱内部走圆形线缆、布设圆形穿线管、容纳小直径线束固定座预留的空间，常规直角边型材在装配的时候，圆形线束贴边布置会被直角边挤压，长期使用容易磨破线皮造成短路隐患，这个半圆弧的弧度和常用的3mm到8mm直径线束的外轮廓匹配，线束卡入这个位置后不会被型材硬边挤压，同时还能起到辅助梳理线束走向的作用，不需要额外加装线卡就能把线束限制在让位槽内，减少机箱内部的零散固定件数量。设计这款型材截面的时候，首先考虑的是挤出成型的工艺可行性，所有的壁厚都做了等厚处理，主体壁厚控制在1.8mm，既满足挤出生产时的料流均匀性要求，不会出现壁厚差过大导致的型材变形、冷却后翘曲的问题，

　　同时这个壁厚也能满足机箱框架的抗扭强度要求，做1米长度的型材段，两端支撑的情况下中间放置5kg的设备元器件，形变量不会超过0.2mm，完全符合工控机箱的结构刚度要求。侧边的挡边高度做了5mm的设计，这个高度刚好能盖住板材的裁切毛边，不会让板材的裁切毛刺外露划伤装配人员，同时挡边的外边缘做了0.3mm的圆角处理，装配的时候不会划手，也不会在后续设备使用过程中割伤维护人员。型材的安装边界也经过了严格的尺寸校核，整个截面的总宽度控制在22mm，总高度控制在18mm，在机箱内部占用的空间非常小，不会挤占内部元器件的安装空间，和相邻型材拼接的时候，端部采用45度切角就能直接拼合成完整的机箱框架，不需要额外做转接件，拼接后的缝隙能控制在0.

　　1mm以内，满足机箱的外观平整度要求。在实际选型使用的时候，这款型材可以根据机箱的实际长度做任意裁切，不需要开模定制特殊长度，表面可以做阳极氧化、喷塑等不同的表面处理，适配不同的机箱外观配色要求，和机箱内部的安装板、导轨、固定条等构件配合的时候，不需要对型材做二次加工，直接利用型材本身的卡槽结构就能完成固定，大幅减少机箱装配的加工工序，提升整体装配效率。另外这款型材的结构设计也考虑了电磁屏蔽的需求，当板材插入侧边卡槽后，型材和板材之间能形成连续的导电接触面，整个机箱框架能形成完整的屏蔽腔体，不需要额外加装导电衬垫就能满足常规工业设备的电磁屏蔽要求，对于有一定抗干扰要求的工控设备来说，能减少额外的屏蔽材料成本。在做三维建模的时候，这个截面的所有转角都做了工艺圆角处理，没有尖锐的内角，避免挤出生产的时候出现应力集中导致的型材开裂问题，同时所有的尺寸公差都按照铝型材挤出的高精度等级设定，卡槽的宽度公差控制在正负0.1mm，保证板材插入的时候既不会过紧导致装配困难，也不会过松导致间隙过大。
