弧形转角铝合金桁架结构设计

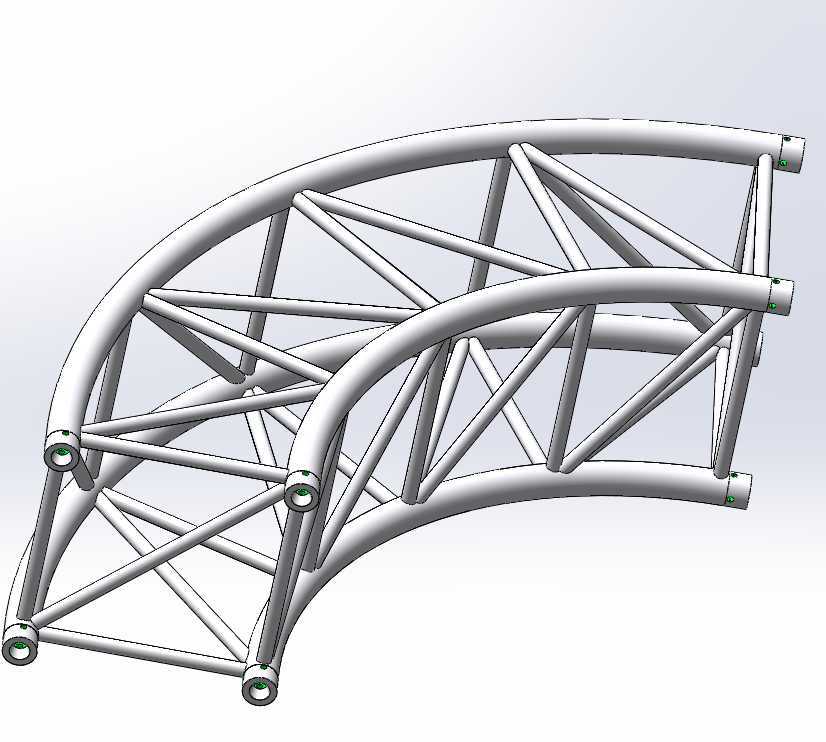

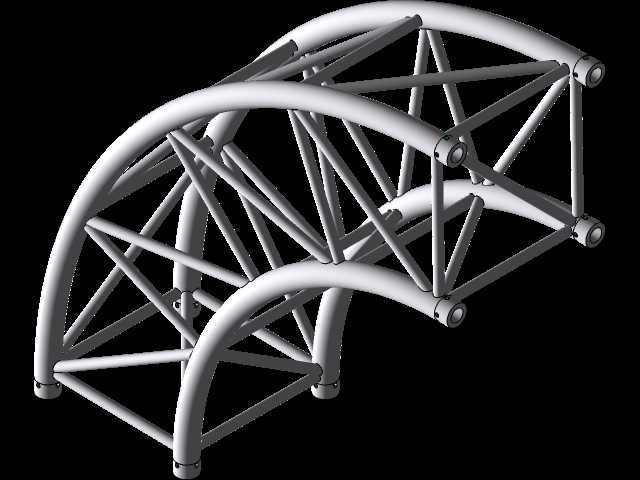

　　做舞台搭建和展览工程的同行应该都清楚，直线段桁架的选型和排布相对常规，真正考验结构设计功底的往往是转角、弧形过渡这类特殊段构件，这类构件既要保证整体桁架体系的受力连续性，又要匹配现场搭建的弧度、转角角度要求，一旦接口尺寸或者弧度出现偏差，现场拼接时就会出现错孔、对接缝隙过大、整体线形不顺的问题，轻则影响搭建效率，重则留下结构安全隐患。这款弧形转角铝桁架就是针对演出舞台、商业展览、活动会场搭建中的弧形走线、转角过渡场景设计的专用构件，主要用于桁架体系中需要改变排布走向、形成弧形造型的连接部位，替代传统多段直桁架切角拼接的方案，能大幅提升搭建完成后的整体造型流畅度，同时减少现场拼接的节点数量，降低节点失效的风险。

　　从结构设计逻辑来看，这款构件采用了空间三角桁架的受力形式，主弦杆采用大直径铝合金圆管，承担整体结构的轴向拉压载荷，腹杆采用小直径铝合金管材按照三角交错的方式排布，将主弦杆之间的载荷进行有效传递，同时抵消结构受载时产生的剪切力和扭矩，相比平面桁架结构，空间三角排布的腹杆体系能在更轻的自重下获得更高的结构刚度，不管是承受上部的灯光、音响吊挂载荷，还是承受侧向的风载、人员意外碰撞载荷，都能保持足够的结构稳定性，不会出现明显的形变。弧形段的曲率经过反复校核，既保证了造型过渡的顺滑，又避免了曲率过小导致主弦杆冷弯过程中出现截面变形、应力集中的问题，主弦杆的冷弯加工全程采用数控弯管设备控制弧度精度，每一段弧杆的曲率偏差控制在工程允许范围内，保证同规格构件可以互换使用。

　　构件两端的连接端采用了标准化的接口设计，对接端面的连接孔位完全匹配同系列直线段桁架的接口尺寸，现场搭建时不需要额外加工适配件，直接用配套的快装插销就能完成和相邻直桁架或者其他转角构件的拼接，对接完成后接口处的同轴度、贴合度都能满足工程要求，不会出现台阶状的错位。安装边界方面，这款弧形构件的两端接口中心距、弧段半径、整体截面尺寸都和同型号直桁架保持统一的截面规格，在做整体桁架排布设计时，可以直接在三维建模软件中调用该构件替换转角位置的拼接段，不需要重新调整整体桁架的排布标高和截面尺寸，能大幅减少前期方案设计的建模工作量。在实际使用场景中，这类弧形桁架常被用于搭建圆形舞台的周边围挡桁架、弧形背景架、展会的弧形展位造型、演出活动的弧形灯架，相比直桁架拼接的转角，整体造型没有生硬的折角，视觉效果更流畅，同时因为减少了拼接节点，整体结构的稳定性更优，后期拆装转运时，因为是一体化的弧形构件，不需要现场反复调整切角拼接的角度，能大幅缩短搭建和拆撤的时间，降低现场施工人员的劳动强度。

　　设计过程中针对铝合金材料的焊接变形问题做了专门的工艺优化，所有腹杆和主弦杆的焊接位置都采用了对称焊接的工艺顺序，焊接完成后通过时效处理消除焊接残余应力，避免构件在后期使用过程中因为应力释放出现形变，导致接口对接不畅。主弦杆两端的连接端头采用了和主弦杆同材质的铝合金锻件加工而成，相比型材直接切割的端头，锻件的力学性能更优，在承受频繁拆装的敲击、吊挂载荷的冲击时，不会出现端头开裂的问题，能大幅提升构件的重复使用次数，降低活动搭建的长期耗材成本。在做结构受力校核时，按照工程实际使用中最不利的载荷组合做了仿真验证，包括单侧满挂灯光设备的偏载情况、户外使用时的侧向风载情况、搭建过程中临时踩踏的局部载荷情况，所有工况下的结构形变和应力值都控制在铝合金材料的许用范围内，保证使用过程中的结构安全。
