直角转角铝合金桁架连接结构

　　做舞台搭建、展会布展、临时灯光架布设的工程人员，对这类直角转角铝桁架节点再熟悉不过，很多现场桁架排布遇到90度转向时，直接用斜切单根桁架拼接的方式，往往会出现连接强度不足、对接面错位、受力后节点变形的问题，这个转角结构就是专门解决这类现场拼接痛点的预制构件。从实际应用场景来看，这类构件主要用在户外临时演出舞台的桁架围挡转角、展会特装展位的框架转角、演播室灯光吊挂架的转向节点，还有大型户外广告立架的框架转角位置，相比现场切割拼接的临时节点，预制的一体化转角结构能保证转向位置的受力传递连续，不会出现现场焊接或者螺栓错位带来的应力集中问题。

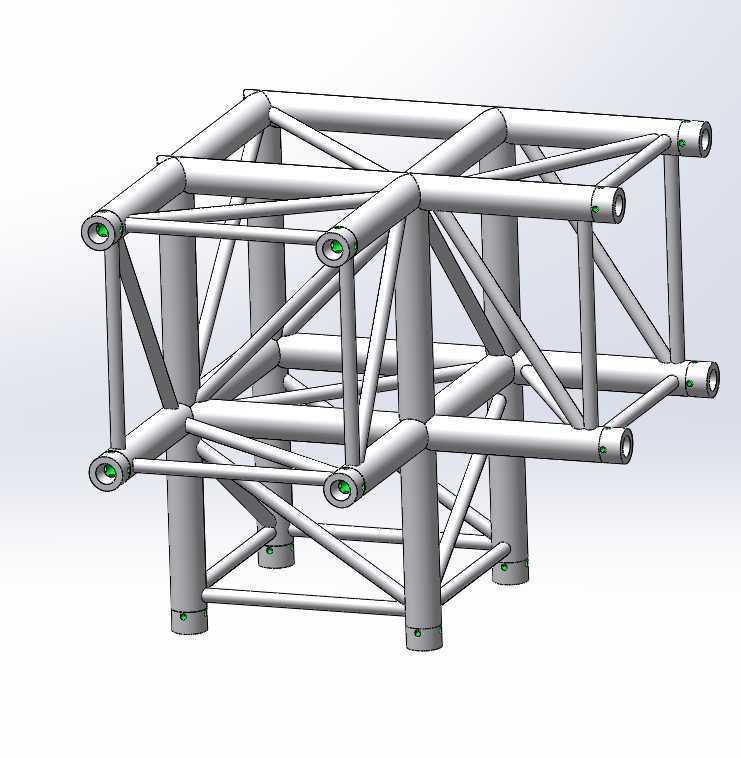

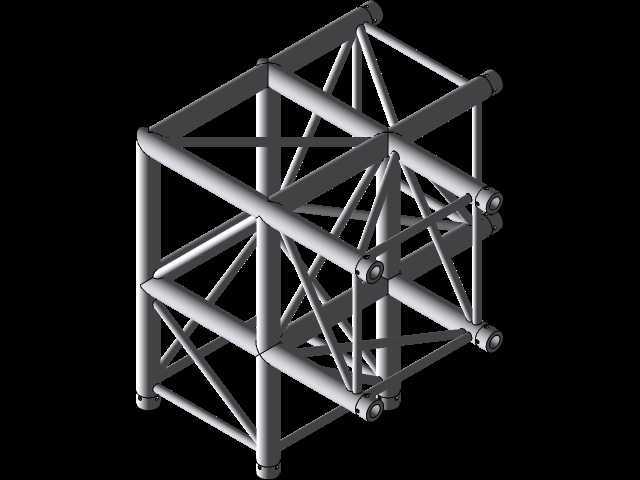

　　从功能特性上看，这个转角结构采用的是多主管交叉加斜腹杆支撑的构型，四根竖向主管作为主要的承重传力路径，横向的水平主管分别沿两个垂直方向延伸，用来和同规格的直段桁架快速对接，每根主管的端部都预制了带定位孔的连接端，现场安装时不需要额外做端面加工，直接和相邻直段桁架的连接端对齐，穿入快装销钉就能完成固定，端头上的绿色标识圈是对位标记，现场安装时只要相邻段的标识圈对齐，就能保证整段桁架的直线度和转角角度误差控制在允许范围内，不需要反复调整校准。斜腹杆的排布不是随意设置的，每一根斜杆都对应主管之间的传力路径，当桁架承受竖向的灯光、音响吊挂荷载，或者水平方向的风荷载时，斜腹杆会把主管承受的弯矩、剪力分解成轴向力传递到相邻杆件上，避免单根主管局部受力过大出现弯折。

　　设计思路上，这个结构完全围绕现场快装和受力均衡两个核心点展开，首先是主管的管径、壁厚和配套的P350系列直段桁架完全一致，保证对接时的通配性，不会出现管径差带来的连接台阶；其次是腹杆的角度全部经过受力验算，避开了连接销钉的安装位置，现场装拆销钉时不会被腹杆挡住操作空间；另外所有杆件的连接节点都做了平滑过渡，没有尖锐的凸起，一方面是避免现场安装时刮伤施工人员，另一方面也能减少应力集中，提升节点的疲劳寿命，尤其是户外反复拆装使用的场景，频繁的运输、装拆带来的磕碰、交变荷载，平滑过渡的节点比直角焊接节点的抗损伤能力强很多。

　　从安装边界和尺寸适配来看，这个90度转角结构的两个方向延伸长度刚好匹配标准桁架的模数，和直段桁架对接后，整段桁架的节点间距完全统一，不会出现转角位置的节间尺寸偏差，后续挂装灯光、音响设备时，配套的抱箍、挂钩可以直接卡在标准间距的主管上，不需要额外调整挂点位置。竖向的四根支脚底部也预留了连接孔，可以和底座、可调支脚直接连接，不管是在平整的室内地面还是略有起伏的户外场地，都能通过可调支脚调平整个框架，不会出现转角位置悬空受力的情况。另外整个结构采用铝合金材质，自重比同规格的钢桁架轻60%以上，现场人工搬运安装不需要起重设备，两个施工人员就能完成转角段的对位安装，能大幅缩短现场搭建的工期，尤其是临时演出这类对搭建时间要求极高的场景，这类预制转角构件的优势非常明显。

　　很多刚接触桁架搭建的施工人员容易忽略转角节点的强度问题，往往用直段斜切后现场用螺栓拼接，遇到大风天气或者吊挂设备较重时，转角位置很容易出现变形甚至垮塌的风险，这种一体化预制的转角结构，所有杆件的焊接、加工都在工厂内完成，焊接质量、形位公差都有统一的管控，现场只需要完成销接固定，就能保证节点的强度和直段桁架一致，整个桁架体系的受力连续性更好，不管是做临时的背景架、灯光架，还是长期使用的户外展示框架，都能满足承重和稳定性的要求。在实际选型时，只要确认配套桁架的主管规格、连接端的孔位参数和这个转角构件匹配，就可以直接替换使用，不需要额外做定制加工，能大幅降低项目的材料成本和安装成本。
