剪叉式伸缩跨接作业平台结构设计

　　该结构主要面向存在高差的固定工位间临时跨接、设备检修登高作业场景设计，常见于厂区设备层间通行、大型装备外侧检修通道搭建、仓储高位货架跨区作业等工况，可在不搭建固定永久通道的前提下，快速形成带防护的稳定通行作业面，适配不同跨度的间隙跨接需求，避免临时搭设脚手架的繁琐流程，同时满足作业人员带工具通行的承载要求。

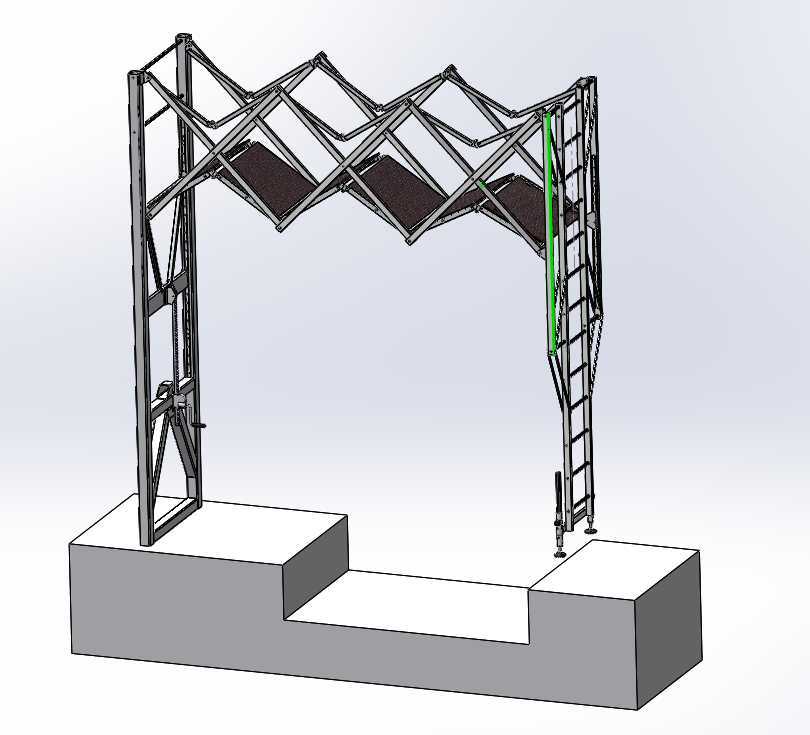

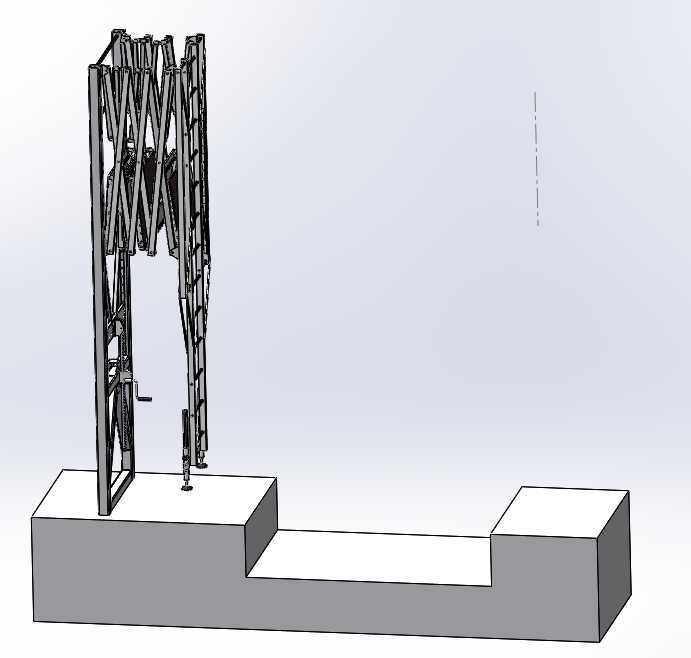

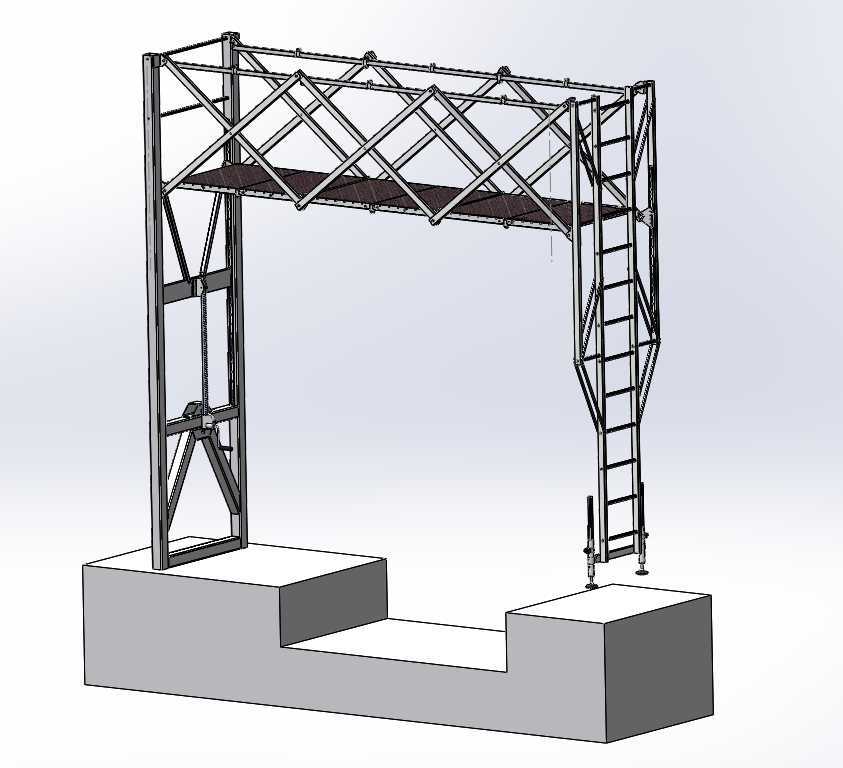

　　整体采用剪叉伸缩桁架作为主跨接承载结构，两侧设置竖向支撑立柱作为固定端与活动端的承载基础，活动端集成直爬梯结构供作业人员上下平台，底部设置可调支脚结构，可适配安装面存在的小幅高度差，保证整体结构架设后的水平度。主跨接部分的剪叉单元采用等边角钢焊接成型，每段剪叉单元通过铰接销轴连接，伸缩过程中各剪叉杆绕销轴转动，实现平台跨度的无级调整，完全收缩时整体占用长度仅为最大伸展长度的三分之一左右，便于转运与存放。

　　设计过程中优先考虑通行作业的防护安全性，平台两侧的桁架竖杆高度符合高空作业防护栏杆的高度要求，横杆间距满足防止人员坠落的防护间隙要求，平台踏板采用花纹钢板铺设，表面做防滑处理，即使在有少量油污、水渍的工况下也能保证作业人员行走的摩擦力。两侧竖向支撑立柱采用矩形钢管焊接成型，立柱内部设置导向滑槽，与剪叉结构的端部滑块配合，伸缩调整过程中剪叉端部可沿滑槽平稳滑动，避免伸缩过程中出现卡滞、结构偏斜的问题。活动端的直爬梯与端部立柱焊接为整体，爬梯踏步采用防滑钢筋弯折成型，爬梯两侧设置扶手，与平台侧方防护栏杆顺滑衔接，人员从爬梯登上平台后可直接进入防护区域，无防护缺口。

　　安装边界方面，固定端立柱需通过膨胀螺栓与混凝土基础刚性连接，基础承载能力需满足整体结构满载时的抗压要求，活动端支脚需放置在坚实的硬化地面上，单支脚的接地面积不小于0.04平方米，避免局部压强过大导致地面沉降。结构伸展作业时，最大跨距适配3米至6米的间隙范围，平台面距离安装基础面的高度为2.2米，可满足常规设备层间的高差跨接需求，平台额定承载为每平方米200千克，可同时容纳2名作业人员携带随身工具通行作业。

　　结构细节设计上，剪叉铰接点采用带自润滑衬套的销轴连接，无需频繁加注润滑脂即可保证长期伸缩动作的顺畅性，销轴端部设置开口销防脱结构，避免长期使用过程中销轴窜出脱落。可调支脚采用螺杆调节结构，调节行程为150毫米，可抵消安装面的高度差，支脚底部设置橡胶防滑垫，增大与地面的摩擦力，同时避免硬接触刮伤地面面层。平台伸缩到位后，可通过插销结构将剪叉单元与立柱滑槽锁止，防止作业过程中结构意外收缩，插销位置设置明显的标识，作业前需确认插销完全插入锁止孔后方可登上平台。

　　从结构受力角度分析，剪叉桁架的斜杆主要承受轴向拉压力，相比纯梁式跨接结构，在相同自重下可实现更大的跨距，同时结构整体刚度更好，人员行走时的平台挠度控制在跨距的1/500以内，不会出现明显的晃动感。两侧立柱除承受竖向载荷外，还需承受人员行走、风力带来的水平侧向力，因此立柱与基础的连接节点做了加强处理，采用加劲板焊接增强节点刚度，避免节点处出现应力集中导致结构变形。爬梯与活动端立柱的连接位置同样设置加劲板，承受人员上下爬梯时的动载荷，保证连接位置的长期可靠性。
