带逃生出口的不锈钢电梯轿厢结构设计

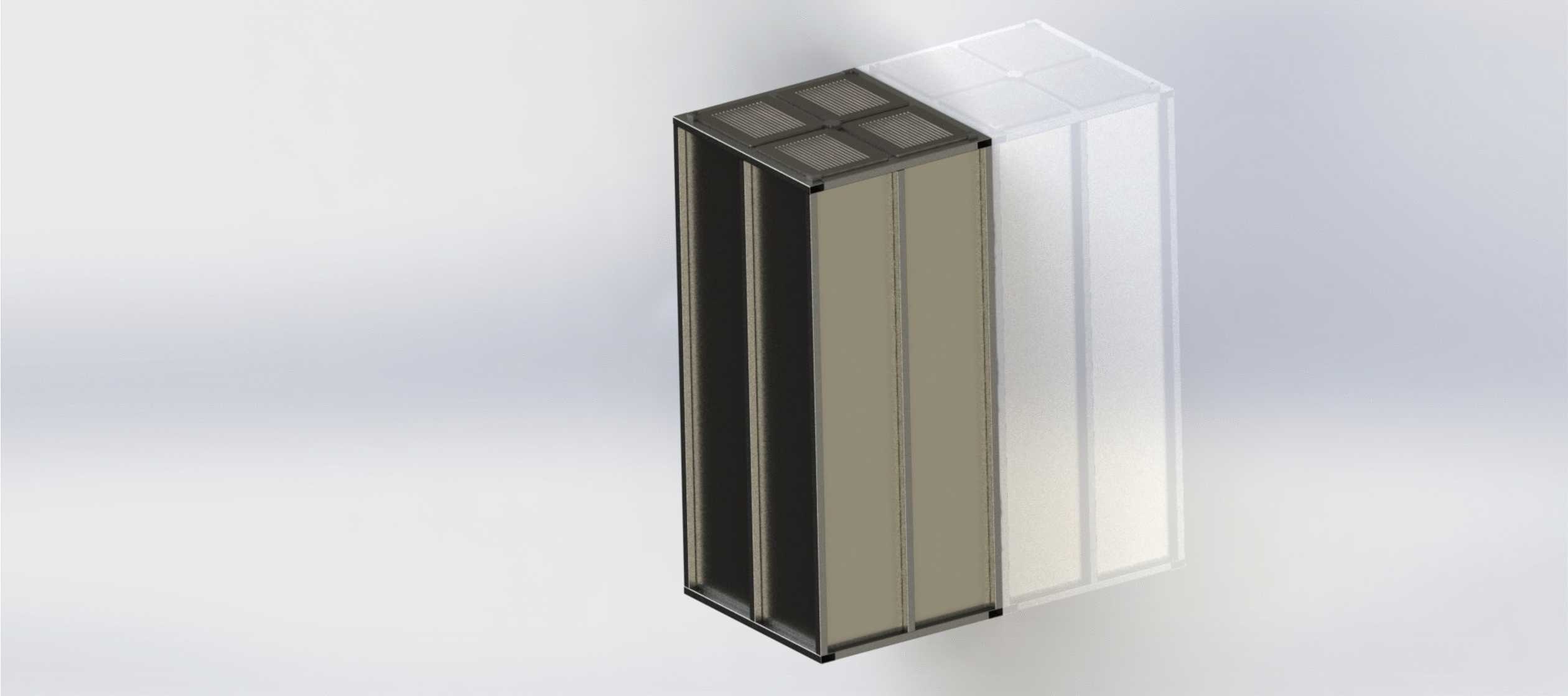

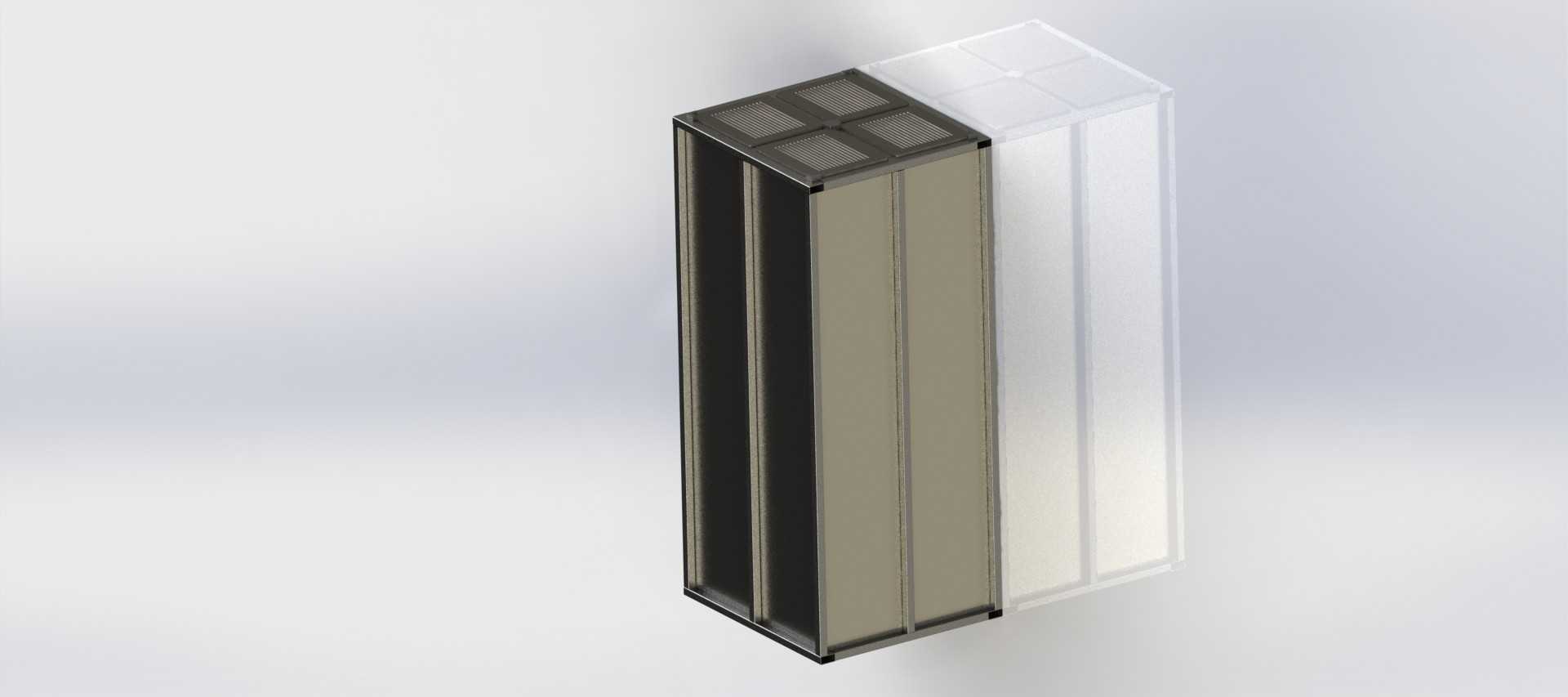

　　在垂直运输配套的井道设施设计中，轿厢作为承载人员与物资的核心部件，其结构可靠性直接关联日常使用与应急场景下的安全冗余。这款轿厢结构的外部轮廓尺寸控制为2.2m×1.2m×2.8m，适配多数低层商用、民用建筑的常规井道安装边界，安装时可根据井道内壁的预留导轨安装位调整导向件的固定位置，无需额外对井道结构进行大规模剔凿改造，适配性覆盖多数既有建筑加装电梯、小型商用建筑配套电梯的安装需求。日常使用场景下，轿厢承担垂直方向的人员、小件物料运输功能，内部净空间可满足日常载客、小型货物转运的空间需求，侧壁的平整结构也便于后期加装扶手、楼层召唤提示、应急照明等配套附属部件。

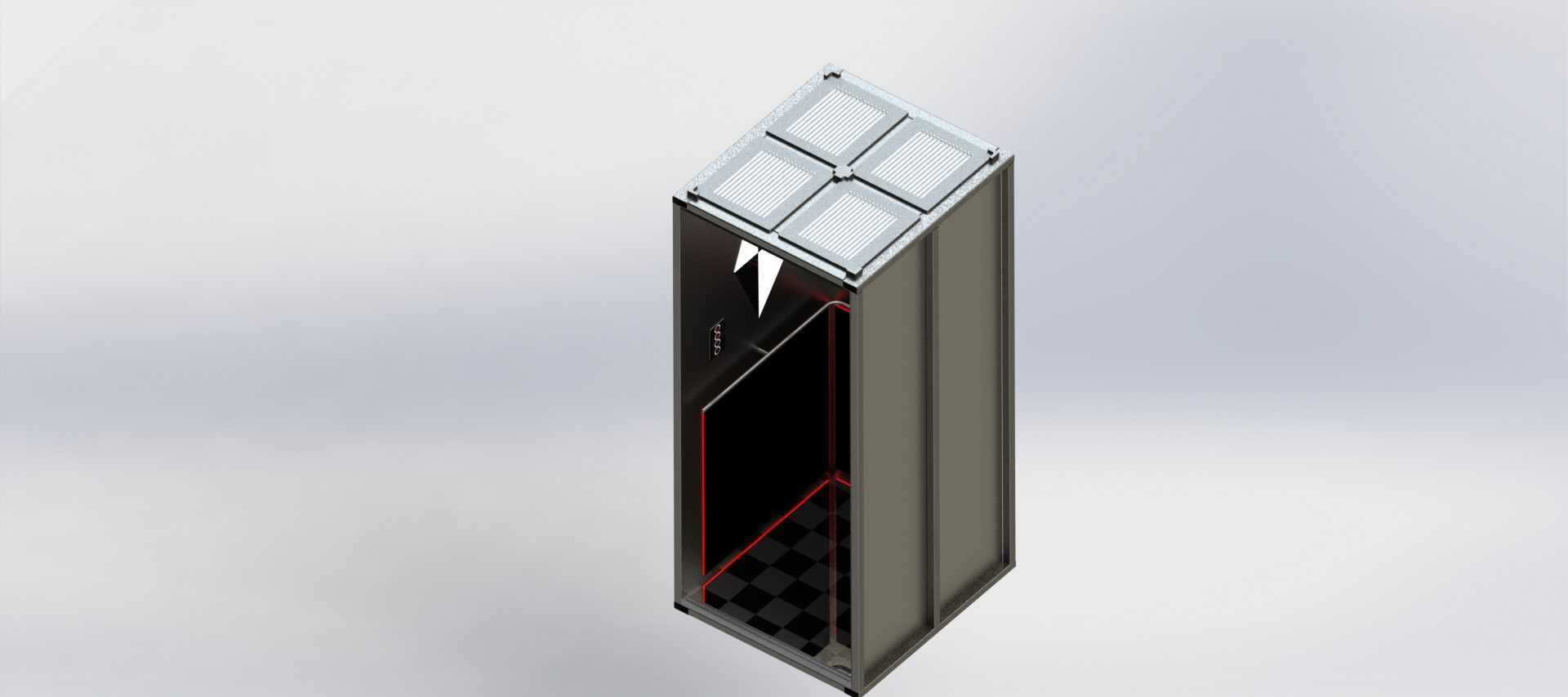

　　设计阶段优先考虑了应急工况下的功能冗余，在轿厢顶部设置了通风格栅结构，该格栅并非仅承担日常通风换气的作用，在发生电梯困人等突发事故时，该格栅区域可作为应急逃生出口使用，结构强度经过校核，可同时承受两名携带维修伸缩器的维保人员的重量，满足应急救援时的人员通行、承重需求，避免传统轿厢顶部逃生口刚度不足、救援时易变形的问题。轿厢壁板选用1.2mm厚度的AISI304不锈钢板加工，该厚度的不锈钢板在保证侧壁结构刚度、抗日常磕碰变形能力的同时，不会过度增加轿厢整体自重，可降低对曳引系统的载荷要求，同时304材质的耐锈蚀特性也能适配井道内相对潮湿、多粉尘的使用环境，减少后期运维过程中的壁板锈蚀、表面剥落等维护问题。

　　整体承载结构采用焊接框架形式，框架作为整个轿厢的受力核心，所有壁板、顶部结构、底部承重平台、导轨导向件均固定在焊接框架上，焊接节点的设计避开了应力集中区域，框架型材的选型经过载荷验算，可满足额定载重下的长期交变载荷使用需求，不会出现长期使用后框架变形、壁板错位的问题。顶部的通风格栅采用等距排布的栅条结构，栅条间隙既满足日常通风的气流通过需求，避免轿厢内部出现憋闷感，又能防止人员肢体意外探出，同时栅条与框架采用可拆卸连接，应急情况下可快速拆除栅条形成足够尺寸的逃生通道，配合维保人员的伸缩救援设备，可快速完成被困人员的转移。

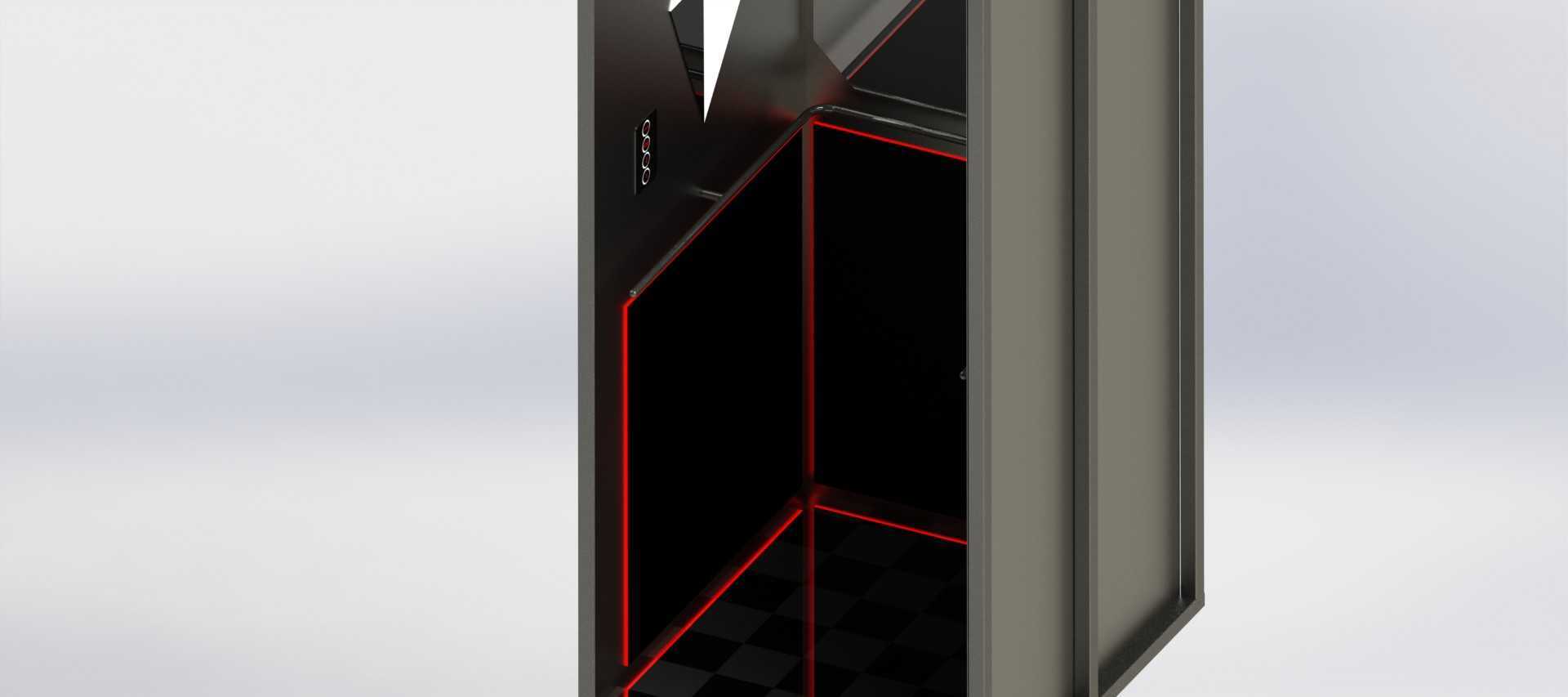

　　在结构细节处理上，壁板与框架的连接采用隐藏式固定方式，轿厢内壁无突出的固定件，避免日常使用时剐蹭乘客或货物，壁板之间的拼接缝隙控制在均匀的小间隙范围内，既保证外观的平整性，也能防止井道内的粉尘、杂物通过缝隙进入轿厢内部。底部承重平台与框架采用满焊连接，平台表面预留了地垫安装、称重传感器安装的固定点位，便于后期配套安装电梯的称重保护、内饰地垫等部件。轿厢顶部除了逃生用的通风格栅区域，还预留了应急照明、通风风机、检修爬梯的安装位置，可根据不同项目的配置需求灵活加装对应部件，无需对主体框架进行二次打孔焊接，减少现场安装的加工工作量。

　　从安装适配性来看，该轿厢结构的外轮廓尺寸规整，运输时可采用分体打包的方式将框架、壁板、顶部结构拆分运输，运抵现场后再进行组装焊接，适配狭小井道的现场组装需求，无需在工厂完成整体组装后占用较大运输空间。框架上的导轨安装位采用长圆孔设计，安装时可根据现场导轨的实际安装偏差进行前后左右的位置微调，降低现场安装的对位难度，提高安装效率。日常运维过程中，不锈钢壁板的表面仅需常规擦拭即可保持清洁，若出现局部壁板磕碰变形，也可单独拆卸对应位置的壁板进行更换，无需整体拆解轿厢结构，降低后期维护的成本与工作量。

　　应急场景的功能设计上，除了顶部的逃生出口结构，框架的焊接强度也满足救援时的冲击载荷要求，当维保人员通过伸缩器到达轿厢顶部开展救援时，框架可承受人员移动、设备操作带来的动载荷，不会出现结构失稳的问题。通风格栅的位置设置在轿厢顶部的居中区域，救援时人员可直接从该位置垂直进入轿厢内部，无需在顶部额外寻找开口位置，缩短救援操作的时间，提升应急救援的效率。
