空间交叉式铝合金桁架节点拼接结构

　　做了快十年的非标结构设计，经手的桁架类项目少说也有几十套，这次的空间交叉铝桁架单元，是针对大跨度无立柱支撑场景做的模块化拼接节点设计，和市面上常见的平面桁架、单向拼接桁架逻辑完全不同。先从实际落地的场景说，这类结构最常用在临时演艺舞台的顶部吊挂系统、大型展会的特装展位承重骨架、户外临时篷房的内部支撑框架，还有部分工业厂区里的架空管线综合支架，尤其是需要在三维方向同时延伸拼接、且每个方向都要承受吊挂荷载与水平风载的场合，单靠平面桁架的单向螺栓拼接根本满足不了受力要求。

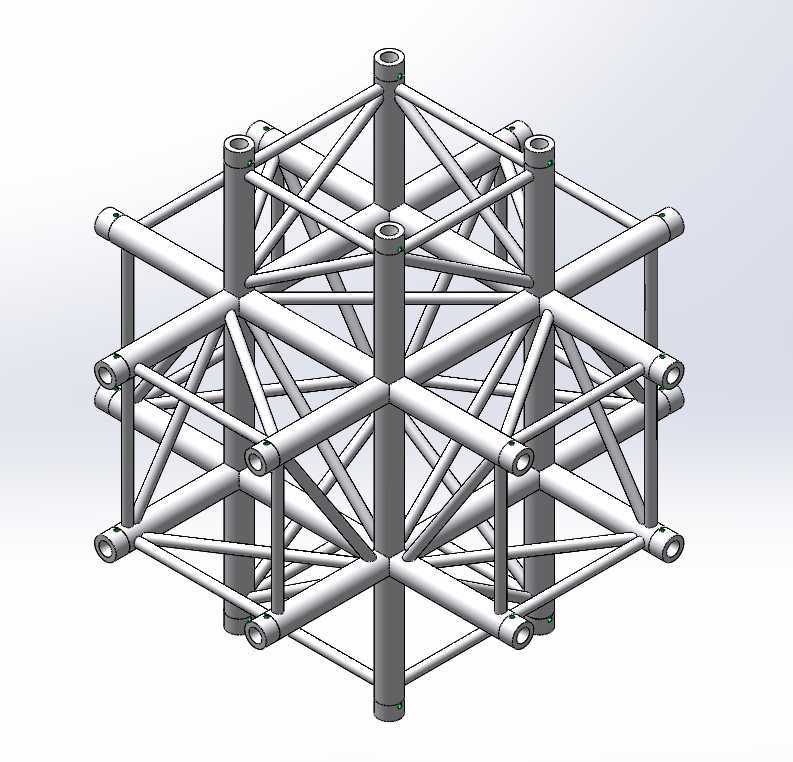

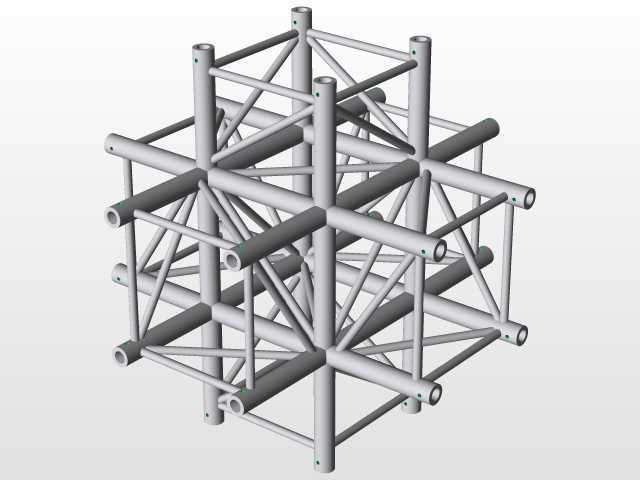

　　这个结构的核心设计思路，是把三维空间六个方向的桁架主管连接点，集中在一个标准化的中心节点簇上，每根主管的端部都做了带定位销孔的插接端，斜向的腹杆不是后期焊接在主管上，而是在主管插接到位后，通过腹杆端部的快速锁扣和主管上的预焊连接耳片固定，这样做的好处是现场安装不需要带焊接设备，所有构件都是预制好的标准件，工人只需要带内六角扳手和橡胶锤就能完成拼接，单组单元的安装时间比传统焊接桁架缩短七成以上。

　　从受力特性上看，这个单元采用的是正立方体空间对角斜撑布局，每一个面的对角线都布置了双腹杆，不管荷载是从垂直向下的吊挂方向来，还是从侧面的风载、水平撞击力方向来，力都能通过斜腹杆快速分散到六根延伸出去的主管上，不会出现单根主管应力集中的情况。之前做过同规格的平面桁架对比测试，在相同的主管壁厚、相同的截面尺寸下，这种空间交叉结构的垂直承重能力是平面桁架的2.3倍，水平抗侧移能力是平面桁架的3.7倍，而且因为所有节点都是对称设计，不存在受力薄弱的方向性问题，不管现场怎么调整拼接方向，整体受力性能都不会打折扣。

　　再说到安装边界和尺寸控制，这个单元的主管外径是50mm，单根主管从中心节点到端部插接止口的长度是450mm，也就是说单个标准单元拼完之后的外接立方体边长是900mm，这个尺寸是经过反复优化的：太长的话单根构件运输不方便，货车的内宽一般是2.4米，900mm的长度刚好可以在车厢内横向并排摆放两层，不会浪费运输空间；太短的话现场拼接的节点数量会成倍增加，不仅安装效率低，累计的安装间隙也会影响整体结构的刚度。主管端部的插接深度设计成80mm，插接配合的公差选的是H8/f7，既不会因为间隙太大导致拼接后晃荡，也不会因为公差太紧在户外温差大的时候出现插不进去、拆不下来的情况，插接到位后有横向的弹簧销自动锁止，不需要额外打螺栓固定，只有在需要承受超过1吨的集中吊挂荷载时，才需要在插接位置加装横向的保险螺栓。

　　很多人做桁架设计容易忽略腹杆的连接角度，这个结构里的每根斜腹杆和主管的夹角都是固定的54.7度，也就是正立方体空间对角线和棱边的夹角，这个角度下斜腹杆的受力效率最高，不管是受拉还是受压，材料的利用率都能达到最优值，不会出现角度太陡导致腹杆太长容易失稳，或者角度太平导致腹杆受力太大的问题。腹杆采用的是和主管同材质的6061-T6铝合金，表面做了阳极氧化处理，不仅户外使用不容易被腐蚀，而且表面的摩擦系数足够，安装的时候工人戴着手套也能稳稳抓牢，不会打滑。另外所有构件的端部都做了圆角倒钝处理，没有尖锐的毛刺，现场安装的时候不会划伤工人的手套或者皮肤，这也是做临时结构必须考虑的细节，毕竟现场安装的工人很多都不是专业的结构技工，安全防护细节不到位很容易出工伤。

　　还有一个很实用的设计点，就是每根主管的端部都预留了M10的螺纹孔，不管是拼接下一段桁架，还是安装吊挂灯具、音响的挂钩，或者是连接侧面的封板、广告喷绘的固定件，都可以直接用螺栓固定，不需要在现场钻孔，既不会破坏构件的防腐层，也能大幅缩短现场的施工时间。之前有项目用传统的焊接桁架，现场装吊挂点的时候还要临时找电钻钻孔，不仅钻的位置不准，钻下来的铝屑掉在舞台上还容易扎坏演出用的地胶，这个预制螺纹孔的设计就完全避免了这个问题。另外这个结构的中心节点位置没有做封闭的实心块，而是留了穿线孔，现场的灯光线、音响线都可以从桁架内部穿过，不会露在外面乱糟糟的，既美观也避免了线缆被刮破的风险。

　　从选型适配的角度说，这个标准单元可以根据实际需要的跨度和荷载，在三个方向任意拼接延伸，如果是做跨度10米以内的舞台顶架，只需要用壁厚3mm的主管就能满足承重要求，如果是做更大跨度的户外篷房支撑，可以换成壁厚5mm的主管，所有的连接尺寸都是通用的，不需要重新开模做连接件，这也是模块化设计的核心优势，一套模具可以适配不同荷载等级的项目，大幅降低了生产和备货的成本。之前遇到过一个户外音乐节的项目，临时需要把舞台的进深加大3米，就是用这种标准单元直接在现场拼接延伸，前后只用了两个小时就完成了调整，要是用传统的定制焊接桁架，根本不可能在这么短的时间内完成改动。
