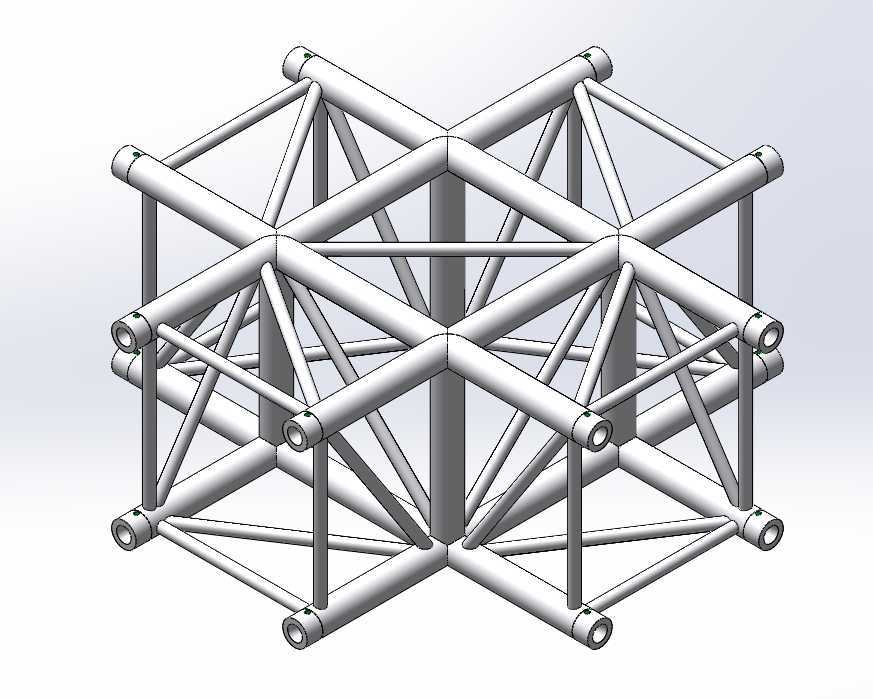

十字交叉铝合金桁架空间连接节点结构

　　该结构为铝合金桁架体系中的十字交叉转角连接单元，是演出舞台搭建、会展展位布置、户外临时支撑场景中常用的空间受力构件。在实际工程应用中，这类交叉节点主要承担多方向桁架段的荷载传递作用，当桁架体系需要在平面内做90度转向、同时兼顾上下层空间拓展时，该单元可直接作为核心连接枢纽，无需额外定制转接件，大幅降低现场拼装的复杂度。从功能特性来看，该单元采用圆管主弦杆搭配斜向腹杆的空间桁架构型，主弦杆为等直径铝合金圆管，端部预留标准插接接口，可与同规格的直段桁架快速对接，接口处的定位销孔可配合快装锁销实现无工具快速装配，适配临时搭建场景下的快装快拆需求。斜腹杆按照空间三角稳定构型排布，在三个正交平面内均形成稳定的三角受力体系，可同时承受竖向荷载、

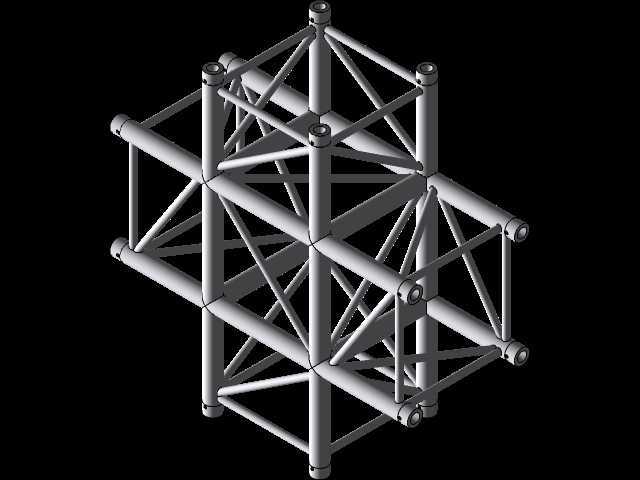

　　水平风载以及侧向冲击荷载，避免节点区域出现应力集中导致的变形失稳。设计过程中，优先考虑了节点区域的力流传递路径，所有腹杆与主弦杆的连接位置均避开了主弦杆的插接配合段，焊接位置做了圆弧过渡处理，减少焊接应力对杆件强度的影响；中心区域的竖向主管贯穿整个节点高度，上下两端同样预留插接接口，可实现多层桁架的竖向堆叠，满足高大空间支撑的搭建需求。从安装边界来看，该单元的外接轮廓为正十字形，单方向延伸长度适配P350规格桁架的标准节段模数，安装时四个水平方向的接口可根据实际搭建需求选择连接直段桁架、封头端盖或者斜向支撑，竖向接口可连接支腿或者上层桁架单元，所有接口的同轴度公差控制在装配允许范围内，现场拼装时无需额外校正即可实现顺畅对接。

　　实际使用中，这类节点单元常作为舞台背景架的转角核心、灯光架的十字交汇点、展位结构的空间支撑节点，相比采用多个直段桁架拼接的转角方案，一体化的节点结构整体刚度更高，拼装后的累计误差更小，在大跨度桁架搭建中可有效减少整体结构的挠度变形。结构的杆件壁厚经过受力核算，在满足铝合金材料许用应力的前提下尽可能降低自重，方便人工搬运与高空作业安装，所有外露杆件边缘均做了倒角处理，避免搭建过程中划伤施工人员，表面采用阳极氧化处理，具备一定的防腐蚀能力，可适应户外短期使用的环境要求。在结构建模过程中，所有杆件的中心线均严格对齐空间交汇点，保证受力分析时力流传递路径与实际工况一致，插接接口的配合尺寸按照行业通用公差设定，保证与同规格标准桁架的互换性，腹杆的排布角度经过优化，在保证结构刚度的同时尽可能减少杆件数量，降低整体制造成本。
