90度转角铝合金桁架连接结构

　　在演出会展、临时搭建、户外布景等场景里，转角位置的桁架连接一直是结构受力的关键节点，常规直段桁架无法适配90度转向的搭建需求，这款L90规格的转角铝桁架就是为解决空间转向衔接问题设计的专用构件。从实际使用场景来看，这类转角构件主要用于舞台背景架、灯光吊挂架、展会展位框架、临时篷房支撑结构的直角转向位置，承担直段桁架之间的力传导作用，同时保证整体框架的空间几何稳定性，避免转角位置出现应力集中导致的结构变形。

　　从结构设计逻辑上看，这款构件采用空间桁架的受力原理，主弦杆采用圆形铝合金管材，作为主要的承力构件，承担轴向的拉压载荷，腹杆采用同材质小直径圆管，按照三角形稳定结构排布，分别连接上下、左右的主弦杆，将主弦杆承受的弯矩、剪力分解为腹杆的轴向力，充分发挥铝合金材料轴向强度高的特性，同时大幅降低构件自身重量。不同于焊接式的固定转角，这款构件的主弦杆端部预留了标准的对接接口，接口位置设置了定位销孔与螺栓连接位，能够和同规格的P350直段桁架实现快速对接，不需要现场焊接，搭建时只需要将直段桁架的端头插入转角构件的对接端，穿入定位销后拧紧连接螺栓即可完成固定，大幅提升现场搭建的效率。

　　在安装边界方面，这款转角构件的外接轮廓适配P350系列桁架的截面尺寸，主弦杆的中心距与同系列直段桁架完全一致，对接后不会出现截面错位，能够保证整体框架的外表面齐平，方便后续铺设装饰面板、吊挂灯光音响设备。构件的90度转角精度控制在安装允许的公差范围内，多段拼接后不会出现累计角度偏差，保证大尺寸框架的整体方正度。从受力特性来看，腹杆的排布经过受力优化，在转角的内角、外角位置分别设置了斜向支撑腹杆，抵消转角位置受到的扭矩，当单侧桁架吊挂重物时，斜腹杆能够将偏载力均匀传递到相邻的两个直段桁架上，避免转角节点出现局部过载。

　　实际选型使用时需要注意，这款转角构件的承载能力和同规格直段桁架匹配，不能在转角位置直接吊挂超过额定载荷的设备，重型设备需要吊挂在直段桁架的节点位置，通过力的传导分散到转角结构上。构件表面采用铝合金阳极氧化处理，具备一定的防腐蚀能力，能够适应户外临时搭建的露天环境，短期使用不会出现锈蚀问题，重复拆装使用时，对接接口的磨损量较小，多次拆装后仍能保证连接精度。不同于钢制桁架，铝合金材质的转角构件重量更轻，人工搬运搭建时不需要起重设备辅助，两名作业人员即可完成转角位置的对接安装，非常适合短期临时搭建后快速拆除转场的使用场景，比如巡回演出、流动展会这类需要频繁转场的项目，这类标准化的转角构件能够大幅降低搭建的人工成本与时间成本。

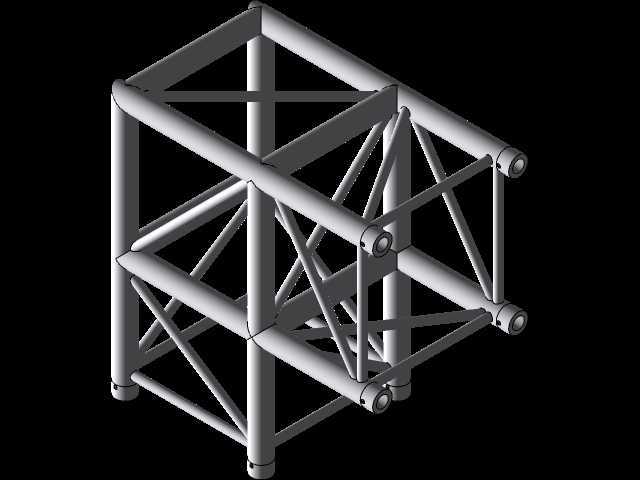

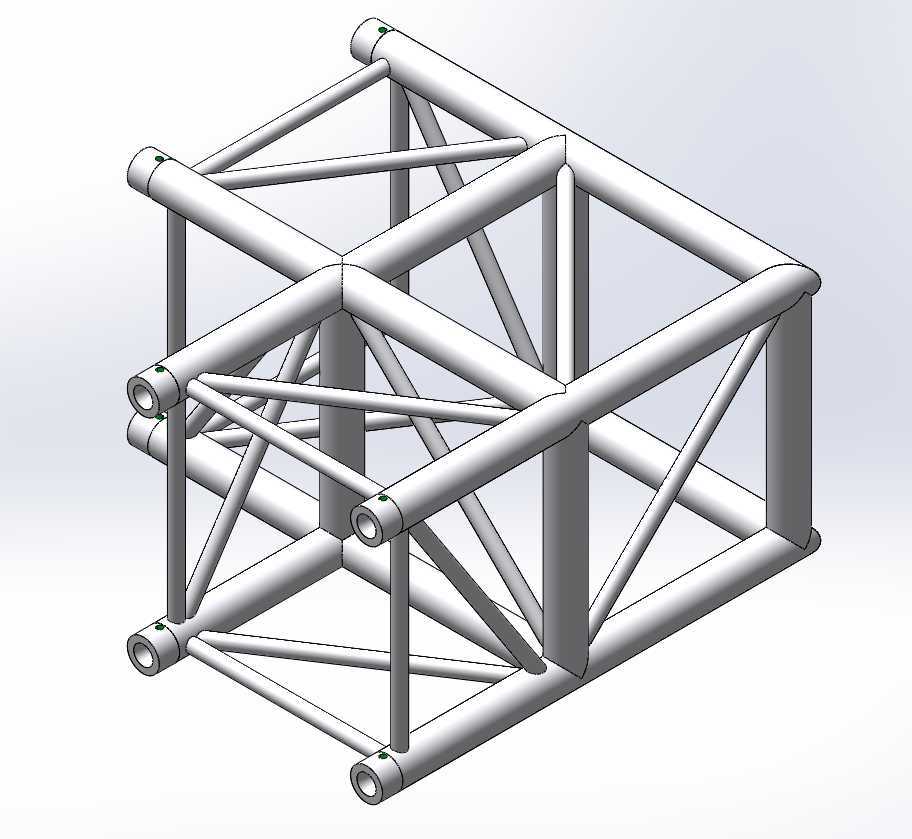

　　从建模细节来看，这款构件的每一根杆件连接位置都做了相贯线切口处理，腹杆与主弦杆的贴合面完全匹配，焊接位置的焊缝预留了合理的焊脚尺寸，建模时还原了实际加工的工艺细节，对接接口的销孔位置、螺栓过孔尺寸都按照实际加工公差设置，能够直接用于生产加工的图纸参考，也可以用于搭建方案的整体装配模拟，提前验证搭建方案的结构干涉问题，避免现场搭建时出现构件无法对接的情况。在整体框架的受力模拟中，这款转角构件的刚度能够满足常规演出搭建的载荷要求，在额定风载、额定吊挂载荷下，变形量控制在行业标准允许的范围内，不会出现影响使用的结构变形。
