演出展架用T90规格铝合金十字桁架结构

　　做舞台搭建、展会特装快十年，经手的桁架结构少说也有上百套，这套T90规格的十字型铝桁架，是户外中型演出、室内品牌巡展里用得最频繁的单元之一。先从实际应用场景说，这类四向连通的十字桁架单元，一般用在舞台顶棚的主承重节点、展位的多方向展架交汇位置，还有临时灯光架的转角分岔处，区别于普通直段桁架只能单向延伸，十字单元能同时向四个水平方向接出同规格桁架段，还能在垂直方向挂载灯具、音响、喷绘桁架或者装饰结构，是搭建复杂空间架体的核心转接构件。

　　从实际用途来看，这套结构的核心作用是在多方向架体交汇位置，把各段桁架的载荷均匀分散传递，避免单节点应力集中导致架体变形。平时做户外商演的时候，主顶棚的十字节点往往要同时承受四个方向直段桁架的拉力，还要挂载几百公斤的灯光、线阵音响的重量，遇到三四级风的时候还要承受侧向风载，所以这个节点的结构强度直接决定了整个架体的安全冗余。做展会特装的时候，这类十字节点常用来搭建多层展架的骨架，上面铺板材就能做产品展示台，侧面挂灯箱或者宣传物料，拆装速度快，重复利用率高，比焊接的固定架体灵活太多。

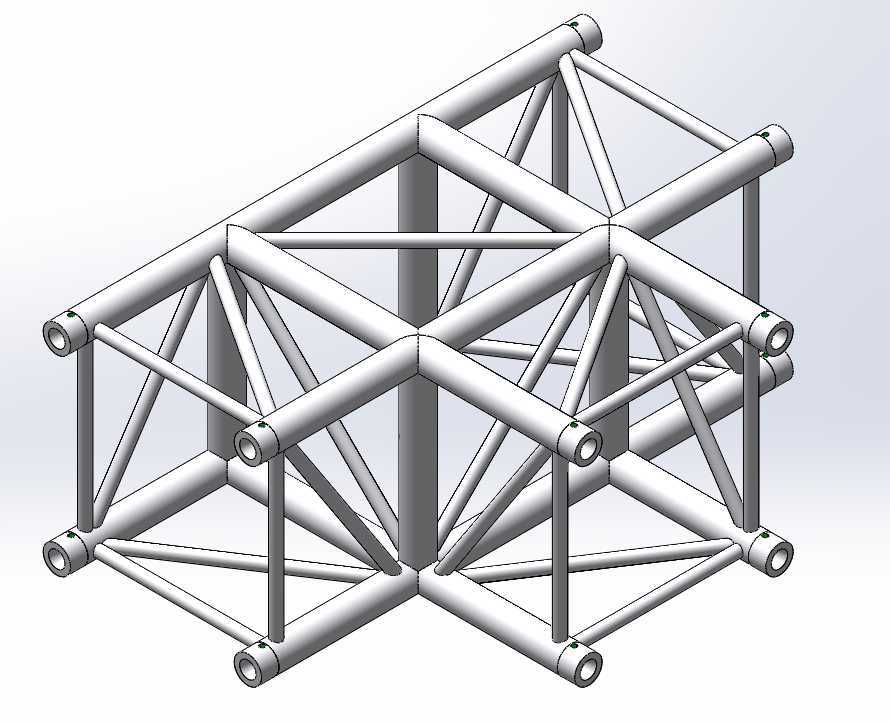

　　说到功能特性，这套桁架采用的是6061-T6铝合金圆管做主弦杆，斜腹杆用同材质小直径圆管做三角支撑，所有腹杆和主弦杆的连接位置都做了相贯线切口，贴合后满焊打磨，没有虚焊漏焊的位置。四个方向的连接端都做了插销式接头，和同规格直段桁架对接的时候，直接把插头插入主弦杆的端孔，插上弹簧销就能锁死，不需要额外拧螺栓，两个人配合的话，一个节点对接完只需要十几秒，拆装效率比法兰连接的桁架高不少。主弦杆的管径和壁厚是按T90系列的通用标准做的，和市面上同规格的桁架段完全通用，不需要定制转接件，现场搭建的时候如果缺件，临时调同规格的其他品牌桁架也能接上，不会耽误工期。

　　设计思路上，这套结构完全是按空间桁架的受力逻辑做的，四个方向的主弦杆在中心位置交汇，中心设置了垂直方向的加强立柱，把上下层的主弦杆连成整体，斜腹杆全部按45度角布置，每个四边形的框格里面都加了斜撑，把所有受力单元都拆成三角形稳定结构，不管是竖向的压载、水平方向的拉力还是侧向的弯矩，都能通过腹杆传递到整个架体上，不会出现局部杆件受力过大的情况。之前自己做受力验算的时候，单个这种十字节点，在四个方向各接6米直段桁架的情况下，中心垂直挂载300公斤的载荷，最大变形量不到2毫米，完全满足临时搭建的安全规范要求。另外设计的时候特意把所有焊接位置的焊趾都做了圆弧过渡，避免应力集中，反复拆装的时候也不会因为应力疲劳出现焊缝开裂的情况，正常使用的话，重复拆装几百次都不会出结构问题。

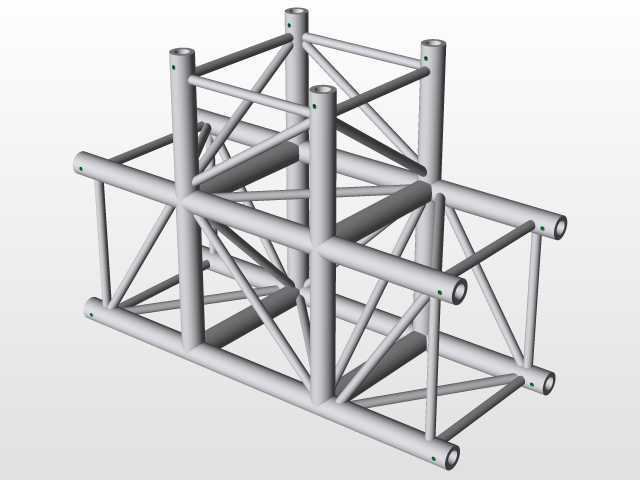

　　外形尺寸和安装边界这块，这套十字桁架的外接尺寸是900mm见方的立方体结构，四个方向的连接插头中心距和主弦杆中心距完全匹配P350系列桁架的标准，也就是主弦杆中心间距350mm，和同系列的直段、90度转角、T型三通单元都能无缝对接。安装的时候要注意，垂直方向如果要接立柱或者吊挂结构，中心的垂直加强管两端都预留了连接孔，不管是向上接顶段还是向下接支撑腿，都能直接用插销固定。现场搭建的时候，这个十字单元的安装位置必须提前放线定位，四个方向接出的桁架段要保持水平，不然插销会别劲，装完之后要检查每个弹簧销都完全弹出卡到位，避免使用过程中脱开。另外要注意，这个单元的设计载荷是均布载荷下的参数，如果要在节点位置挂重型设备，需要额外加斜拉钢丝绳做保险，不能单靠桁架本身的焊缝承重。

　　平时做建模的时候，这套结构的相贯线切口是建模的难点，每个斜腹杆和主弦杆的相交位置都要做精确的相贯线切割，不能有缝隙，不然焊接的时候会有焊不透的情况，影响结构强度。另外连接插头的同轴度要求很高，四个方向的插头中心必须和主弦杆中心完全重合，公差控制在0.1mm以内，不然对接的时候会插不进去，或者间隙过大导致架体晃荡。实际工程里，这类铝桁架的表面一般做阳极氧化处理，耐磨不容易生锈，户外使用也不会掉漆腐蚀，比铁桁架轻很多，搬运的时候两个人就能抬动，不需要大型吊装设备，特别适合临时搭建的场景。
