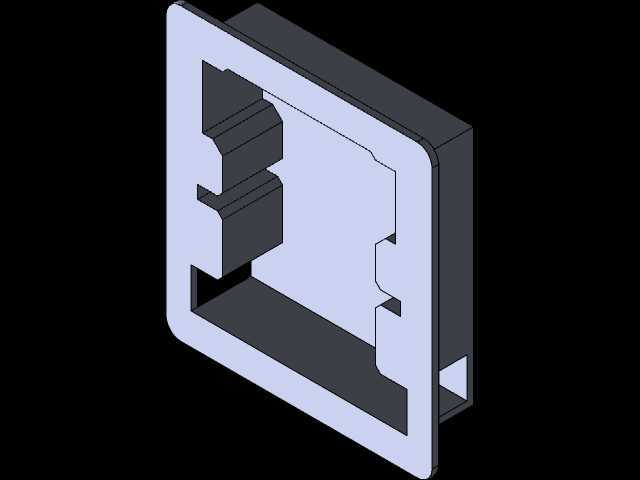

该结构件属于伺服执行机构的配套壳体副翼组件,主要应用在小型舵机伺服系统的动作输出端,常见于航模姿态控制、小型自动化设备的角度调节模块、精密工位的姿态微调机构中,承担副翼动作的承载、壳体防护以及安装定位的多重作用。从实际使用场景来看,这类构件多用于对安装空间有严格限制的紧凑伺服单元,在舵机输出扭矩传递过程中,副翼结构需要和内部传动拨叉精准配合,壳体部分则负责包裹内部传动齿组、电位器等核心元件,避免外界粉尘、碎屑进入传动间隙造成卡滞,同时为整个伺服单元提供对外安装的基准面。设计过程中首先考虑的是安装边界的适配性,构件整体采用框式镂空结构,外侧为带圆角的矩形安装法兰,法兰边缘预留了和安装基座贴合的平整基准面,
能够保证安装后整体平面度满足伺服动作的精度要求,不会因为安装面翘曲导致副翼动作出现卡涩。内部的型腔结构完全匹配伺服内部的传动组件轮廓,凸起的定位筋条刚好卡入传动件的导向槽内,既能够限制传动件的轴向窜动,又可以为副翼的摆动提供行程限位,避免副翼过转损坏内部电位器。副翼部分的连接结构采用了阶梯式卡槽设计,能够和外部的舵面连杆或者执行拨杆快速卡接,不需要额外的紧固件即可实现可靠连接,在频繁往复摆动的工况下也不会出现松脱。结构的壁厚设计经过了受力校核,法兰安装边的厚度满足安装螺钉的锁紧深度要求,不会因为锁紧力过大造成安装边开裂,内部型腔的壁厚在保证结构强度的前提下做了镂空减材处理,既降低了构件整体重量,
又减少了注塑或者机加工过程中的材料损耗,同时避免了壁厚不均导致的成型变形。从安装配合的角度来看,构件的外侧轮廓尺寸完全适配标准17g规格伺服的安装尺寸,能够直接替换同规格的原厂壳体副翼组件,不需要对原有安装基座做二次加工,内部的型腔避让槽充分考虑了传动齿轮的运动包络,在副翼全行程摆动过程中,内壁和传动齿之间始终保留均匀的间隙,不会出现运动干涉。构件的边角位置全部做了圆角过渡处理,既避免了安装过程中锐边划伤操作人员,又能够减少应力集中,在频繁受冲击的工况下不会出现边角开裂的问题。在实际装配过程中,该构件和伺服上盖的配合面采用了止口定位结构,装配时能够快速对齐安装孔位,降低装配对位的难度,
副翼的输出轴孔位置和壳体基准面的垂直度经过严格控制,保证副翼摆动过程中不会出现偏摆,确保动作输出的角度精度符合伺服系统的控制要求。这类结构件的设计核心是在有限的空间内同时实现防护、定位、传动连接、行程限位多重功能,不需要额外增加附属零件即可满足伺服单元的装配需求,有效压缩了整个伺服机构的整体体积,适配小型化、轻量化的设备设计趋势。
