航模升降舵方向舵伺服安装壳体结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:467592
  • 航模升降舵方向舵伺服安装壳体结构

  在航模飞行控制系统的硬件搭建环节,舵机安装壳体是连接舵机输出端与舵面传动结构的核心承载零件,这类零件的设计合理性直接影响舵机工作的稳定性与舵面操控的响应精度,尤其针对小克数级别的微型伺服舵机,安装壳体的结构刚性、定位精度与安装适配性,是航模结构设计中需要重点考量的部分。这款适配17g微型伺服的安装壳体,主要应用于固定翼航模的升降舵与方向舵舵机安装场景,在小型电动固定翼、滑翔机以及室内特技航模的飞控结构中,这类壳体承担着固定舵机本体、传递舵机输出扭矩、隔绝机身振动传递的多重作用,避免舵机在高频舵面调整过程中出现位移、松旷,进而导致舵面虚位、操控滞后甚至飞行失控的问题。从结构设计思路来看,这款壳体采用了嵌入式围合的结构形式,

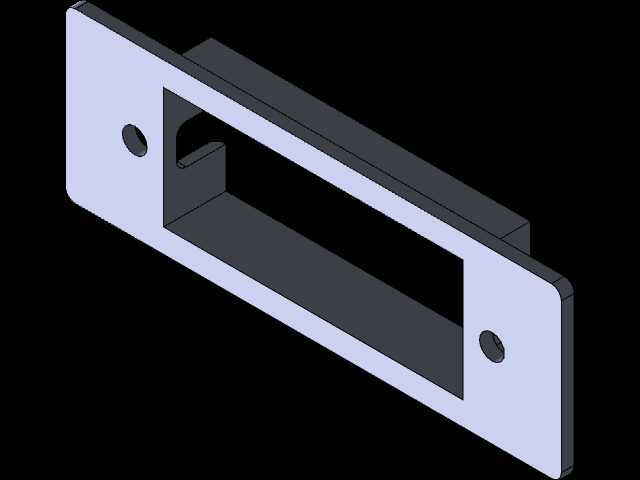

  主体为带法兰边的框型腔体结构,腔体内部的轮廓尺寸完全匹配17g规格微型舵机的外形边界,腔体深度刚好覆盖舵机主体的安装高度,舵机装入后不会出现上下窜动的间隙,同时腔体侧壁预留了舵机输出摇臂的活动空间,避免摇臂在最大舵角偏转时与壳体发生运动干涉。前端的法兰安装边是整个零件的安装基准面,法兰边上对称布置了两个安装定位孔,孔位间距匹配常规轻木、泡沫航模机身的舵机安装槽标准孔距,安装时可以直接通过自攻螺丝或者热熔胶将法兰边固定在机身的舵机安装位上,不需要额外制作安装转接件,能够大幅缩短航模组装的工时。在功能特性上,这款壳体的腔体内部做了局部的限位凸台设计,凸台位置刚好对应舵机外壳的定位凹槽,舵机推入腔体后可以直接通过凸台完成周向定位,

  不需要额外打胶或者加装压片就能限制舵机的周向转动,在舵机输出大扭矩拉扯舵面时,能够避免舵机本体在壳体内跟转,保证舵机输出的扭矩全部传递到舵面连杆上。同时壳体的壁厚做了差异化设计,法兰边位置壁厚略大于腔体侧壁,在保证安装边结构刚性、避免螺丝锁紧时法兰边开裂的前提下,腔体侧壁采用了均匀的薄壁厚设计,尽可能降低整个安装座的自身重量,适配小型航模对机身重量的严苛控制要求,不会因为加装安装座额外增加过多的机头或者机尾配重负担。从安装边界来看,这款壳体的整体外轮廓尺寸适配航模机身内部常见的舵机安装开槽尺寸,腔体的开口方向正对舵面连杆的传动路径,舵机装入后输出轴的中心高度与常规航模舵面摇臂的中心高度保持一致,

  安装后不需要额外调整连杆的长度或者弯折角度,就能保证舵机输出的转动角度线性传递到舵面,减少舵面行程的非线性误差。在实际装机使用中,这类壳体还能起到一定的防护作用,能够避免机身内部的线束、泡沫碎屑或者其他组装杂物卡入舵机的齿轮组间隙,导致舵机卡滞、扫齿等故障,尤其是在炸机或者硬着陆的场景下,围合式的壳体结构能够分散撞击冲击力,减少外力直接作用在舵机外壳上导致的舵机损坏概率。设计过程中针对这类小尺寸安装件,还特意做了边角的倒圆角处理,既避免了尖锐边角在组装过程中划伤操作人员或者划破航模的蒙皮,也能够减少应力集中,提升零件在采用3D打印或者注塑工艺加工时的结构强度,避免在受力较大的边角位置出现断裂问题。对于航模结构设计从业者来说,这类标准化的舵机安装壳体可以直接复用在同规格舵机的安装场景中,不需要每次装机都重新设计舵机安装位,能够大幅提升航模结构设计的效率,同时统一的安装尺寸也方便后续的舵机更换与维护,出现舵机故障时只需要将旧舵机从腔体中抽出,替换同规格的新舵机即可,不需要重新打孔或者调整安装位。
