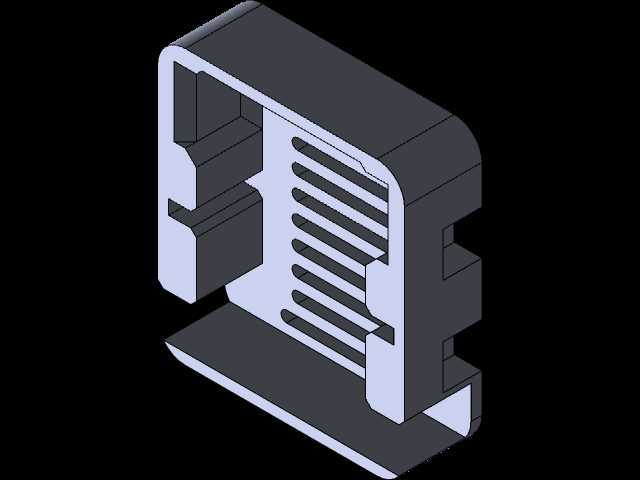

侧风用伺服壳体结构设计

　　这类侧风布局的伺服壳体，主要适配小功率伺服驱动单元的侧出风散热需求，常见于桌面级自动化设备、小型机械手关节内置驱动、3D打印设备运动轴驱动模块这类安装空间紧凑、散热路径受限的应用场景。不同于常规尾部出风的伺服外壳结构，该壳体将通风栅格设置在侧立面，能够在设备横向排布多组驱动单元时，避免相邻设备的出风气流相互干扰，减少热风回流导致的驱动模块温升高、过载保护触发的问题。从结构设计逻辑来看，壳体采用半包围框式承载结构，主体壁厚根据安装受力点做了差异化分配，安装卡位的壁厚做了局部加厚处理，能够承受伺服模块插接、固定过程中的装配应力，避免长期使用后卡位变形导致的模块松脱。侧立面的散热栅格采用等间距平行通槽设计，槽宽经过气流阻力校核，

　　既能够保证足够的通风通流面积，让伺服驱动板上的功率元件产生的热量能够通过侧方气流快速带出，又能避免栅格间隙过大导致外部灰尘、细小金属碎屑直接进入壳体内部造成电路短路风险。壳体内部设置了多道定位筋条，筋条的位置完全匹配伺服驱动PCB板的安装孔位与元件避让需求，装配时PCB板可以顺着筋条滑入到位，不需要额外设置复杂的定位工装，能够提升批量装配的效率，同时筋条也能在壳体受到侧向冲击时，对PCB板形成支撑，避免板体受弯变形导致元件引脚脱焊。壳体的安装边界做了圆角过渡处理，没有尖锐的直角棱边，一方面能够避免装配过程中划伤操作人员的手部，另一方面也能减少壳体在注塑成型过程中的应力集中问题，降低成型后壳体翘曲变形的概率。

　　壳体端部设置了卡扣式连接结构，不需要额外使用螺丝固定端盖，能够减少整体装配的零件数量，降低物料管理成本，同时卡扣的扣合量经过反复校核，既能够保证端盖装配后不会因为设备运行的振动松脱，又能在后期维护拆卸时不需要使用专用工具，徒手即可完成端盖拆卸，方便内部元件的检修更换。从安装适配性来看，该壳体的外部轮廓尺寸适配17g量级的小功率伺服驱动模块，整体外形方正，能够紧密嵌入设备的安装槽位内，侧方的散热栅格刚好对齐设备内部的横向散热风道，当设备的散热风扇运转时，气流可以直接穿过栅格带走内部热量，不需要额外为该伺服模块设置独立的散热风道，能够简化整体设备的散热系统设计，压缩设备内部的空间占用。壳体的底部设置了定位凸台，

　　凸台的尺寸匹配设备安装板上的定位凹槽，装配时可以快速完成壳体的对位，不需要反复调整安装位置，固定孔位的周边做了局部加厚的沉台设计，当使用螺丝固定壳体时，沉台能够承受螺丝的锁紧力，避免壳体壁被螺丝压裂，同时沉台的深度也控制在合理范围，保证螺丝锁紧后螺丝头不会突出壳体表面，避免和周边其他零件产生干涉。在细节设计上，壳体内部的拐角处都做了圆弧过渡，没有直角死角，在注塑生产时能够让塑料熔体更好地填充型腔，减少缺胶、气泡等成型缺陷，同时也能减少壳体内部的积灰死角，长期使用后灰尘不会在拐角处大量堆积，降低灰尘积聚导致的绝缘性能下降风险。侧方栅格的边缘做了微小的倒角处理，避免栅格边缘的飞边在装配时刮伤PCB板上的线路或者元件，也能减少气流穿过栅格时产生的风切噪音，提升设备运行时的静音表现。这类壳体的设计充分考虑了小功率伺服驱动模块在紧凑安装场景下的散热、装配、维护需求，没有冗余的结构设计，所有结构特征都服务于实际使用功能，在保证结构强度的前提下尽可能压缩了整体体积，适配小型自动化设备对零部件小型化、易装配、高可靠性的要求。
