双轴剪切式家用塑料废料破碎装置结构

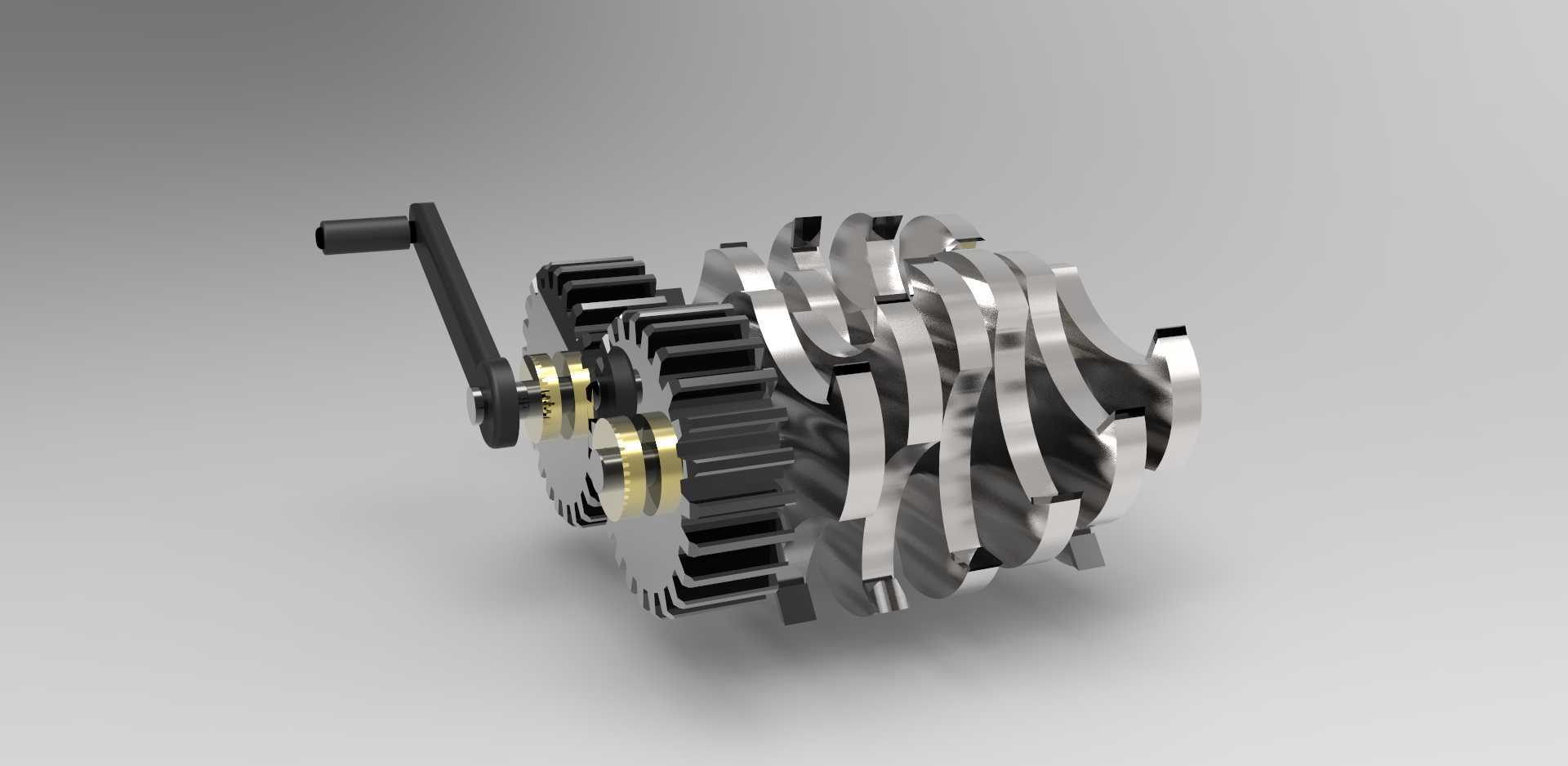

　　这款破碎装置的核心应用场景瞄准小型化固废预处理环节，区别于工业级大吞吐量破碎生产线，它的设计初衷是适配分散式的塑料废弃物前置破碎需求，比如社区回收点的零散塑料瓶、包装袋预处理，或是小型加工站点的边角料减容作业，能在回收转运前将蓬松的塑料废料剪切为尺寸均匀的碎块，大幅降低废料的存储占用空间与转运成本。从功能实现逻辑来看，装置采用平行双轴剪切结构，两根破碎轴上交错排布的多边形剪切刀盘在啮合转动过程中，会对落入破碎腔的塑料物料形成撕扯、剪切、挤压的复合作用力，哪怕是带有一定韧性的塑料包装袋、薄壁塑料瓶，也不会出现普通单轴破碎机常见的物料缠绕、空转打滑问题，刀盘的刃口角度经过针对性优化，剪切薄壁塑料时不需要过大的驱动扭矩就能完成切断，能有效降低驱动端的负载损耗。

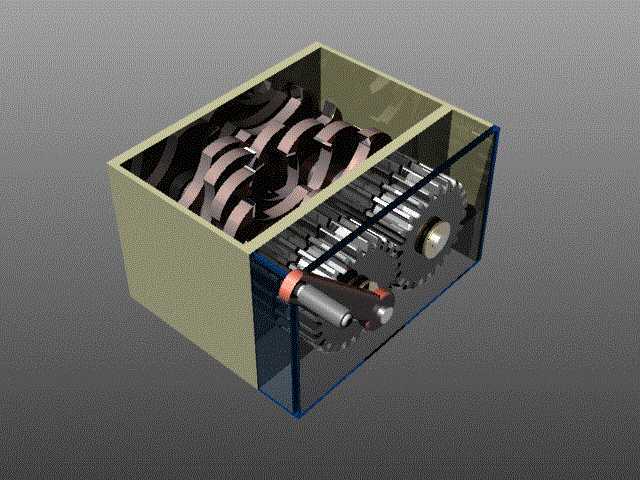

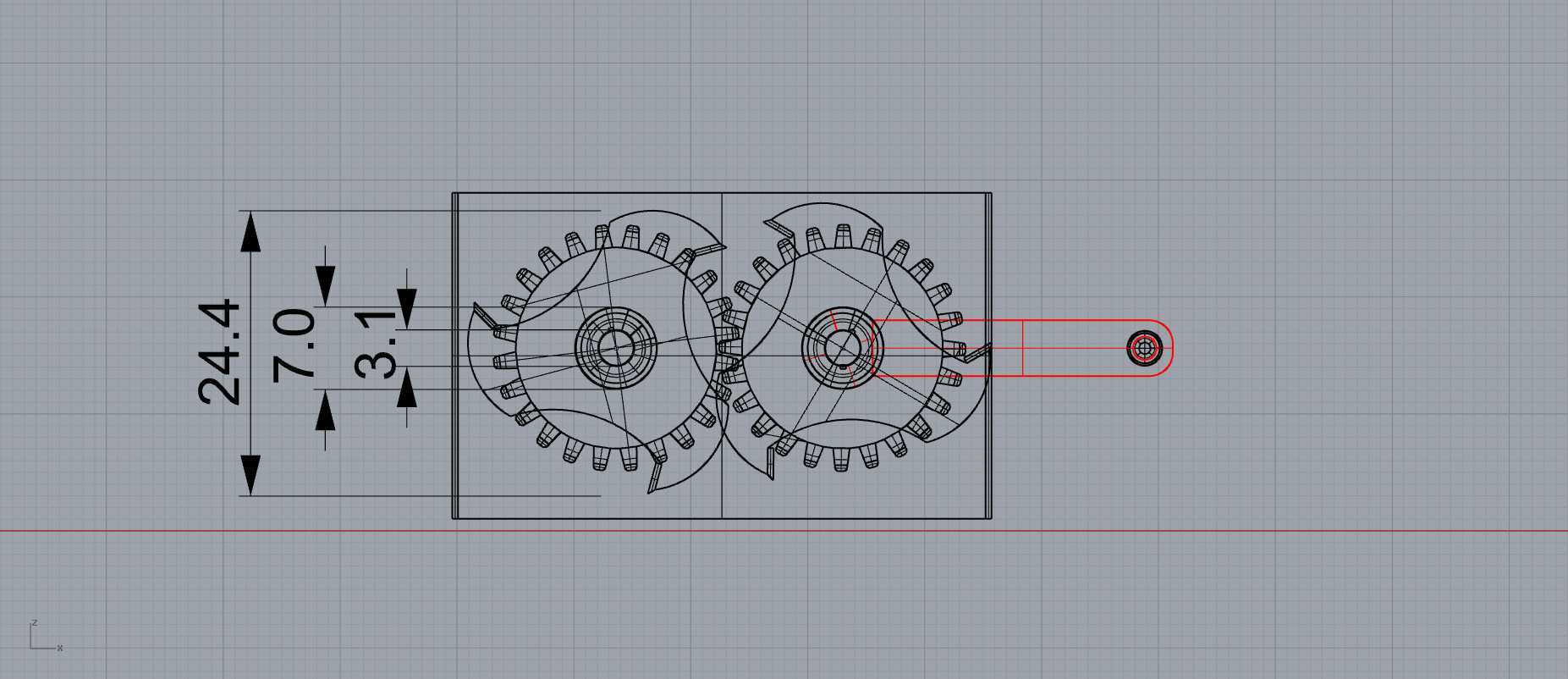

　　整个设备的结构布局采用集成式箱体设计，破碎腔与齿轮传动腔做了分隔式布局，前侧半开放的破碎腔采用敞口式进料设计，进料口的宽度与破碎轴的有效工作长度匹配，能保证零散塑料物料顺利落入刀盘啮合区域，不会出现边角卡料的情况；后侧的传动腔为封闭结构，内部布置的两组传动齿轮分别与两根破碎轴同轴连接，齿轮采用外啮合直齿结构，传动比设置为1:1，保证两根破碎轴能够同步反向转动，刀盘的交错间隙控制在2mm以内，既能保证剪切精度，又能避免碎料卡入刀盘间隙造成轴系卡滞。箱体的外侧预留了驱动轴的安装接口，可直接连接手摇驱动结构或是适配小功率减速电机，不需要额外加装复杂的传动转接部件，安装边界的适配性较强，不管是固定在工作台架上做固定式作业，还是加装移动滚轮做移动式作业，都不需要对主体结构做大幅改动。

　　从设计思路层面来看，这款装置没有追求过高的破碎吞吐量，而是把结构紧凑性、使用便捷性放在了优先位置，整体外形尺寸控制在小型设备范畴，破碎腔的容积刚好适配单次少量零散塑料的破碎需求，不会因为腔体过大造成空载能耗浪费，箱体的侧壁采用透明可视材料制作，作业过程中可以直接观察到内部刀盘的运转状态与物料破碎进度，一旦出现卡料情况能够第一时间发现并处理，不需要频繁拆解箱体排查故障。刀盘与轴的连接采用键连接固定方式，长期使用出现刃口磨损后，可以单独拆卸更换单片刀盘，不需要更换整根破碎轴，能降低后期的维护成本；传动腔内部的齿轮啮合位置预留了润滑脂加注空间，日常维护只需要定期补充润滑脂就能保证齿轮传动的顺畅性，不需要复杂的维护操作。

　　在安装适配方面，装置的底部预留了标准的安装固定孔位，孔位间距适配常规的小型设备安装架尺寸，不需要额外定制转接板就能完成固定；驱动端的轴伸尺寸采用通用的圆轴带键槽设计，不管是连接手摇柄做手动作业，还是连接联轴器对接电机驱动，都能直接适配，不需要对轴端做二次加工。破碎腔的底部预留了出料口的安装位置，可根据使用需求直接对接集料盒或是输送管道，破碎完成的塑料碎块能够直接排出，不会在腔体内堆积造成堵塞。考虑到塑料破碎过程中可能出现的碎料飞溅问题，进料口的边缘做了向内的折边设计，能够阻挡碎块从进料口溅出，提升作业过程的安全性；传动腔的封闭结构也能避免碎料落入齿轮啮合区域，防止齿轮被硬杂质卡滞损坏。
