便携金属质感USB桌面小风扇结构设计

　　做这个小风扇的结构建模，最初是在做桌面工位送风设备的方案验证时，想测试不同表面处理工艺在渲染环节的呈现效果，顺带把这类小型USB供电风扇的整套结构逻辑捋顺。这类小风扇的核心应用场景就是桌面近距离送风，不管是办公室工位、宿舍桌面还是临时外出的便携办公场景，都不需要大尺寸风扇的大风量，反而对低噪、近距离柔和送风、摆放灵活性要求更高。

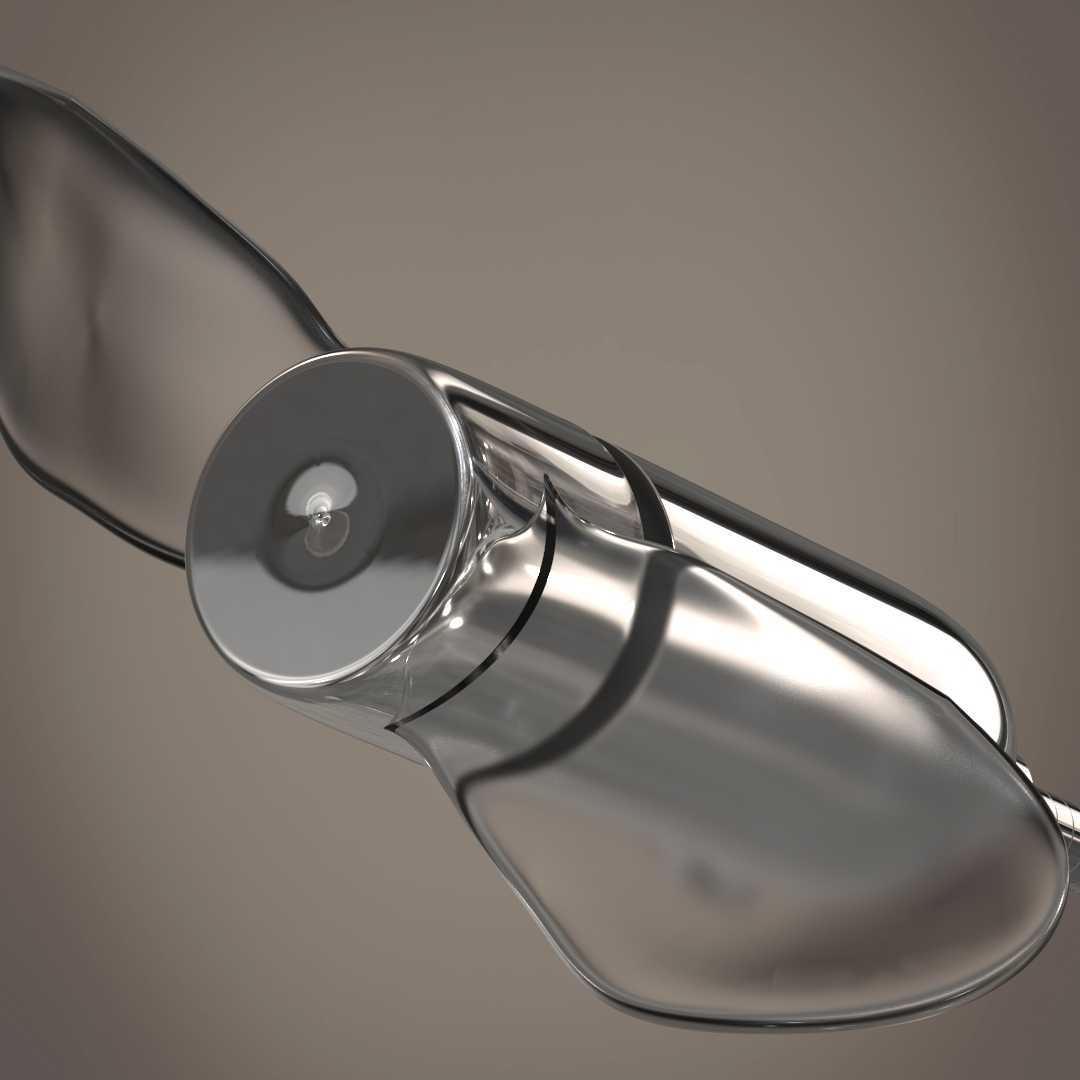

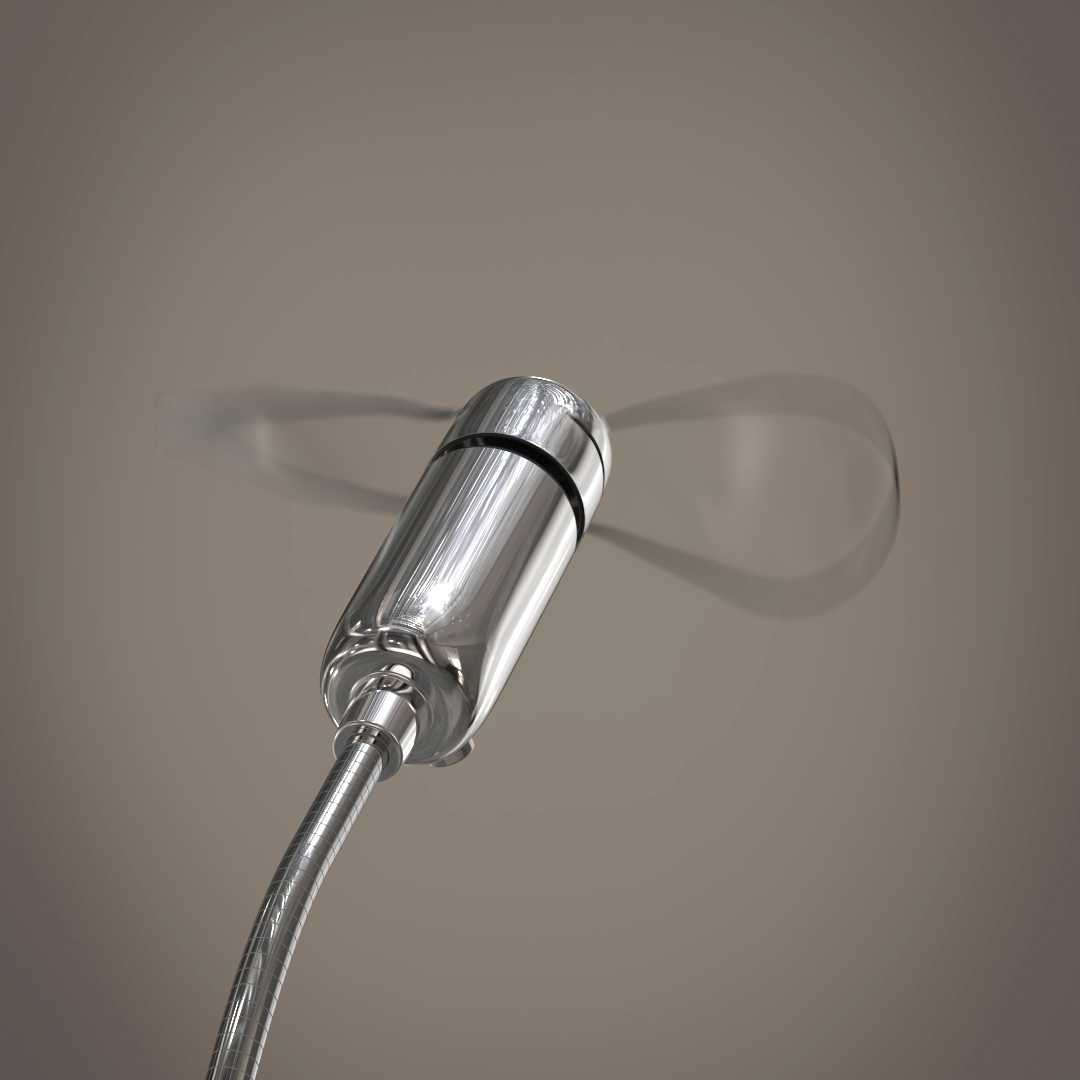

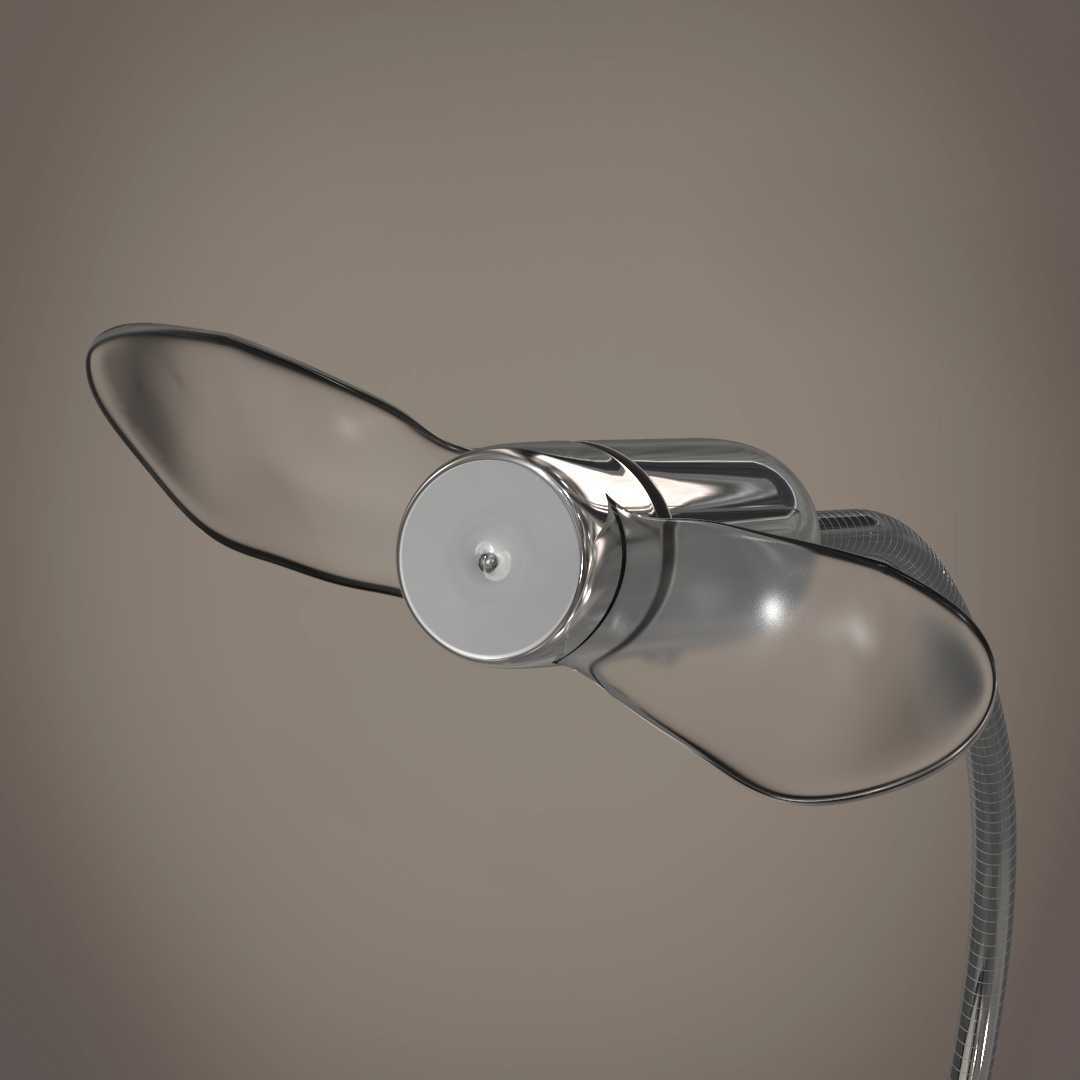

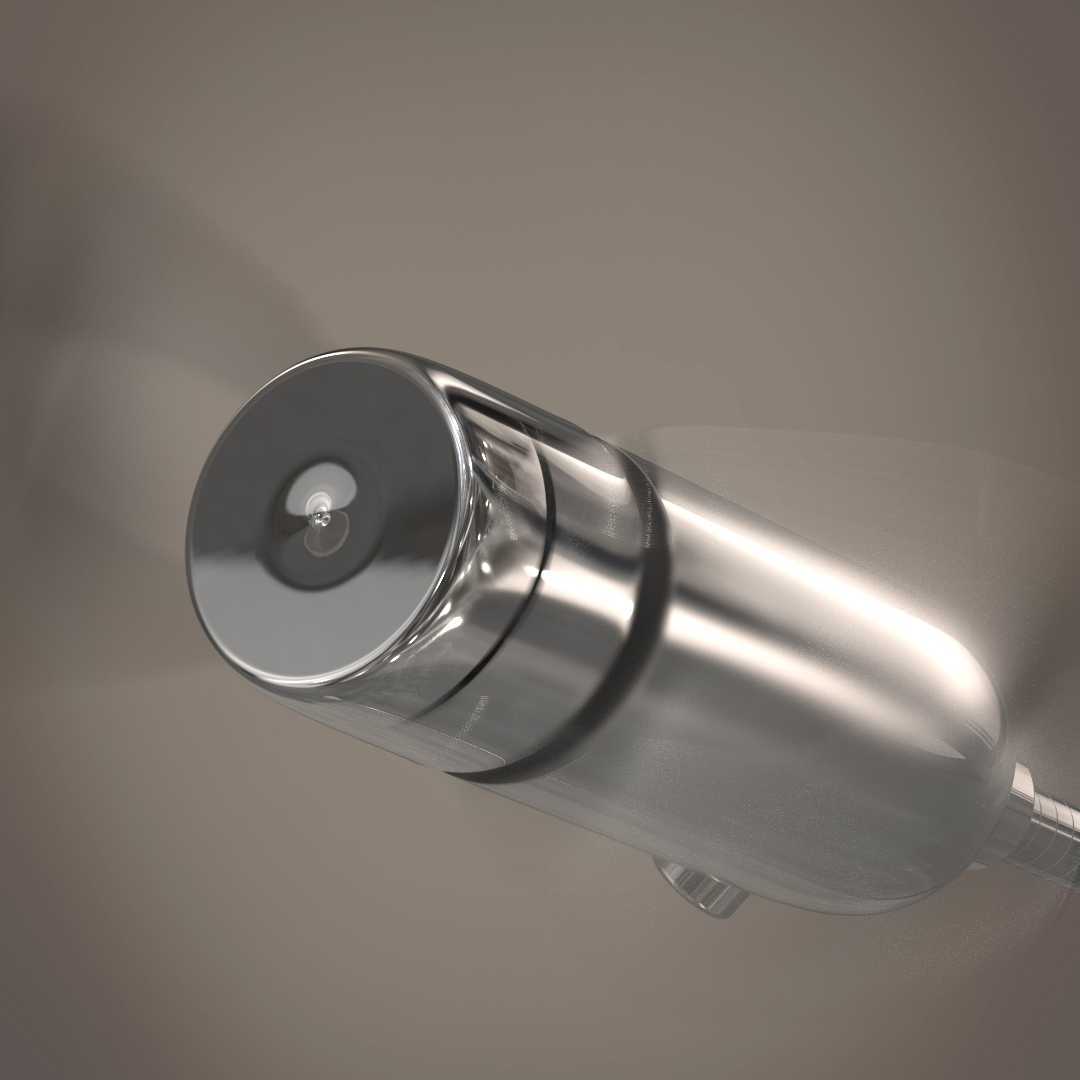

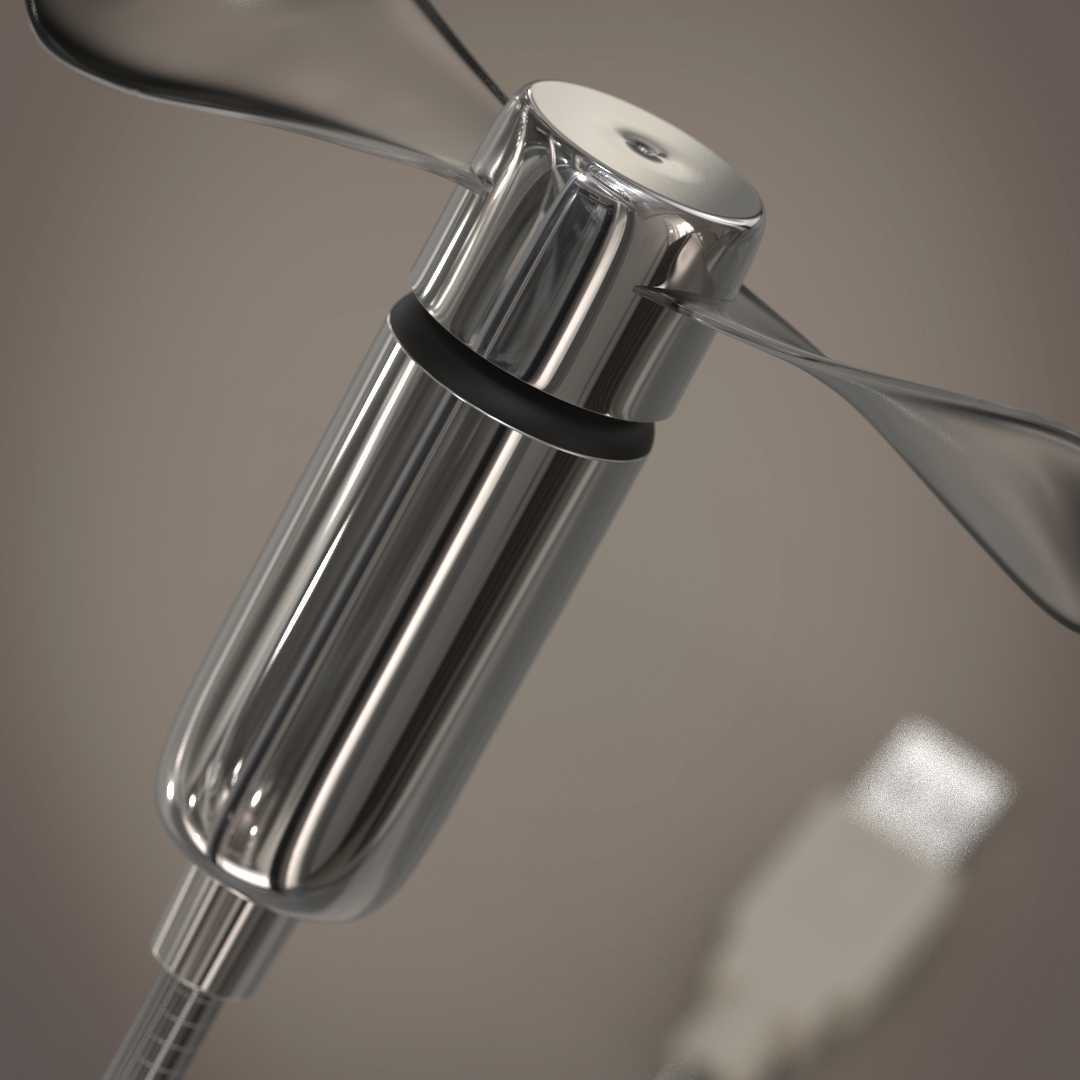

　　从功能特性来看，这款风扇采用USB5V供电逻辑，不需要额外配置电源适配器，直接接驳电脑USB口、充电宝、车载USB接口都能正常运转，适配绝大多数日常取电场景。扇叶采用两叶柔性软胶材质设计，一方面是两叶结构在低转速下就能形成稳定的送风柱，近距离送风不会有硬风拍脸的不适感，另一方面软胶材质即便运转过程中误触扇叶，也不会造成划伤，对桌面有零散小物件、或者日常使用时手部容易碰到扇叶的场景来说，安全性提升很明显。主机部分采用亮面镀铬金属质感外壳，一方面金属外壳的散热效率比普通塑料外壳更好，内置的小型直流电机长时间运转产生的热量可以通过外壳快速散出，避免电机积热导致的寿命衰减，另一方面亮面镀铬的外观质感更适配各类桌面陈设风格，不会像普通塑料风扇那样显得廉价。

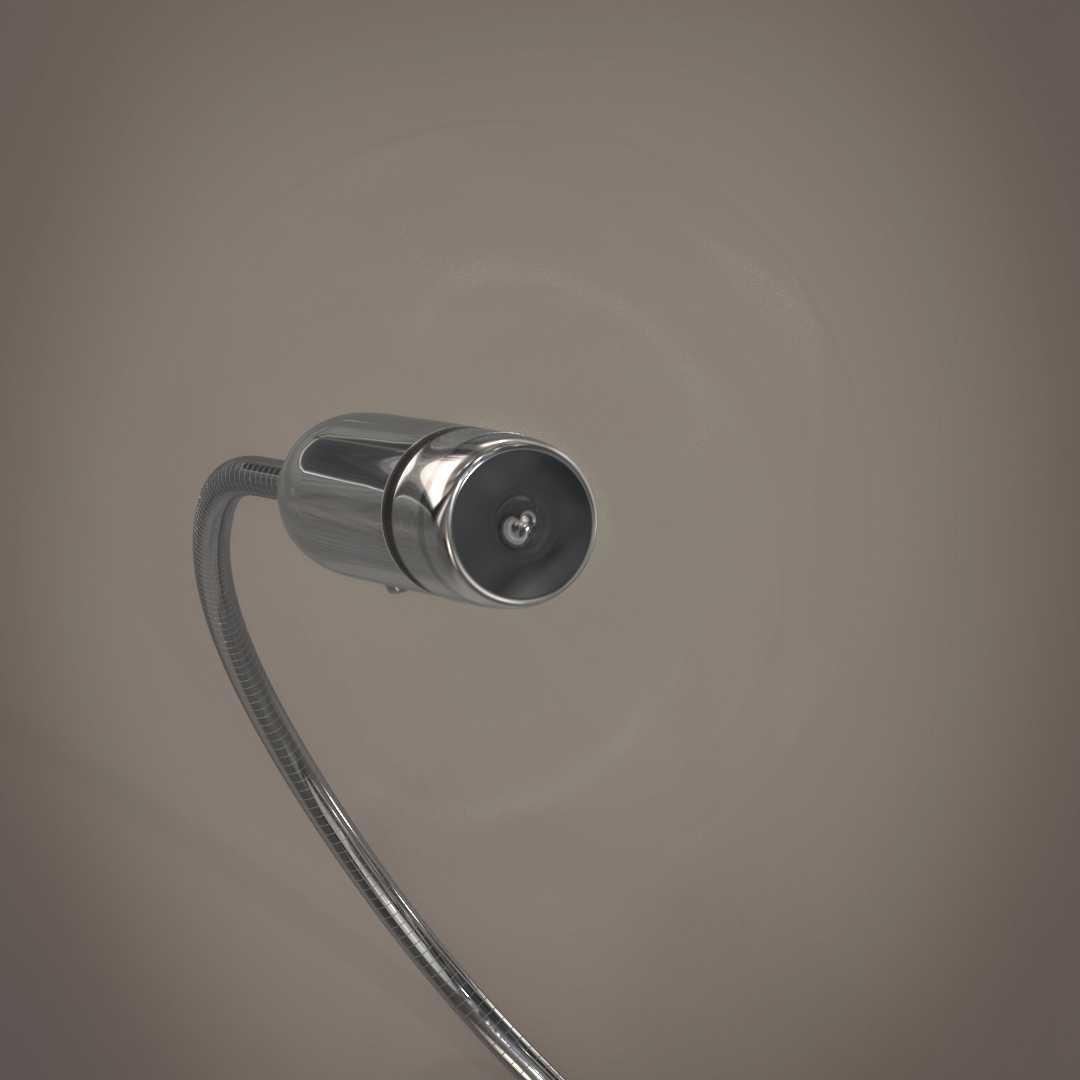

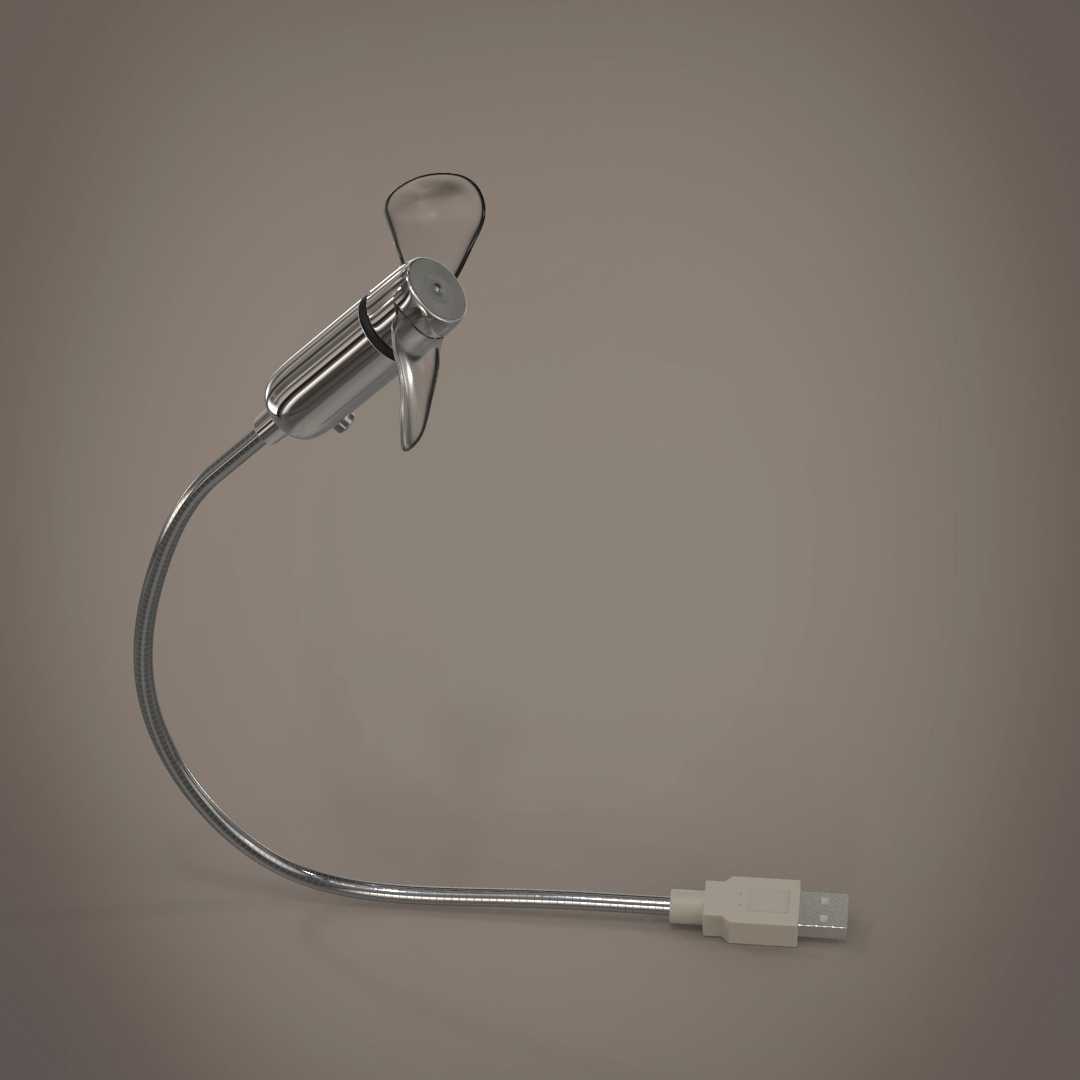

　　设计思路上，首先考虑的是桌面摆放的灵活性，没有采用传统小风扇的固定底座加硬质支撑杆结构，而是用可任意弯曲定型的金属鹅颈管作为支架连接部分，鹅颈管内部是定型钢丝加外包防护层，可以根据使用者的坐姿、桌面摆放位置任意调整送风角度，不管是需要直吹面部降温，还是斜向吹走桌面笔记本键盘区域的积热，甚至抬高角度给桌面小型绿植通风都能轻松调整，不需要挪动风扇主体位置。扇头部分的结构做了动平衡校准，两叶扇叶的重量配平误差控制在0.1g以内，避免低转速运转时出现抖动，连带鹅颈管出现共振异响的问题。电机部分采用低噪直流无刷电机，额定转速控制在1800转每分钟，在距离扇头30cm的常用使用距离下，运转噪音控制在30分贝以内，不会干扰办公时的专注状态，也不会影响视频会议、线上听课的收音效果。

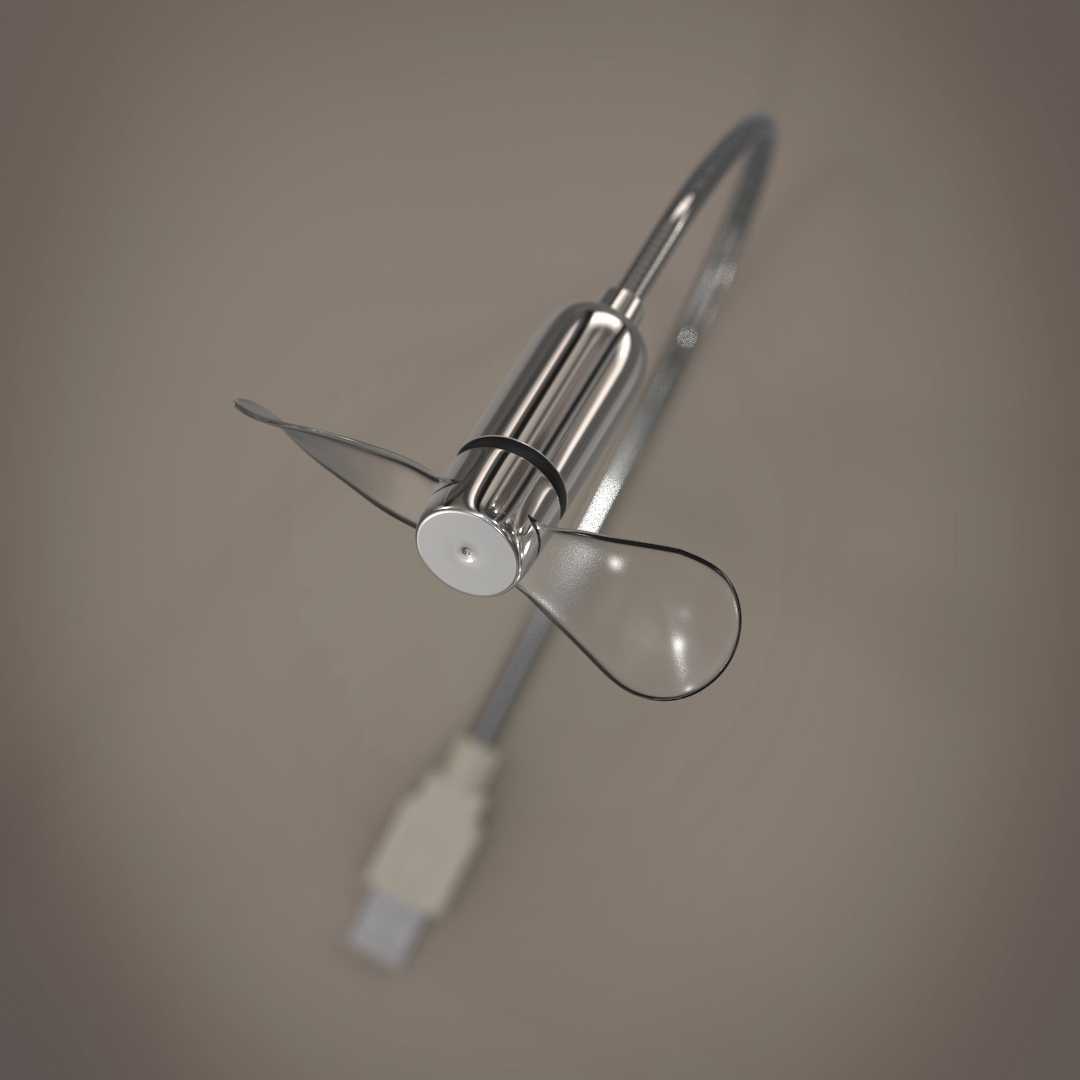

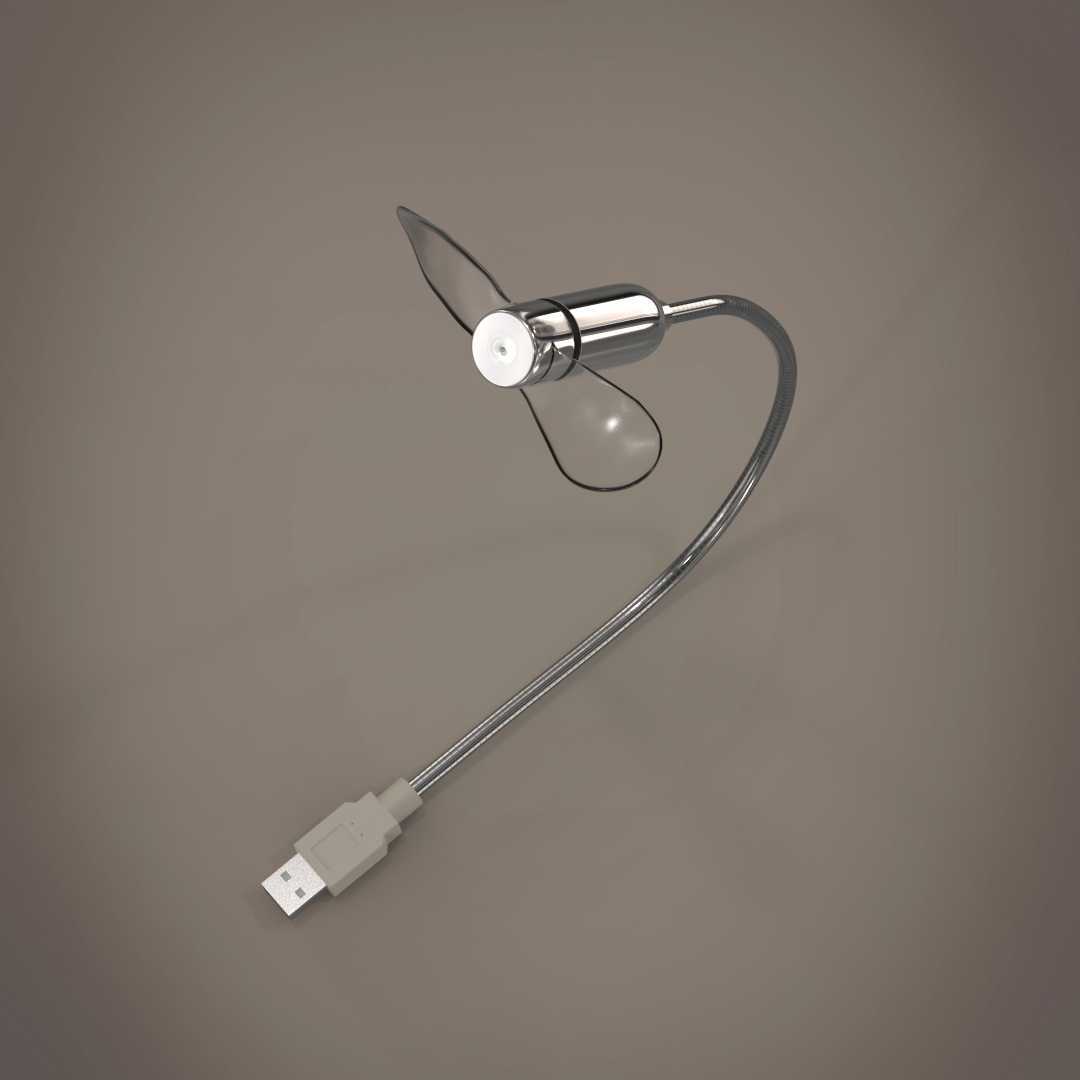

　　外形尺寸与安装边界方面，扇头部分的直径控制在90mm，整体主机长度不含支架为110mm，鹅颈支架的有效弯曲长度为200mm，整体重量控制在180g左右，不管是放在笔记本电脑旁边的狭窄桌面空间，还是夹在显示器侧边、甚至临时固定在桌板边缘都不会占用过多桌面面积。供电线采用标准USB-A接口，线长预留1.2m，足够覆盖从桌面USB接口到摆放位置的距离，不需要额外搭配延长线。扇头前端的防护做了一体化的边缘收边处理，没有突出的棱角，日常拿取移动的时候不会刮碰到桌面的其他物品，外壳的接缝位置做了0.05mm以内的公差配合，不会出现拼接缝隙过大积灰难以清理的问题。

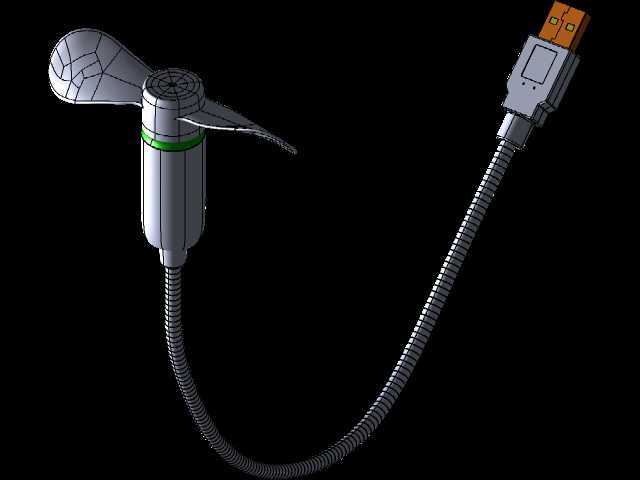

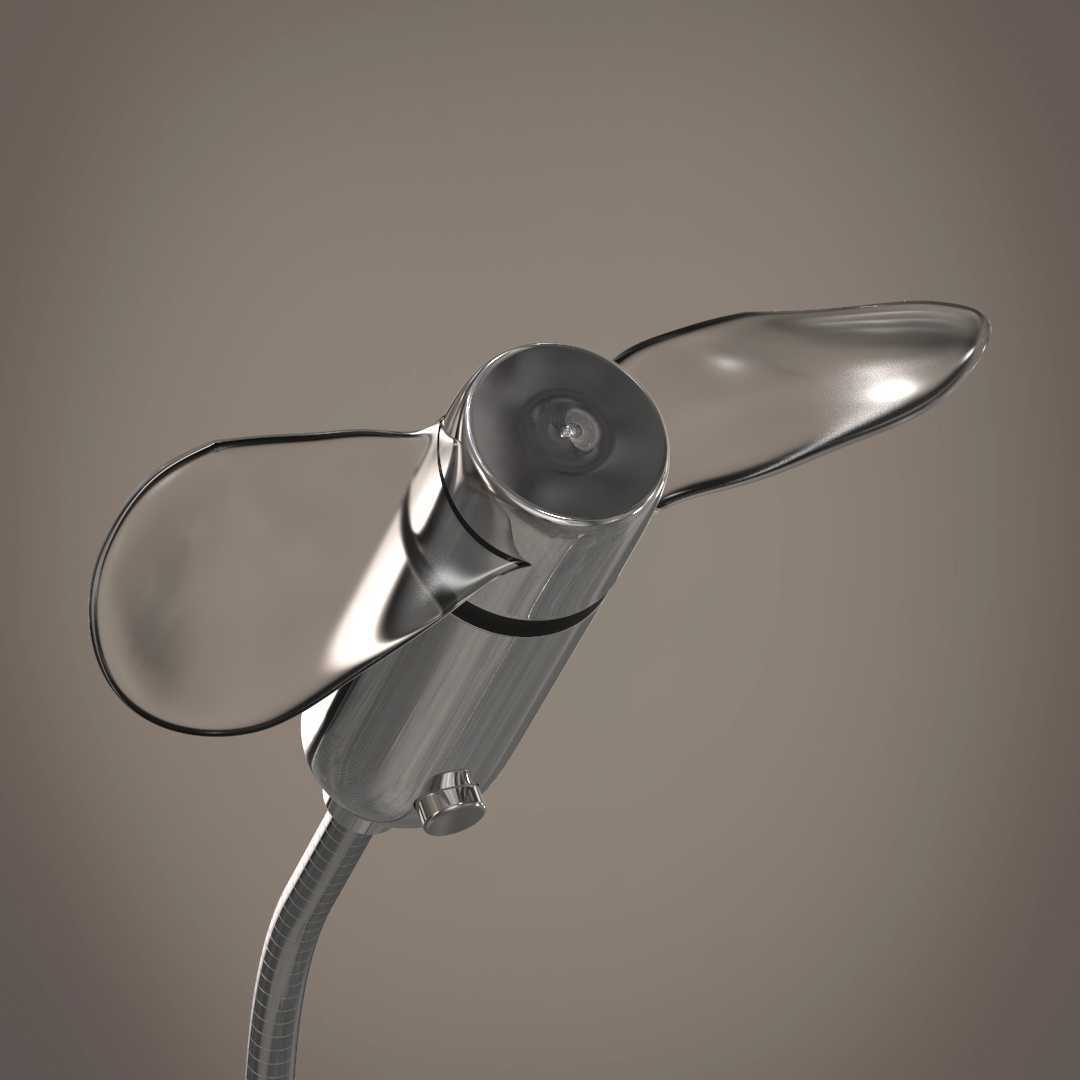

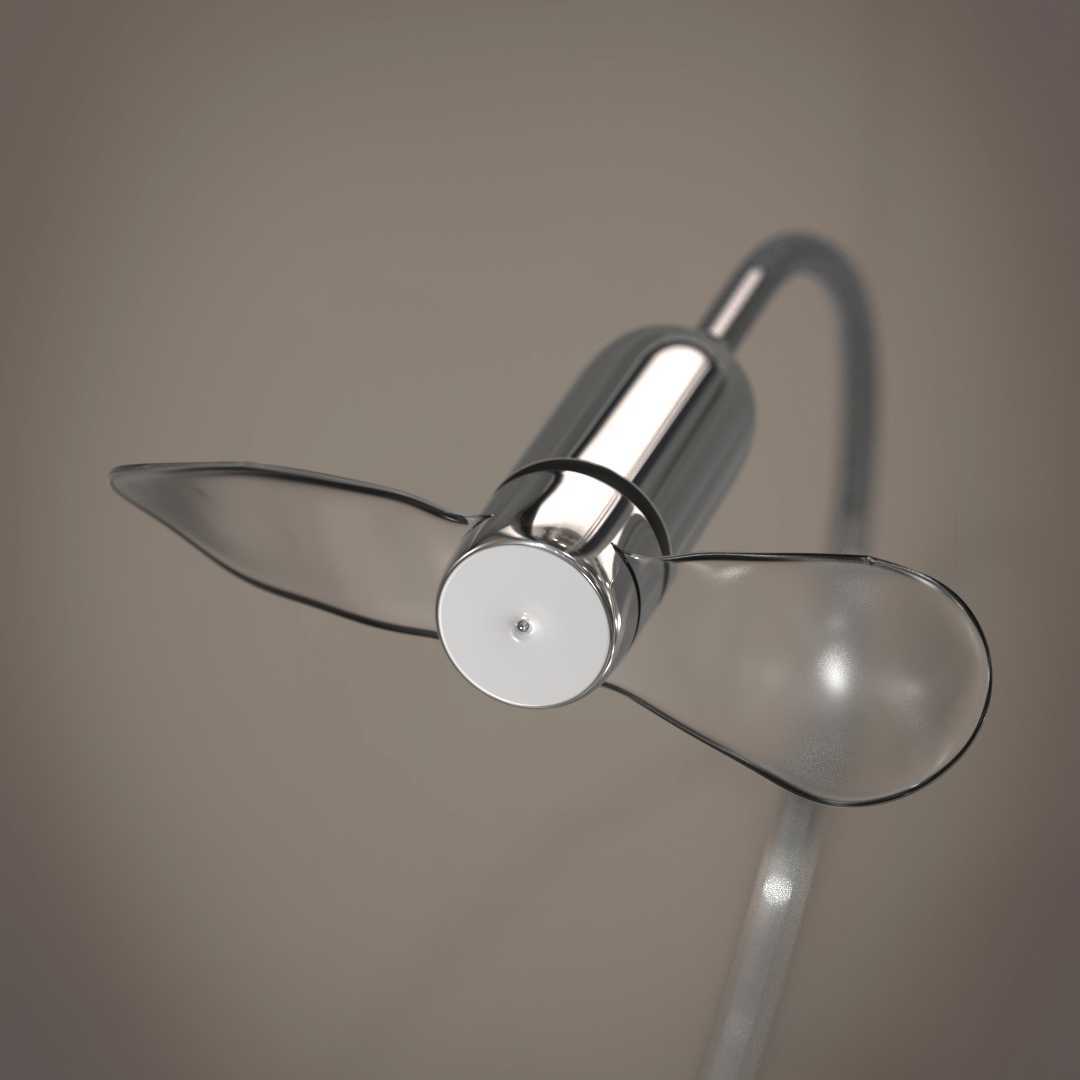

　　在结构细节上，扇叶和电机输出轴的连接采用卡扣式结构，不需要额外螺丝固定，后续如果需要清理扇叶上的积灰，可以直接徒手拆下扇叶擦拭，清理完成后对准卡扣卡紧就能正常使用，不需要借助额外工具。鹅颈管和扇头、供电端的连接位置做了防弯折应力释放结构，避免反复调整角度的时候连接位置出现线材断裂、外皮破损的问题。外壳的表面处理做了多层抛光镀铬工艺验证，建模阶段就把不同粗糙度的镀铬层反射效果做了区分，渲染出来的金属质感不会出现塑料感的反光，能真实还原金属外壳的光影反射效果，也能给后续做同类金属质感小型数码产品的表面处理提供参数参考。
