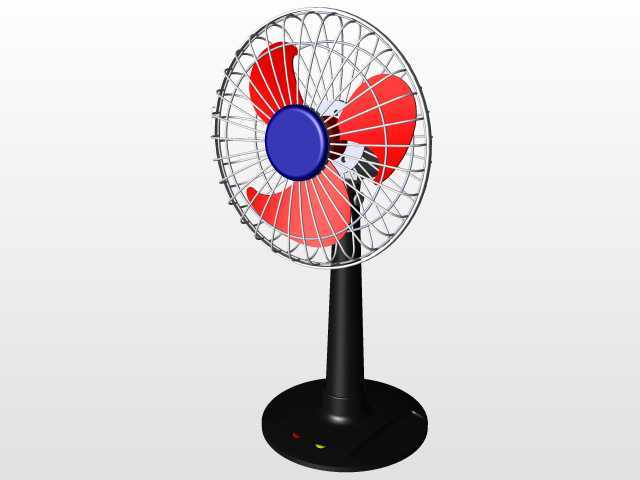

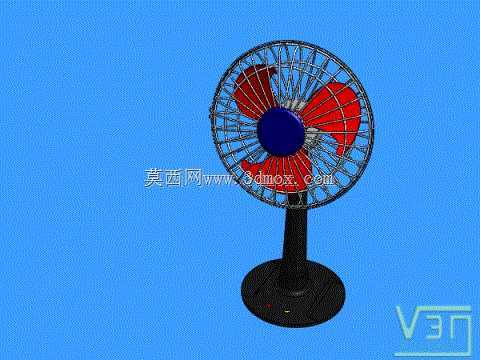

桌面台式摇头送风风扇三维结构设计

　　底座上表面预留了功能按键的安装位，可集成风速调节、摇头开关、定时控制等操作元件，按键布局贴合人手操作的自然角度，无需抬手过高即可完成档位切换。中部支撑杆采用细长柱式结构，连接底座与上部扇头，内部中空用于走布控制线路，杆身的直径经过力学校核，既保证足够的支撑强度，避免扇头运行时出现杆身晃动的问题，也不会因杆身过粗影响整体外观的协调性，部分同类型产品会在支撑杆上设置高度调节结构，这款模型的支撑杆为固定高度设计，适配常规桌面的坐姿送风高度，扇头中心距离放置台面的高度约为350-400mm，刚好对准人体上半身的核心散热区域，无需额外调整角度即可获得舒适的送风体验。上部扇头总成是实现送风功能的核心部分，包含网罩组件、扇叶、驱动电机、日常办公桌面、家庭书桌、小型工位等近距离送风场景中，台式风扇是适配性极强的空气循环设备，区别于落地扇的大覆盖范围、吊扇的固定安装属性，台扇的摆放自由度更高，可直接放置在平整台面上，针对1-2人小范围区域实现定向或往复送风，快速带动局部空气流动，在闷热环境下提升体表散热效率。这款台扇的整体结构分为三个核心模块，分别是底部支撑底座、中部立式支撑杆、上部扇头送风总成，三个模块之间通过可拆卸的连接结构组合，既方便生产阶段的分模块装配，也便于后续使用过程中的部件维护更换。底座部分采用圆盘式配重结构，整体轮廓为圆形，底部接触台面的区域做了微幅内凹的防滑处理，内置配重块降低整机重心，避免扇头摆动过程中出现整机倾覆的问题，

　　摇头机构四个子部件。网罩分为前后两部分，前网罩与后网罩通过外圈的卡扣结构锁紧，网条采用径向辐射式排布，网条间隙控制在12mm以内，符合小家电安全防护的间隙要求，避免运行过程中手指误入接触高速转动的扇叶，同时网条的截面做了流线型处理，降低气流穿过网罩时的风阻与紊流噪音。扇叶采用三叶片斜切结构，叶片曲面经过气动优化，转动时可稳定推动空气向前流动，叶片前缘做了圆角处理，减少切割空气时产生的涡流噪音，扇叶与电机输出轴之间通过锁紧螺母固定，安装时需保证扇叶的动平衡精度，避免高速转动时产生整机振动。驱动电机采用单相交流异步电机或低压直流电机，固定在后网罩的中心支架上，电机输出轴直接连接扇叶，省去中间传动结构，提升传动效率、降低运行噪音，

　　电机尾部设置有过热保护元件，当电机长时间运行温度过高时会自动切断电源，避免出现烧机风险。摇头机构集成在扇头与支撑杆的连接位置，通过曲柄连杆结构带动扇头实现水平方向80-100度的往复摆动，摆动过程中转速均匀，无卡顿或异响，可将送风范围覆盖到更大的区域，不需要摇头时可通过拨杆断开摇头机构的传动，实现固定方向送风。从安装边界来看，这款台扇的底座直径约为180mm，放置时仅需要占用台面上直径200mm左右的平整区域，不会过多占用桌面的办公空间，整机最大外轮廓尺寸为扇头网罩的直径，约为260mm，摆放时周边预留50mm以上的空间即可保证进风顺畅，不会因周边遮挡影响送风效率。设计过程中优先考虑了使用安全性与运行稳定性，

　　所有外露的结构件均做了圆角钝化处理，没有尖锐的棱角，避免日常使用过程中磕碰划伤，电气线路全部隐藏在结构件内部，没有外露的走线，既提升外观整洁度，也避免线路被剐蹭破损带来的用电风险。扇头的俯仰角度可在一定范围内调节，用户可根据自身的坐姿高度调整送风的上下角度，适配不同的使用需求，俯仰调节的阻尼力度经过调校，调整后可稳定保持在设定角度，不会出现扇头自行下坠的问题。在实际生产适配中，这款结构可直接适配ABS塑料外壳的注塑生产，网罩、扇叶、底座、支撑杆等部件均可通过注塑工艺批量成型，零部件的分型面设计贴合注塑工艺要求，没有倒扣或难以脱模的结构，可有效降低生产阶段的模具成本与成型不良率，金属部件仅用于电机轴、连接螺丝、配重块等少数位置，整体重量控制在2kg以内，方便用户单手挪动位置。
