工业用脚踏式电动控制踏板结构设计

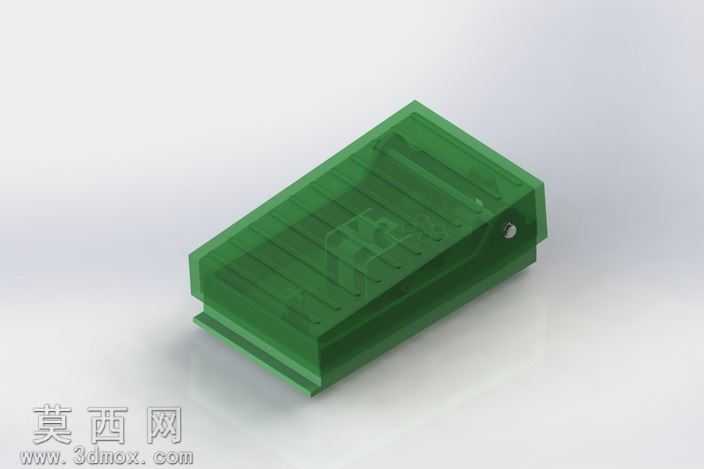

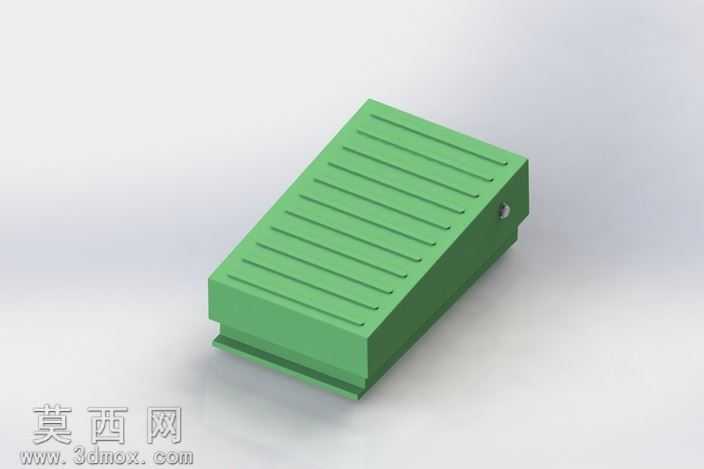

本作品为工业场景使用的脚踏式电动控制踏板三维模型，建模过程采用SolidWorks完成全参数化结构搭建，首先从整体外观轮廓入手，确定踏板的长方体基础壳体尺寸，匹配工业脚踏设备的常规握持与踩踏操作空间比例。建模阶段优先完成主体外壳的结构拆分，将上盖防滑筋条、侧边安装卡扣、前端触发接口、侧部固定孔位等特征逐一通过草图拉伸、切除、阵列等命令实现，上盖表面的平行防滑筋采用线性阵列方式排布，保证筋条间距均匀、高度一致，满足踩踏时的防滑摩擦力需求，同时避免筋条过高造成的硌脚问题。壳体侧边的圆形固定孔位做了沉头处理，适配标准紧固件的安装尺寸，前端的触发连接结构做了卡扣式限位设计，保证内部电控元件安装后不会出现松动移位。材质与渲染阶段，主体外壳选用工业常用的玻纤增强尼龙材质，渲染时调整材质的漫反射颜色为哑光工业绿色，添加细微的磨砂质感纹理，模拟真实工程塑料的表面触感，同时在场景中搭建柔光摄影棚环境，添加地面反射效果，让模型呈现出真实的产品展示效果，侧部的固定小圆点做了金属银色材质赋予，模拟金属固定销的视觉效果。结构设计上采用上下扣合的壳体方案，无需额外螺丝即可完成初步扣合，配合侧部的固定销实现壳体的牢固连接，内部预留充足的空间用于安装微动开关、接线端子等电控元件，踏板的触发行程做了合理预留，保证踩踏时可以顺畅触发行程开关，松开后可自动复位，整体结构无冗余特征，所有壁厚保持均匀，避免注塑生产时出现缩痕、填充不足等工艺问题，设计过程中充分考虑工业现场的使用需求，壳体边缘做了圆角过渡处理，避免尖锐边角造成的磕碰伤害，整体造型简洁规整，兼顾结构强度与生产工艺可行性。
