Pin样式拖曳球钩连接结构三维建模

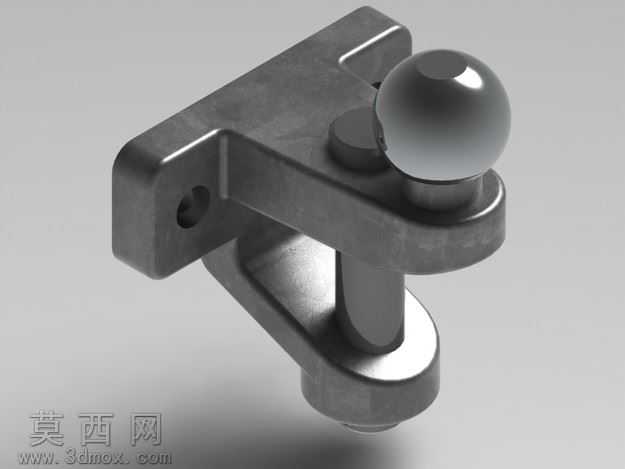

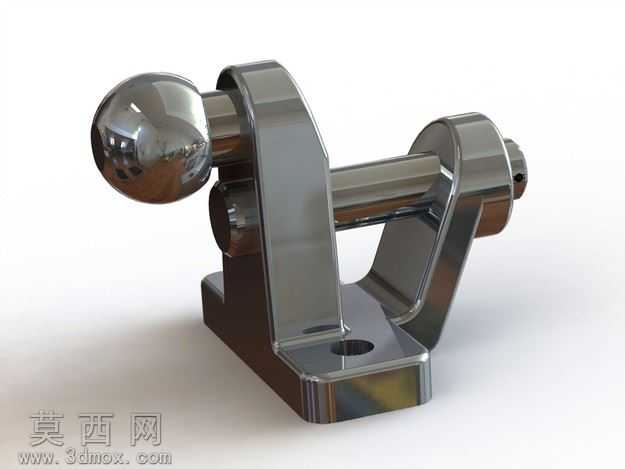

本作品为Pin样式拖曳球钩的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位完成安装基座的轮廓绘制，通过拉伸凸台生成带安装孔的基座主体，安装孔位置严格匹配通用拖挂配件的装配尺寸规范，保证后续实际装配的适配性。随后构建球头连接部分，先绘制球头的回转截面，通过回转特征生成标准球形拖曳端，保证球面的圆度公差符合牵引配件的接触要求，再通过扫描特征生成连接球头与基座的弧形支撑臂，支撑臂采用变截面设计，在靠近基座位置逐步加厚截面，提升整体结构的抗弯折性能，避免牵引受力时出现应力集中断裂的问题。Pin锁止结构部分，单独绘制锁止销的装配槽与销体结构，通过装配约束将销体与基座、支撑臂的锁止位精准配合，还原拖曳球钩的锁止工作逻辑，保证各活动部件的运动间隙符合实际使用要求。材质与渲染阶段，为整体模型赋予铸钢材质，调整材质的粗糙度参数还原铸造金属的哑光磨砂质感，添加细微的表面颗粒纹理模拟真实铸件的表面肌理，球头部分适当提高金属反光度，模拟长期使用摩擦形成的光滑接触面效果。渲染时采用柔和的侧上方主光源搭配底部补光，清晰呈现结构的棱角转折与曲面过渡，突出支撑臂的弧度、安装孔的倒角细节以及球头与卡座的配合间隙，完整展现该拖曳球钩的结构特征。设计过程中重点考量牵引工况的受力需求，对支撑臂与基座的连接位置做了圆角过渡处理，分散应力传递路径，安装基座的接触面设置为平整平面，保证安装时与挂载面完全贴合，Pin锁止结构采用插拔式设计，兼顾连接可靠性与操作便捷性，整体结构紧凑无冗余设计，各部分尺寸比例符合通用拖挂配件的行业使用标准，可用于拖挂机构的结构验证、配件选型参考以及相关产品的设计迭代参考。
