环形涡轮叶片精密结构三维设计

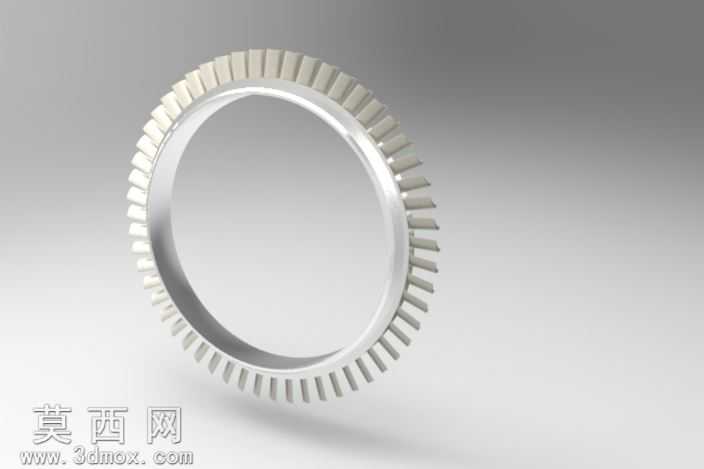

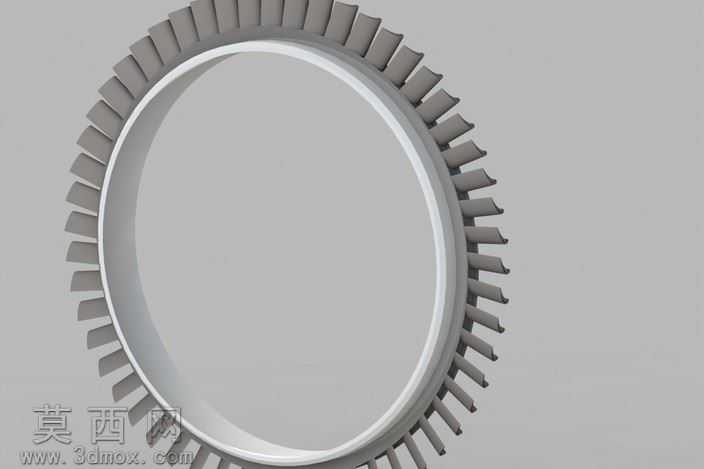

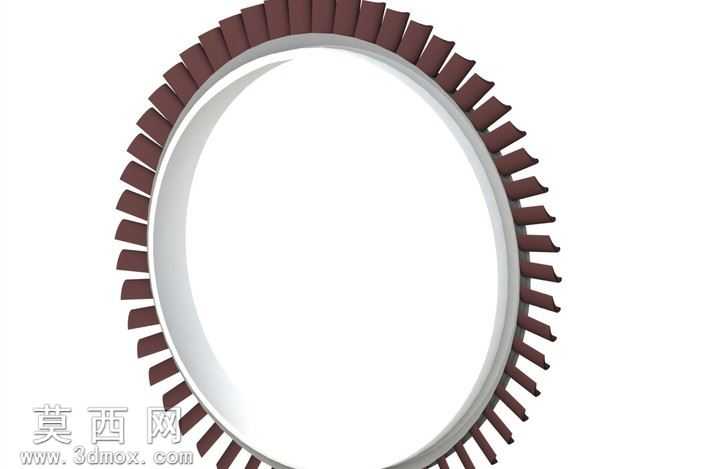

本作品为环形涡轮叶片的三维参数化设计成果，建模阶段采用SolidWorks完成全流程构建，首先以旋转凸台命令生成涡轮的环形基体轮缘，精准控制基体的内外径尺寸与轴向厚度，保证轮体的基础同轴度公差符合动力部件的装配要求。针对周向均匀排布的叶片结构，先绘制单个叶片的截面草图，结合翼型气动轮廓的曲率要求，通过放样凸台命令生成单个叶片实体，叶片与轮缘衔接处做平滑过渡圆角处理，避免应力集中问题，之后通过圆周阵列命令，以轮体中心轴为阵列基准，完成全部叶片的均匀排布，保证每片叶片的安装角度、间距完全一致，满足涡轮运转时的动平衡要求。渲染阶段采用哑光金属材质赋予轮缘部分，模拟高温合金基材的质感，叶片表面添加细微的磨砂纹理，还原实际涡轮部件经过精密铸造后的表面状态，场景采用柔和的漫反射打光，多角度呈现叶片的曲面弧度与轮体的环形结构，清晰展示叶片前缘、后缘的厚度渐变设计，以及叶身与轮缘的衔接过渡结构。设计过程中重点考量涡轮叶片的气动性能与结构强度，叶片的叶型曲线参考轴流涡轮的气动设计要求，从根部到顶部做了适配的扭角调整，保证气流作用下的做功效率，同时在叶片根部做了加厚处理，提升部件在高速旋转工况下的结构抗疲劳性能。整体模型的所有特征均保留参数化关联，可根据不同的工况需求调整叶片数量、叶型尺寸、轮体直径等核心参数，适配不同规格的涡轮动力装置设计需求，模型的曲面连续性达到G2级别，无破面、重叠面等几何错误，可直接用于后续的仿真分析、工程出图或者3D打印验证环节。
