V型八缸发动机曲柄活塞布局结构

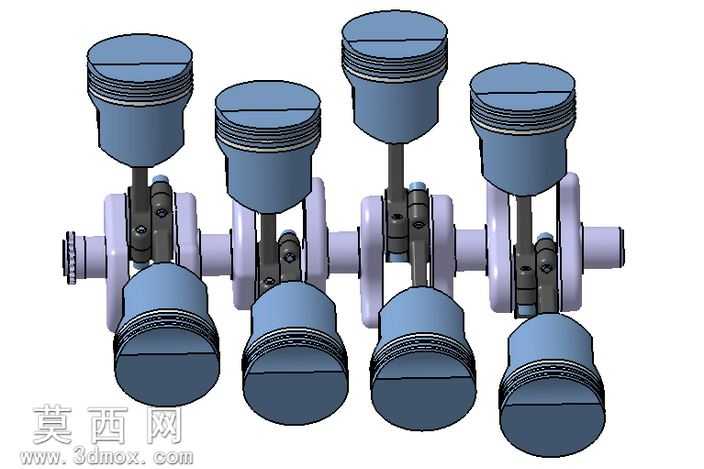

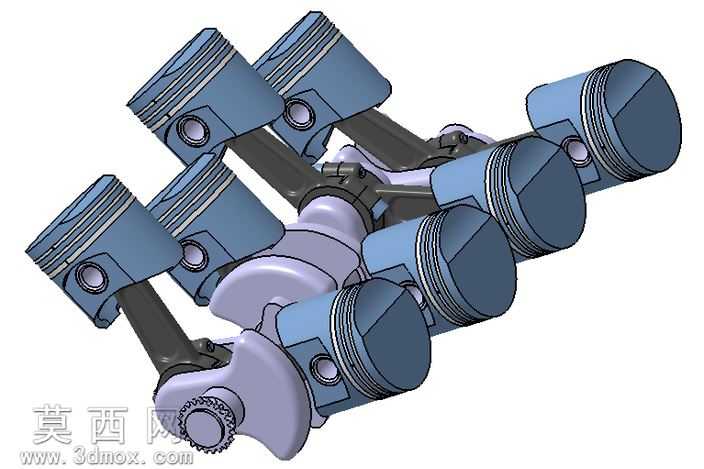

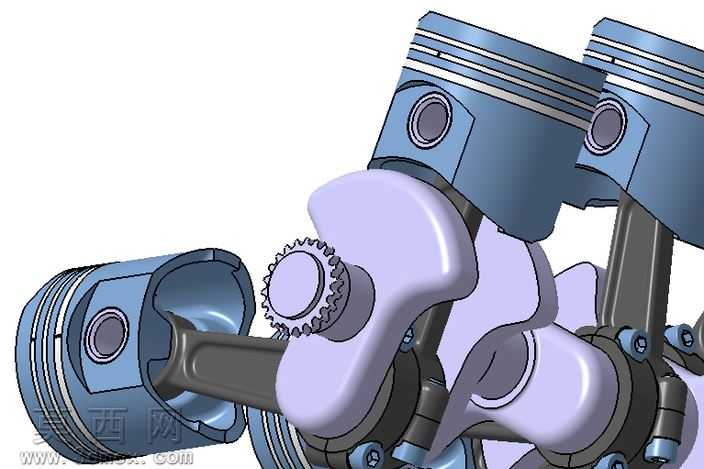

本作品为V型八缸发动机核心曲柄活塞布局的三维建模成果，建模过程围绕内燃机经典V型排布的力学特性展开，首先确定90度气缸夹角的基础布局参数，该夹角可平衡V8引擎的一阶、二阶振动，是民用大排量动力单元的经典设计选择。建模阶段先完成曲轴的参数化构建，按照V8发动机的点火顺序对应设置四个曲柄销的相位角，每个曲柄销对应两侧气缸的两组活塞连杆组件，确保活塞运动行程的相位差符合做功顺序要求，避免动力输出出现干涉或断档。活塞部分按照真实内燃机活塞结构建模，还原顶部燃烧室凹坑、活塞环槽、活塞销座的细节特征，活塞环槽区分气环、油环的不同宽度与深度，保证结构还原度。连杆部分采用分体式连杆盖结构建模，还原连杆大头与曲柄销的配合间隙、连杆小头与活塞销的连接结构，所有配合面均按照机械装配公差设置合理间隙，可直观展示曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的完整传动逻辑。材质渲染阶段，活塞部分采用铝合金阳极氧化的哑光金属材质，还原量产发动机活塞的轻量化金属质感；曲轴采用锻钢材质，添加表面调质处理的细腻金属纹理，轴颈部分做高光磨削效果处理；连杆采用锻钢发黑材质，与曲轴形成材质层次区分；气缸壁部分采用淡紫色半透明工程塑料材质，既保留气缸的轮廓结构，又不会遮挡内部曲柄连杆的运动关系，方便观察内部组件的排布逻辑。设计过程中重点校验了活塞上下止点的位置精度，确保活塞运动到上止点时与气缸顶面的余隙高度符合内燃机设计规范，同时校验了连杆摆动过程中与气缸壁、曲轴平衡块的间隙，避免运动过程中出现结构干涉。整体模型完整还原了V8发动机核心运动组件的布局关系，可直观展示八组活塞交替做功驱动曲轴旋转的运动原理，清晰呈现V型布局相比直列布局在缩短发动机长度、降低整机高度、提升运转平顺性方面的结构优势，所有组件的比例关系、连接结构均参考量产V8发动机的真实参数搭建，结构逻辑严谨，细节还原到位。
