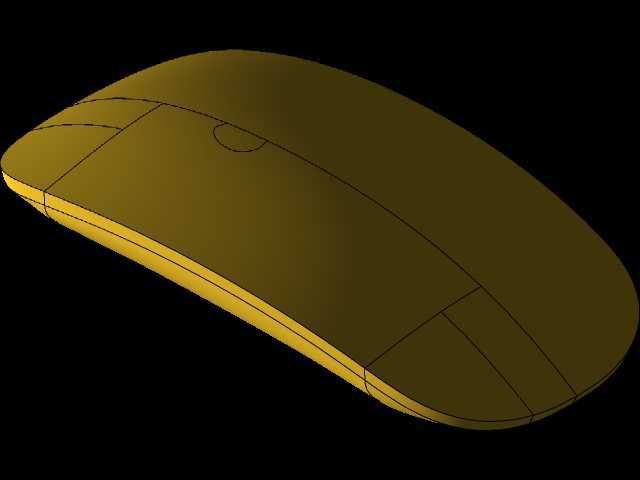

苹果Magic Mouse外观结构三维数模

　　做消费电子外设结构设计的同行大多清楚，这类多点触控无线鼠标的曲面建模，最考验的是对人体工学弧度与品牌设计语言的平衡把控，这次完成的苹果鼠标三维数模，完整还原了产品从外曲面到内部安装位的全部结构细节，可直接用于同类产品的外观参考、结构验证或者逆向设计教学场景。日常办公外设的选型适配、数码产品的外观迭代设计、展会展示用的手板打样参考，都能用到这套数模，尤其是做超薄无线外设研发的团队，在验证曲面壁厚、内部元器件排布空间的时候，这类成熟量产产品的数模参考价值远高于凭空绘制的概念模型。从实际使用的功能特性来看，这款鼠标采用全弧面触控上盖，取消了传统的实体按键与滚轮结构，整个上盖区域都支持多点触控操作，可实现单指滑动、双指缩放等手势操作，

　　这就要求上盖的曲面弧度既要保证手指滑动时的流畅触感，又要给内部的触控传感模组预留足够的安装空间，同时还要控制整体的机身厚度，建模时需要反复调整曲面的G2连续度，避免出现棱线或者曲面凹陷，影响握持时的贴合感。建模过程中最先确定的是机身的整体安装边界，整机长度控制在110mm左右，宽度在60mm上下，最厚处不超过20mm，这个尺寸是经过多轮人体工学验证的，既可以保证成年用户握持时手掌根部有足够的支撑，又能满足便携收纳的需求，不会因为体积过大占用过多桌面空间。底部的两个长条形防滑脚垫位置，建模时特意做了0.3mm的下沉凹槽，用来粘贴防滑脚垫后保证整机底部的平面度，避免使用过程中出现晃动，同时底部的光学传感器开孔位置，

　　严格对齐了内部PCB板的安装定位柱，保证传感器的工作距离刚好处于桌面识别的最佳区间，不会因为距离偏差导致光标追踪失灵。上盖与底壳的配合采用卡扣式连接结构，整个周圈的卡扣间隙控制在0.1mm，既保证装配后的缝隙均匀美观，又能满足日常拆装维修的需求，不会因为卡扣过紧导致拆壳时损坏壳体，也不会因为间隙过大出现壳体松动的问题。内部的电池仓、蓝牙模组安装位、配重块放置槽都按照实际量产的排布做了还原，电池仓采用两节AA电池的安装空间设计，仓盖的卡扣位置与底壳的定位柱完全匹配，仓盖闭合后与底壳曲面保持齐平，没有突出的台阶。很多新手建模时容易忽略的是鼠标侧面的收腰弧度，这款鼠标从最宽处向前后两端逐渐收窄，侧面的曲面过渡直接影响握持时的手指贴合度，

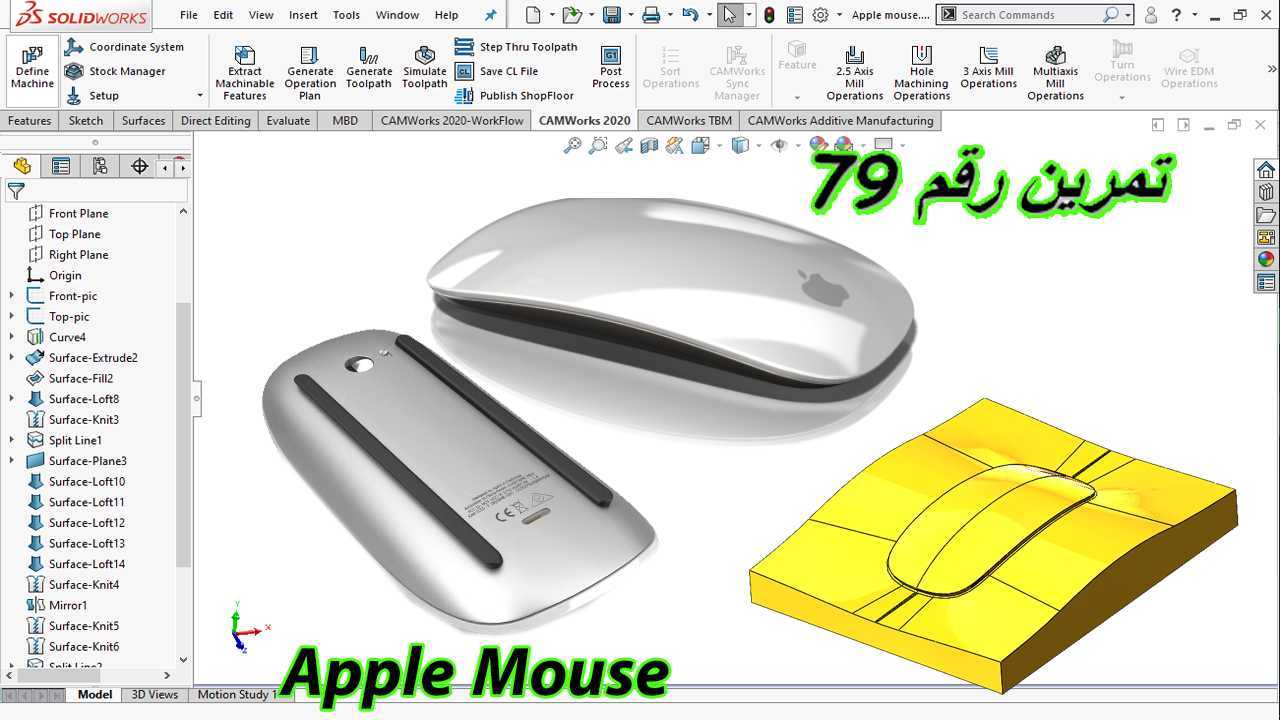

　　建模时通过多组截面线放样调整，保证侧面弧度刚好贴合拇指与无名指的自然弯曲角度，长时间使用也不会出现硌手的问题。另外配套做的鼠标曲面加工工装数模，也就是图中黄色的胎具结构，是针对这类曲面外壳的CNC加工或者注塑成型做的定位工装，工装的支撑曲面完全贴合鼠标底壳的弧度，加工时可以直接将壳体胚料放置在工装上定位，避免加工过程中出现位移，保证曲面加工的精度，这个工装结构也可以直接用于同类曲面产品的加工定位参考，只需要调整支撑曲面的轮廓就能适配不同的曲面外壳加工需求。整个数模的曲面全部采用实体建模生成，没有破面或者重叠面，导入各类三维软件都可以直接编辑，不管是用来做曲面建模的练习案例，还是作为同类产品设计的参考基准，都能直接使用，不需要额外修复几何错误。在做结构验证的时候，可以直接给数模赋予ABS塑料的材料属性，模拟壳体的受力变形情况，验证上盖在按压触控时的形变是否在合理范围内，避免出现按压时壳体异响或者结构断裂的问题，同时也可以模拟跌落工况下的壳体受力情况，优化边角位置的壁厚与加强筋位置，提升产品的抗摔性能。
