冲孔带盖金属圆筒钣金结构设计

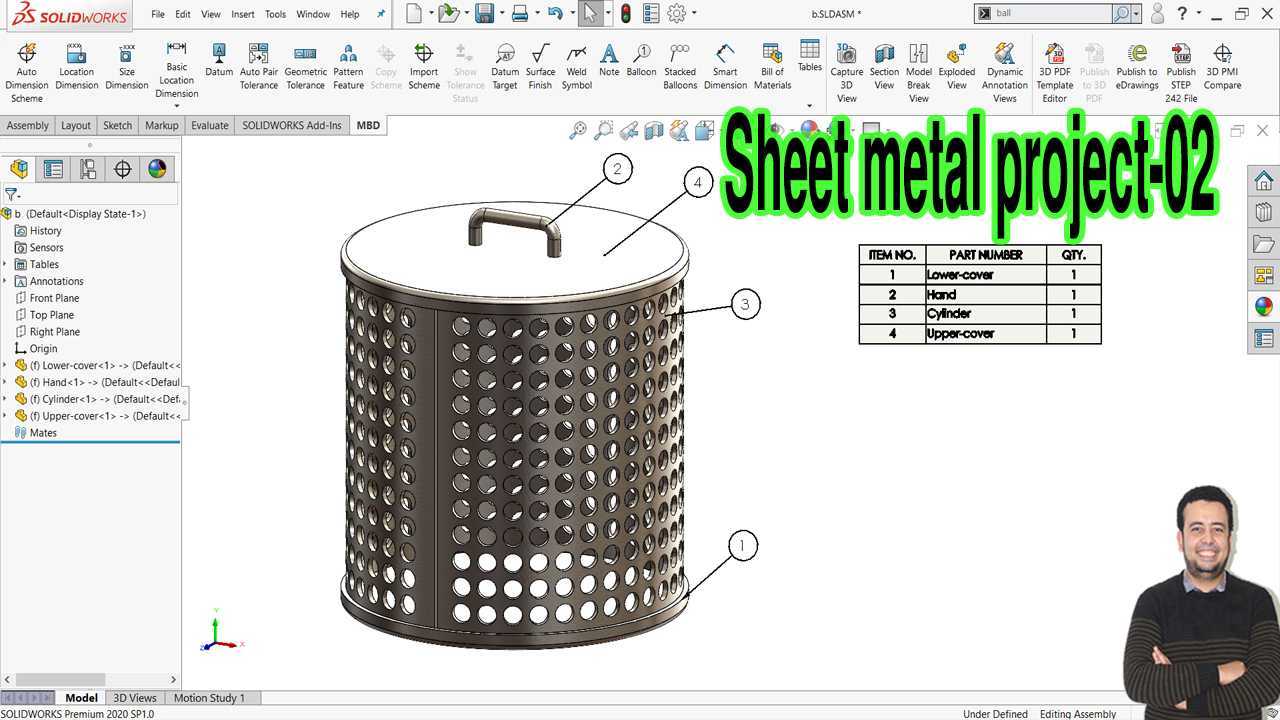

　　这款带冲孔结构的圆筒形钣金构件，在轻工物料收纳、工业筛分过滤、车间工位工件暂存场景中有着广泛的适配性，日常生产里常被用来盛放小型机加工零件、作为通风散热的导流外罩，或是配套在小型物料输送线末端作为颗粒状物料的初筛滤筒使用。从结构设计逻辑来看，整体采用分体式装配思路，将整个构件拆分为底部封板、冲孔筒体、顶部封盖、提手四个独立钣金零件，各零件之间通过折弯卡扣、定位点焊完成装配，既降低了单一部件的钣金展开难度，也方便后续使用过程中局部损坏后的替换维护。筒体部分采用整板卷圆成型工艺，板料展开时提前完成所有网孔的冲压工序，避免卷圆后冲孔带来的曲面定位偏差、孔位变形问题；网孔采用等间距阵列排布，靠近底部位置的孔距做了加密处理，

　　适配盛放细小零件时的沥水、通风需求，上部孔距适度放宽，在保证结构强度的前提下减少冲压加工量，平衡加工成本与使用性能。顶部封盖边缘做了内卷边处理，卷边半径控制在1.5倍板厚范围，既可以遮盖筒体卷圆后的拼接焊缝，提升外观平整度，也能避免使用过程中锋利板边划伤操作人员；封盖中心的U型提手采用圆钢折弯成型，两端通过翻边铆接固定在封盖表面，提手的握持高度预留了足够的手部操作空间，单人即可完成封盖的开启与搬移动作。尺寸边界设计上，筒体的卷圆直径与高度比例控制在1:1.2左右，放置时的重心偏低，满载工况下也不易出现侧翻问题；底部封板向外翻出5mm宽的支撑边，增大与放置台面的接触面积，避免筒体直接与台面摩擦造成底部镀层磨损，

　　同时也能让筒体底部与台面之间留出微小间隙，冲洗时不会出现积水闷存的问题。各零件的配合公差控制在IT14级，满足钣金件的常规装配精度要求，不需要额外的机加工序即可完成组装，适配常规钣金车间的剪板、冲孔、卷圆、折弯加工流程，不需要定制特殊工装即可投入批量生产。
