汽车转向系统用十字轴式万向节结构

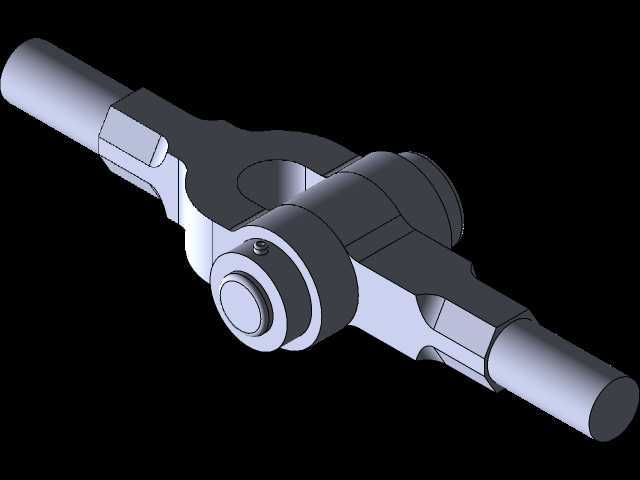

　　这类十字轴式万向节结构，是汽车转向传动系统里的核心连接部件，日常在商用车、乘用车的转向操纵机构与转向器之间的传动链路中大量应用，主要作用是在转向轴轴线存在夹角、相对位置随悬架跳动发生偏移的工况下，稳定传递转向力矩，避免转向卡滞、力矩传递中断的问题。从结构设计来看，该部件采用十字轴作为核心传力载体，四个轴颈分别配套轴套与两个万向节叉配合，轴颈与轴套之间预留了合理的润滑脂存储腔，可在长期往复摆动过程中保持摩擦副的润滑状态，降低磨损速率，延长部件使用寿命。两个万向节叉分别对应输入端与输出端，输入端叉体与转向操纵轴连接，输出端叉体与转向器输入轴对接，叉体的连接耳孔与十字轴轴颈的配合公差按照IT7级精度设计，既保证转动灵活性，

　　又避免配合间隙过大导致的转向旷量。在安装边界上，该万向节的整体回转直径适配多数乘用车型转向柱的安装空间，叉体端部的连接花键采用标准渐开线花键参数，可与同规格的转向轴、转向器接口直接匹配，不需要额外加工转接结构。设计过程中充分考虑了转向工况的受力特性，十字轴本体采用合金结构钢材质，轴颈表面做渗碳淬火处理，表面硬度达到HRC58-62，可承受转向过程中频繁的冲击载荷，叉体部分采用模锻成型工艺，纤维流线沿受力方向分布，避免应力集中导致的叉体断裂问题。实际装车应用中，该结构可补偿转向柱安装时的轴线偏差，抵消车辆行驶过程中车架变形、悬架跳动带来的位置偏移，保证转向力矩传递的平顺性，在转向轮最大转角范围内，不会出现传动死点，转向操作的力矩反馈均匀，没有明显的卡顿感。同时该结构的密封设计采用双唇口橡胶油封，可阻挡路面泥水、灰尘进入摩擦副内部，适应车辆底盘复杂的使用环境，日常维护仅需按照保养周期补充润滑脂即可，不需要频繁拆解更换。
