带螺旋弹簧立式支撑限位组件结构设计

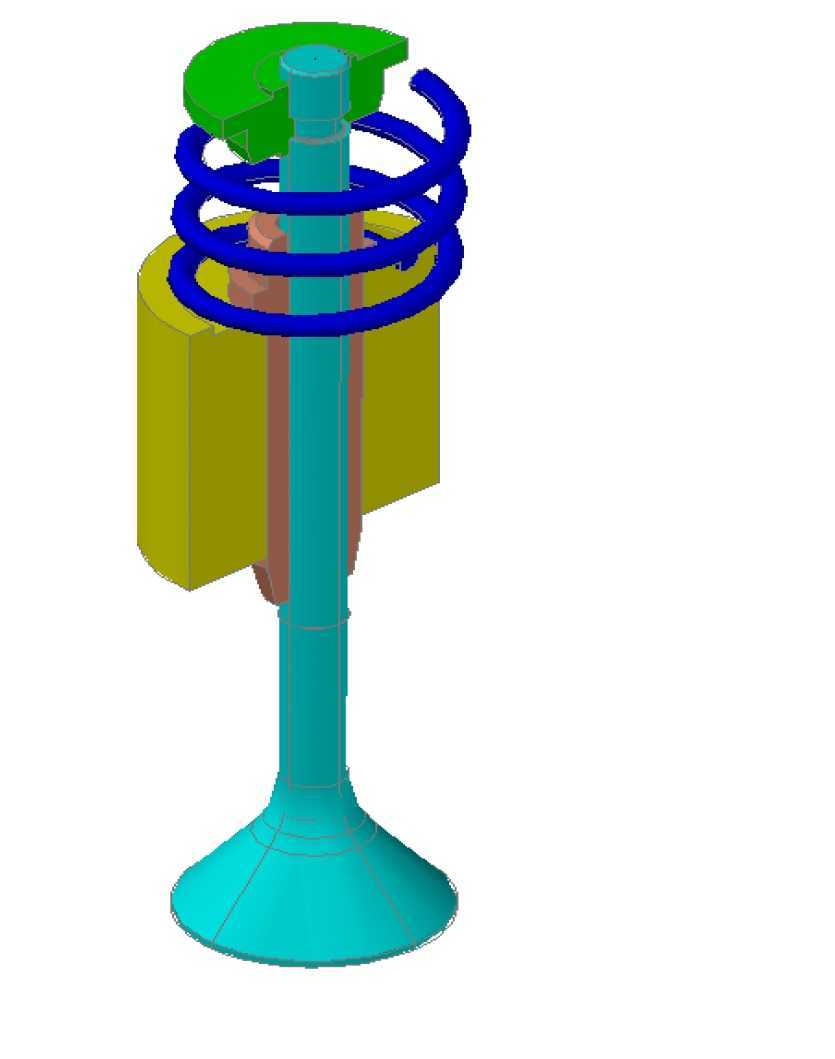

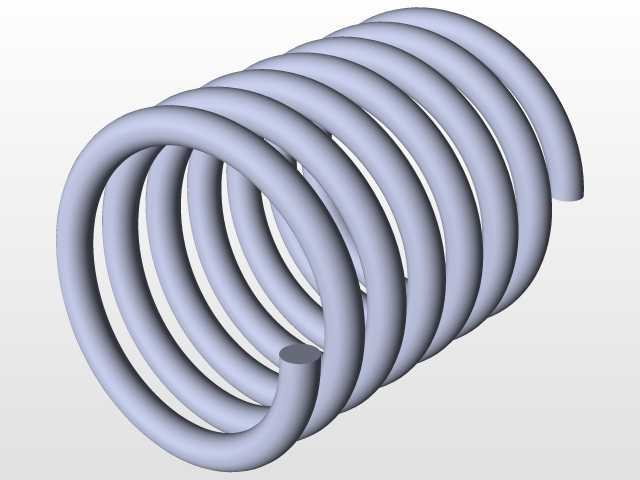

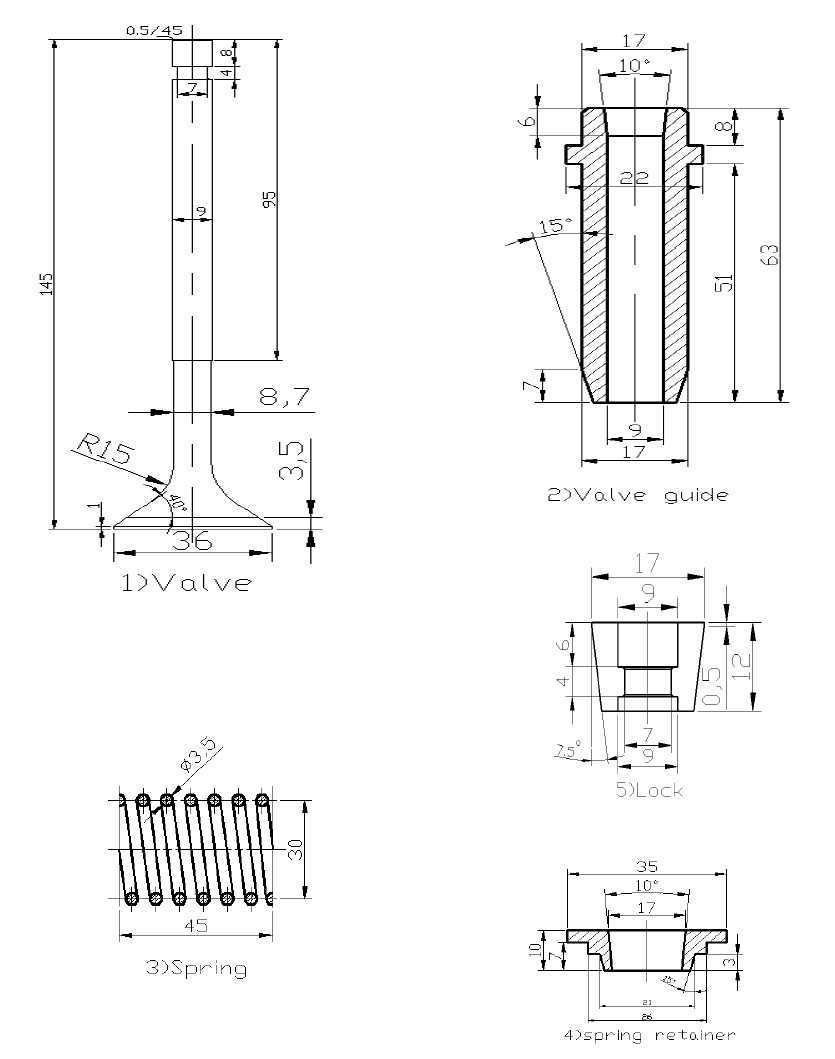

　　该立式支撑限位组件常应用于小型自动化设备的往复执行端、工装夹具的顶出复位工位，以及小型流体控制类装置的阀芯支撑场景，在需要频繁做轴向小行程往复动作的机构中承担支撑、复位、径向限位的核心作用。组件底部采用外扩式喇叭形底座结构，设计时优先考虑安装后的稳定性，底座底面预留平面贴合区域，可通过粘接、螺栓压合或者过盈嵌装的方式固定在安装基准面上，底座与中部立柱做一体化结构设计，减少装配环节的同轴度累积误差，立柱外圆做光滑磨削处理，作为上部滑动部件的运动导向基准，导向段的长度匹配常规10-15mm的工作行程需求，避免过长导向造成的材料浪费，也防止导向段过短引发的运动卡滞问题。立柱外侧套装的圆柱螺旋压缩弹簧，选用等节距设计，

　　弹簧内径与立柱外圆预留0.2-0.3mm的配合间隙，既保证弹簧伸缩过程中不会与立柱表面产生干摩擦，也能限制弹簧受压时的径向窜动，弹簧的有效圈数根据常规工况下50-80N的复位力需求设定，保证组件在受压到位后能提供稳定的复位推力，不会出现弹力不足或者弹力过载的情况。弹簧上方设置的绿色限位端盖，中心开设与立柱配合的导向孔，端盖外侧延伸出扇形限位凸台，可与周边设备的限位槽配合，限制端盖的转动自由度，保证端盖仅能沿立柱轴向做直线运动，端盖下端面做弹簧定位沉台，将弹簧上端完全嵌入沉台内，避免弹簧伸缩过程中出现端盖滑脱、弹簧弹出的问题。立柱中部设置的棕褐色限位块，固定在立柱对应行程下限的位置，作为端盖下行的硬限位，

　　限位块与端盖接触的端面做平整处理，接触区域预留缓冲垫安装槽，可粘贴聚氨酯缓冲垫降低往复冲击产生的噪音与零件磨损。组件两侧的黄色块状结构为安装定位块，对称布置在底座上方，定位块上预留安装孔位，可通过螺栓将整个组件锁定在设备安装板上，定位块的侧面做基准面加工，安装时可贴合设备的定位凸台实现快速对位，无需反复调整组件的同轴度。整个组件的所有运动部件均做同轴度设计，装配后各滑动面的粗糙度控制在Ra1.6以下，保证往复运动过程顺滑无卡滞，整体结构紧凑，径向安装尺寸控制在较小范围内，可适配安装空间局促的小型设备内部工位，无需额外预留过大的操作与维护空间，日常维护仅需定期在导向面涂抹少量润滑脂即可，拆解装配难度低，适合批量应用在各类小型机械的往复动作工位中。
